Описание

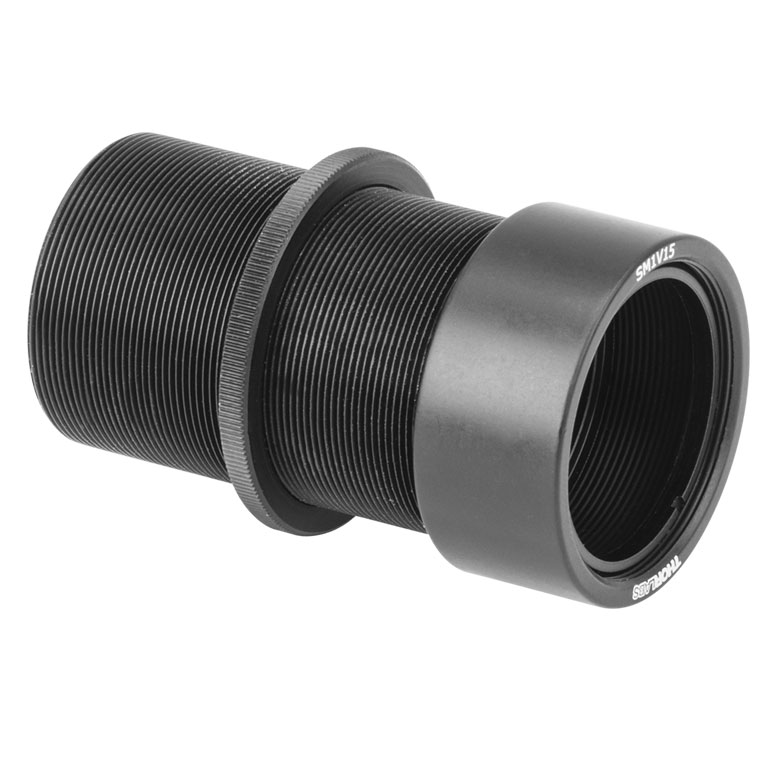

SM1V15 — регулируемый удлинённый тубус. Ход вдоль оптической оси составляет до 1,31 дюйма, что даёт больший диапазон положения линзы, чем у коротких моделей SM1V05 и SM1V10. Это конкретное исполнение используется в задачах: настройка многокомпонентной линзовой системы с большим ходом фокусировки.
Перемещение линзы вдоль оптической оси позволяет изменять расположение фокуса либо добиться коллимации при неизменном поперечном креплении тубуса. В резьбовых регулируемых узлах осевой ход связан с поворотом механизма, поэтому при юстировке важно следить за ориентацией чувствительной оптики и не допускать заклинивания на предельных положениях.
Регулировку выполняют после грубой механической центровки оптической системы: осевой ход не исправляет поперечное смещение луча. После изменения позиции желательно проверить результат на нескольких расстояниях от выходного торца, поскольку минимальный размер пятна рядом с линзой не обязательно означает коллимированный луч.
Для выбора SM1V15 решающее значение имеют параметры исполнения, указанные для этой позиции: Тубус с внешней резьбой для регулировки положения оптических элементов Ø1"; макс. длина смещения: 1.31". При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Оптическая настройка по положению чувствительна к механическому люфту. Для воспроизводимости полезно подходить к требуемой координате с одной стороны и после изменения положения проверять величину и форму выходного пятна.
Монтажная последовательность для SM1V15: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации регулируемый удлинённый тубус необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1V15
- Тип: Регулируемый удлинённый тубус
- Назначение: Настройка многокомпонентной линзовой системы с большим ходом фокусировки
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Тубус с внешней резьбой для регулировки положения оптических элементов Ø1"
- макс. длина смещения: 1.31"
Отрасли применения
- Системы освещения: выбор рабочего положения коллимирующей линзы.
- Лазерные установки: изменение фокусировки после замены источника или оптического элемента.
- Оптические эксперименты: подбор межэлементного расстояния в тубусной сборке.
- Настройка многокомпонентной линзовой системы с большим ходом фокусировки
