Описание

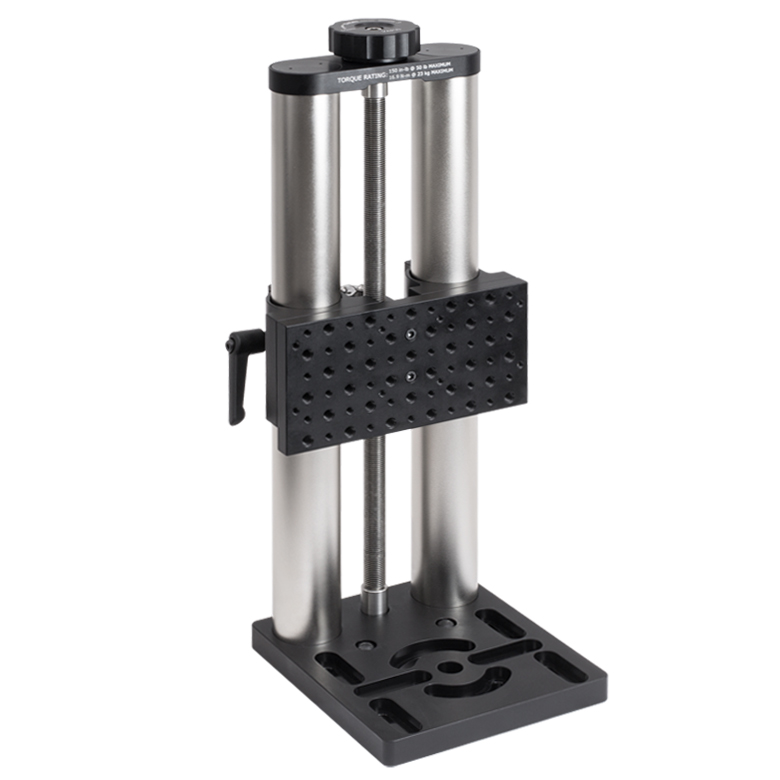

VAP10 — вертикальный лабораторный подъёмник с диапазоном перемещения 254 мм (10 дюймов). Подвижная площадка изменяет высоту установленного оборудования относительно опорного основания. Модель использует монтажные резьбы 8-32 и 1/4″-20; механизм предназначен для перемещения по вертикальной оси, а не для наклона оптической плоскости.
Подъёмный механизм востребован, когда оптическая ось приборного корпуса должна располагаться заметно выше уровня столешницы: например, при согласовании высоты источника света, камеры, спектрометра или габаритного лазерного блока. Увеличение высоты осуществляется одним устройством вместо сборки из длинных стержней и нескольких переходных пластин.
Полный ход 254 мм (10 дюймов) определяет диапазон доступных высот, но не означает такой же гарантированной точности установки. Перед использованием нужно учитывать минимальную высоту платформы, нагрузочную способность, допустимый боковой момент и возможный люфт. Эти показатели зависят от конструкции и должны проверяться по паспорту.
Монтажные резьбы 8-32 и 1/4″-20 выбирают по крепежу устанавливаемого прибора. Если оборудование имеет другие посадочные отверстия, потребуется переходная плита. При креплении нельзя допускать, чтобы выступающий винт упирался в дно глухого отверстия раньше, чем поверхности будут стянуты.
Дюймовое исполнение рассчитано на 8-32 и 1/4″-20; для метрической лабораторной оснастки нужна механически корректная переходная деталь.
При изменении высоты контролируют кабели, шланги охлаждения и положение центра масс. Для тяжёлых корпусов важно исключить зацепление подвижной платформы о соседние узлы, а после настройки зафиксировать положение в соответствии с руководством.
Диапазон 254 мм удобен при необходимости изменять уровень крупной камеры между несколькими фиксированными рабочими высотами. При полном подъёме внимание уделяют боковой устойчивости и расположению центра масс установленного корпуса.
Характеристики
- Максимальное вертикальное перемещение: 254 мм (10 дюймов)
- Монтажные интерфейсы: 8-32 и 1/4″-20
- Функция: регулировка высоты площадки
- Привод: ручной подъём с регулировочным механизмом (характеристики точности уточняются)
- Назначение: лабораторное позиционирование приборов по оси Z
Отрасли применения
- Установка габаритных оптических приборов на требуемой высоте
- Соосная стыковка лабораторных источников и фотоприёмников
- Вертикальное позиционирование компонентов экспериментальных стендов
