F38SSK1L - Съемная ручка для регулировки винтов с резьбой 3/8"-100, Ø0.85", Thorlabs

Описание

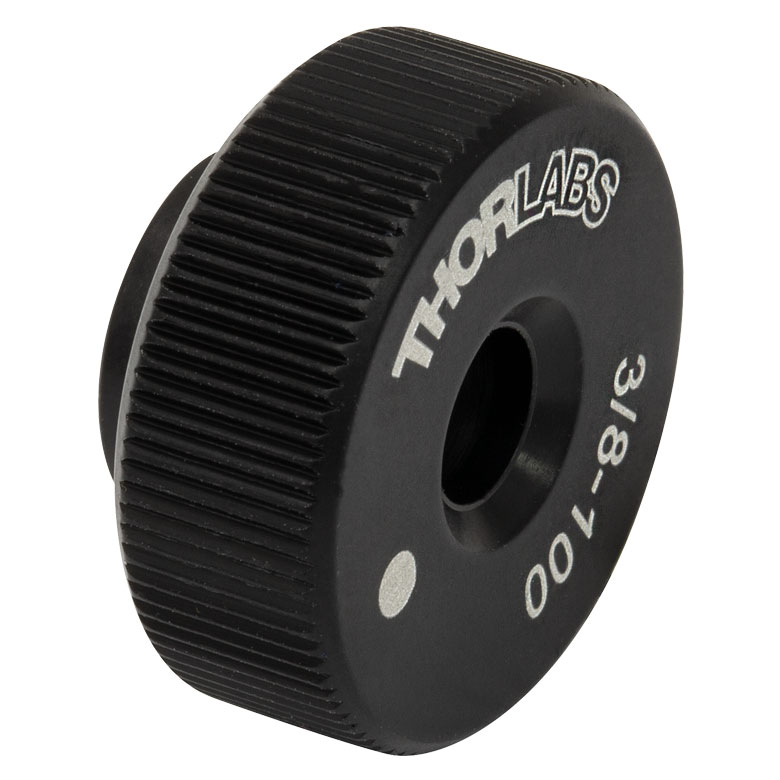

F38SSK1L — это съёмная регулировочная ручка увеличенного диаметра 0.85 дюйма, предназначенная для точных регулировочных винтов тонкой настройки с резьбой 3/8"-100, производства Thorlabs. Ручка накручивается на хвостовик точного регулировочного винта серии F38SS, позволяя оператору осуществлять плавную регулировку положения винта вручную, без применения шестигранного ключа. Такое решение существенно ускоряет процесс частой настройки оптомеханических узлов, где регулировка требуется многократно в процессе юстировки экспериментальной установки.

Сквозное отверстие в теле ручки обеспечивает доступ к шестигранному гнезду регулировочного винта, что позволяет при необходимости использовать шестигранный ключ непосредственно через установленную ручку для более грубой или силовой регулировки. Резьба винтов 3/8"-100 относится к разряду прецизионной мелкой резьбы с шагом 100 витков на дюйм, обеспечивающей высокое разрешение линейного перемещения порядка 0.01 дюйма (0.254 мм) за полный оборот винта. Накатанная рифлёная поверхность ручки увеличивает тактильное сцепление с пальцами оператора и повышает чувствительность регулировки при точной настройке положения винта.

Данная модель F38SSK1L представляет собой увеличенный по диаметру вариант ручки (0.85 дюйма) в дополнение к стандартному меньшему размеру F38SSK1 (0.60 дюйма), что даёт пользователю возможность выбора эргономики регулировки в зависимости от требуемого усилия и точности настройки. Более крупная ручка обеспечивает больший рычаг приложения усилия, что удобно при регулировке узлов с повышенным сопротивлением перемещению или при необходимости особо тонкой настройки положения. Ручка совместима исключительно с винтами серии F38SS соответствующей резьбы 3/8"-100 и не подходит для винтов иного шага резьбы.

Характеристики

Диаметр ручки: Ø0.85" (21.6 мм). Резьба совместимых винтов: 3/8"-100. Материал: металл с накатанной рифлёной поверхностью. Тип: съёмная ручка с центральным сквозным отверстием для доступа к шестигранному гнезду. Совместимость: точные регулировочные винты серии F38SS Thorlabs. Максимальная осевая нагрузка винтов F38SS: 11 кг.

Отрасли применения

Ручка F38SSK1L применяется при частой ручной юстировке оптомеханических узлов, оснащённых точными регулировочными винтами 3/8"-100, без использования инструмента. Она используется в фотонных и лазерных лабораториях при настройке держателей оптики, зеркал и других прецизионных механизмов. Также ручка находит применение в производственных и образовательных лабораториях, где важна скорость и удобство ручной регулировки положения оптических компонентов.
