Описание

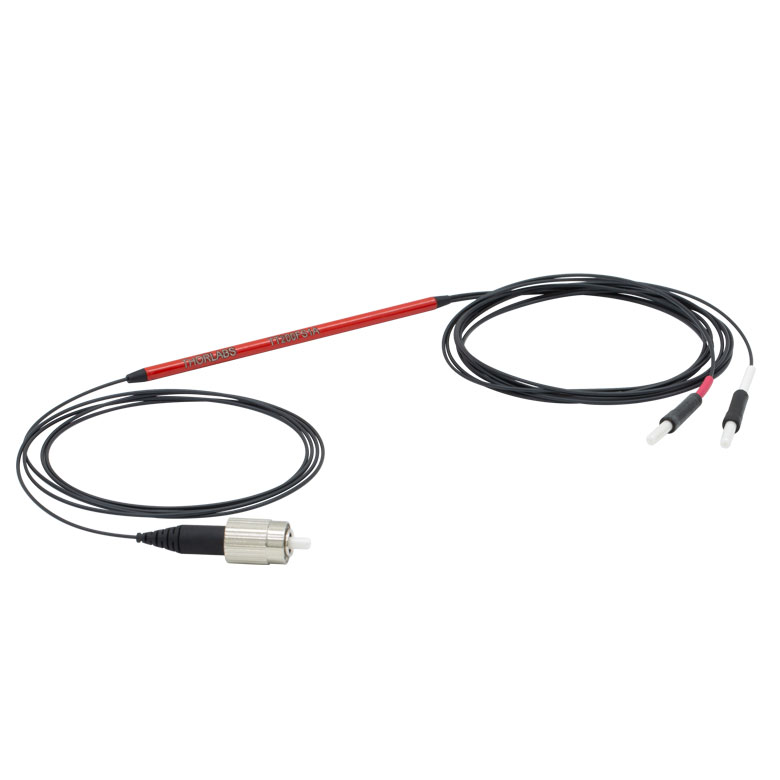

Thorlabs TT200FS1A — многомодовый волоконно-оптический разветвитель конфигурации 1 × 2, предназначенный для разделения входного оптического сигнала между двумя выходными каналами. Номинальное соотношение 50:50 позволяет направить приблизительно равные доли мощности к двум детекторам, измерительным приборам или рабочим узлам. Устройство построено на волокне с сердцевиной диаметром 200 мкм, числовой апертурой 0,39 и высоким содержанием гидроксильных групп.
Высокая концентрация OH делает волокно подходящим для передачи ультрафиолетового и видимого излучения в диапазонах, где низко-OH волокна могут иметь другие спектральные свойства. Большая сердцевина и высокая числовая апертура упрощают ввод некогерентного света, но не устраняют необходимость согласования размера пятна и углового распределения. Реальное отношение мощности на выходах зависит от длины волны, качества сопряжения и состояния разъемов.
Вход оснащен разъемом FC/PC, а второй тип соединения включает керамический наконечник диаметром 2,5 мм согласно конфигурации разветвителя. При проектировании следует сверить схему портов по чертежу, чтобы правильно определить вход и оба выхода. Компонент подходит для спектроскопии, флуоресцентных измерений и распределения света от широкополосных источников.
Характеристики
- Производитель: Thorlabs.
- Модель: TT200FS1A.
- Тип: многомодовый волоконный разветвитель 1 × 2.
- Номинальное деление мощности: 50:50.
- Диаметр сердцевины: 200 мкм.
- Числовая апертура: 0,39.
- Тип волокна: кварцевое, с высокой концентрацией OH.
- Разъем: FC/PC.
- Диаметр керамического наконечника: 2,5 мм.
Особенности интеграции
Перед соединением торцы очищают и проверяют под микроскопом. Недопустимо соприкасать загрязненные разъемы, поскольку частицы могут повредить обе поверхности. Источник должен иметь подходящую числовую апертуру и размер светового пятна. Для количественных измерений мощность каждого выхода калибруют на рабочей длине волны, не полагаясь только на номинальное отношение 50:50.
Отрасли применения
- Флуоресцентная спектроскопия.
- Передача УФ- и видимого излучения.
- Параллельное освещение двух каналов.
- Контроль мощности оптического источника.
- Лабораторные сенсорные системы.
- Фотохимические установки.
- Многоканальные измерительные приборы.
