Описание

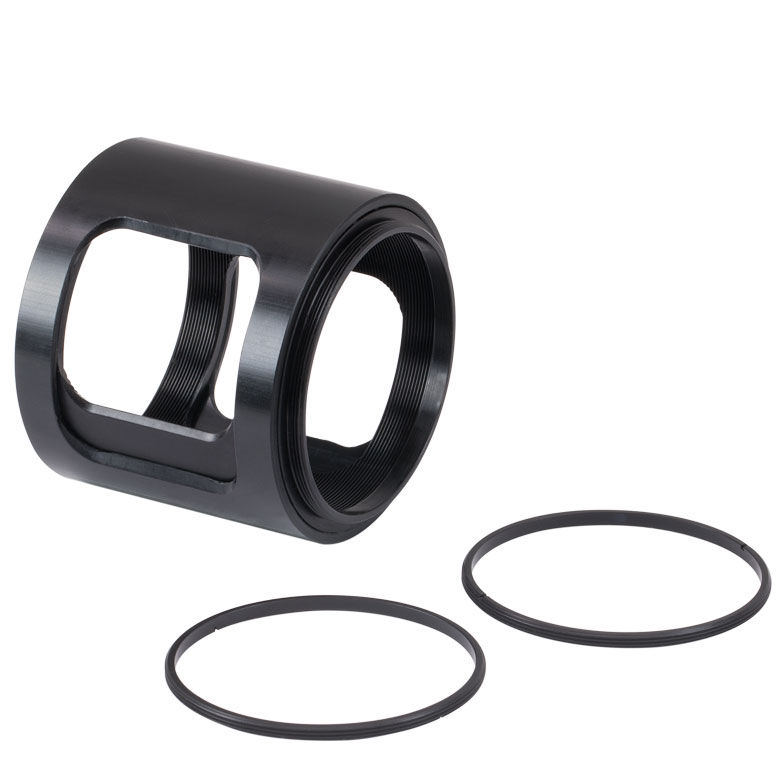

Тубус SM2L30C представляет собой удлинённый корпус с продольными боковыми прорезями. Они открывают доступ к установленным оптическим элементам без разборки всей сборки. Вращающийся защитный кожух закрывает окна после настройки и ограничивает попадание постороннего света и пыли.
Конкретное исполнение: Тубус для линз с прорезями, резьба SM2: 3", 2 стопорных кольца в комплекте. Эта конфигурация определяет, какие ответные элементы можно установить и какие операции доступны после сборки.
Для SM2L30C важно различать номинальную длину тубуса и глубину резьбового участка: эти величины не всегда совпадают. Монтажный зазор под торцевую оправу и размещение стопорных колец рассчитывают отдельно. Если в комплекте предусмотрены стопорные кольца, ими фиксируют оптические элементы без чрезмерного осевого усилия. При монтаже хрупкой линзы используют подходящую прокладку и не допускают касания рабочей поверхности инструментом.
В многолинзовой сборке SM2L30C помогает сохранять заданную последовательность элементов. Конструкция подходит для работы со свободнопространственным пучком, но сама по себе не исправляет несоосность неправильно закреплённой оптики. При повторном монтаже полезно помечать взаимное расположение секций: положение стопорных колец влияет на осевые расстояния между оптическими элементами.
Внутренний резьбовой профиль SM2 служит для фиксации линз, светофильтров и дистанционных элементов вдоль общей оптической оси. Прорези позволяют подводить инструмент к стопорным кольцам и переставлять отдельные линзы при сохранении взаимного положения остальных компонентов. Поворотный кожух не следует воспринимать как герметичную защиту от влаги.
При проектировании узла учитывают внутреннюю апертуру, механический зазор по диаметру и положение фокальных плоскостей. Светозащитный корпус уменьшает попадание боковой засветки, но для измерений слабых сигналов может потребоваться дополнительное экранирование.
При подборе SM2L30C для уже собранной установки сначала сопоставляют резьбы и габариты с существующими узлами, затем оценивают доступ к крепёжным элементам после монтажа и проверяют, не перекрывается ли оптическое отверстие. Отдельно проверяют, что тип корпуса не противоречит способу позиционирования: точная фокусировка, угловая юстировка и простое резьбовое соединение решают разные задачи.
Характеристики
- Артикул: SM2L30C.
- Изделие: Тубус для линз с прорезями, резьба SM2: 3", 2 стопорных кольца в комплекте.
- Параметры, прямо заданные для позиции: SM2; 3".
- Монтажный стандарт: SM2.
- Тип доступа к оптике: продольные боковые прорези.
- Наружная резьба вдоль корпуса: конфигурацию уточняют по чертежу.
Отрасли применения
- Сборка телескопических и коллимирующих узлов с фиксированной последовательностью линз.
- Установка интерференционных фильтров и защитных окон в экранированном участке пучка.
- Лабораторные макеты камер, спектрометров и систем оптического контроля.
- Механическая интеграция нескольких резьбовых модулей в единую ось.
