Описание

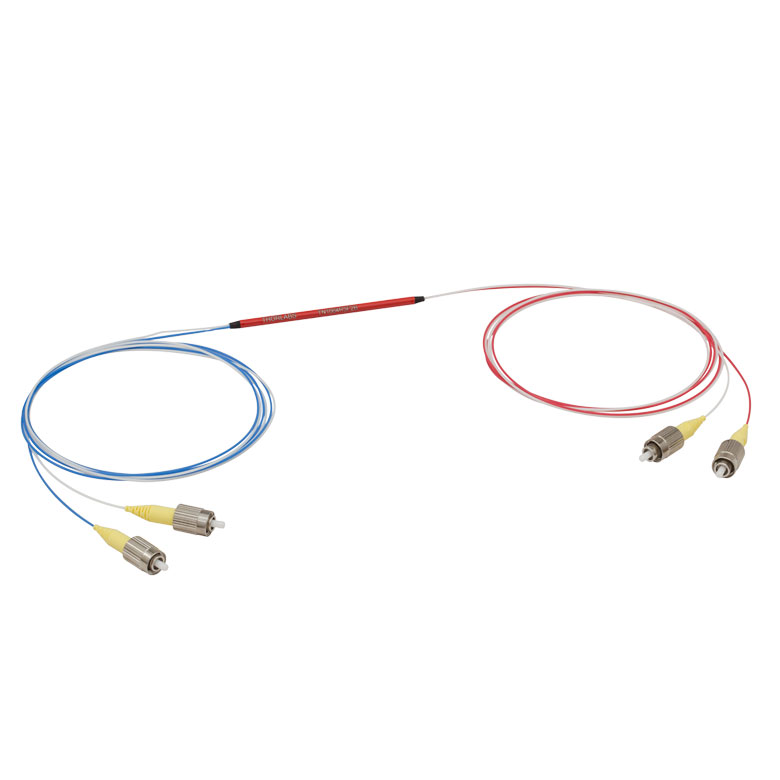

Узкополосный оптоволоконный разветвитель TN1064R3F2B, выпускаемый компанией Thorlabs, представляет собой пассивное волоконно-оптическое устройство типа 2x2, предназначенное для перераспределения оптической мощности между двумя выходными каналами в узком спектральном окне вблизи 1064 нм с допуском ±15 нм. Внутри корпуса устройства сплавлены два одномодовых волокна с числовой апертурой 0.22, образующие область связи, в которой происходит контролируемый обмен энергией между сердцевинами волокон — это классическая технология изготовления сплавных биконических разветвителей (FBT). Соотношение разделения мощности между выходами составляет 75:25, то есть большая часть входного сигнала направляется в один канал, а меньшая — в другой, что удобно для организации мониторинга сигнала без существенного ослабления основного тракта. Устройство оснащено разъёмами FC/PC, обеспечивающими физический контакт торцов волокон и минимальные обратные отражения при стыковке.
Характеристики
- Тип: узкополосный оптоволоконный разветвитель 2x2
- Рабочий диапазон длин волн: 1064 ± 15 нм
- Числовая апертура волокна: 0.22
- Соотношение разделения сигнала: 75:25
- Тип оптического волокна: одномодовое
- Разъёмы: FC/PC
- Производитель: Thorlabs
- Артикул: TN1064R3F2B
Отрасли применения
Такие разветвители применяются в волоконных лазерных системах на основе иттербиевого стекла, в схемах мониторинга мощности и обратной связи, в телекоммуникационном и измерительном оборудовании, а также в научных экспериментальных установках, использующих излучение с длиной волны около 1064 нм. Узкая полоса рабочих длин волн делает устройство пригодным для прецизионных задач в лазерной метрологии, спектроскопии и медицинских лазерных системах, где требуется контролируемое разделение сигнала без значительных вносимых потерь.
Разветвители для работы в районе 1064 нм используют оптоволокна HI1060 или HI1060 FLEX с низким уровнем потерь на изгибах. Волокна HI1060 обладают диаметром сердцевины Ø5.3 мкм и числовой апертурой – 0.14 NA, волокна HI1060 FLEX - Ø3.4 мкм и 0.22 NA.
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
