Описание

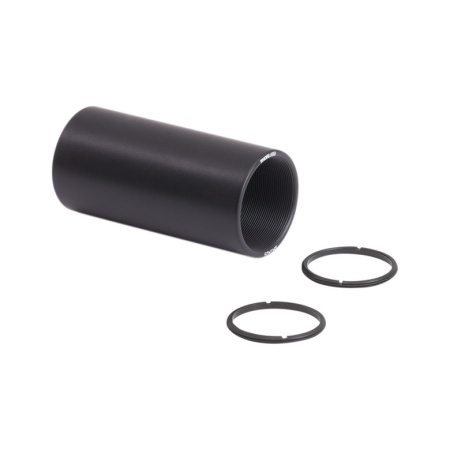

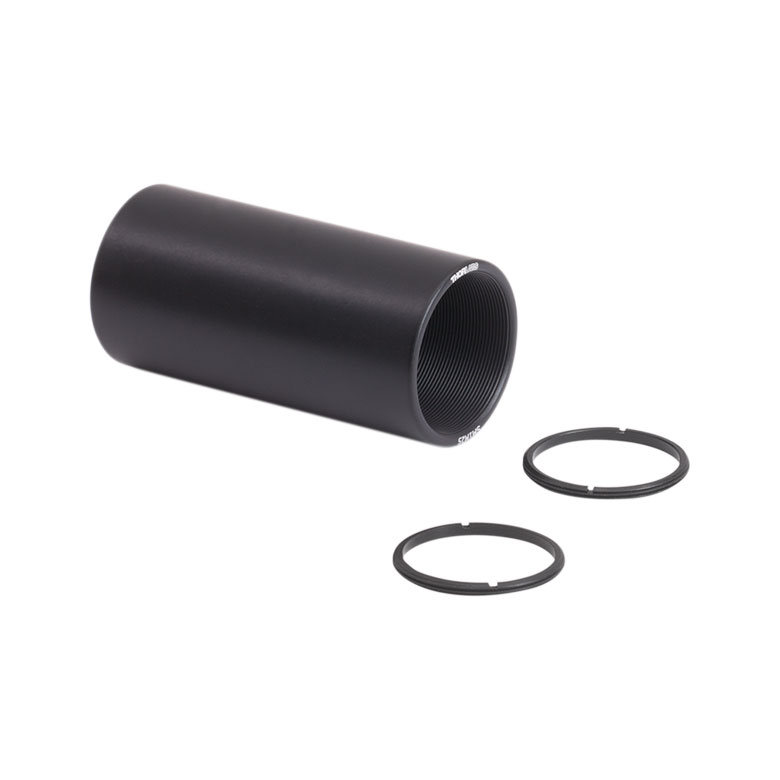

SM1M25 — тубус без наружной резьбы увеличенной длины. Длина 2,5 дюйма даёт дополнительный осевой промежуток относительно SM1M20; пара стопорных колец фиксирует оптику внутри. Для торцевого соединения нужен подходящий переходник. Это конкретное исполнение используется в задачах: разработка модульных каналов, где важно независимо выставлять положение линз.
Тубусы серии SM1 удерживают оптические детали диаметром 25,4 мм внутри резьбового цилиндрического канала. Стандарт соединения SM1 соответствует 1.035 дюйма и 40 виткам на дюйм. Внутреннее кольцо задаёт положение оптики, а второе кольцо может прижать элемент с противоположной стороны. Важна разница между длиной корпуса и полезной глубиной установки: эти величины не всегда совпадают.
Если внутри корпуса устанавливается несколько линз, их расстояние определяют положением удерживающих колец и, при необходимости, проставками. Такой способ удобен для постоянной сборки, но не заменяет моторизированную фокусировку. При проектировании системы учитывают доступный проход для пучка: полезная оптическая апертура определяется не только номинальным диаметром линзы, но и внутренним просветом всех соединений.
Для выбора SM1M25 решающее значение имеют параметры исполнения, указанные для этой позиции: Тубус для крепления линз SM1; без внешней резьбы; длина: 2.5"; в комплект поставки входят два стопорных кольца. При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Если линза имеет резьбовую оправу, необходимо отдельно учитывать наружный диаметр этой оправы: обозначение оптики Ø1 дюйм не означает, что любая собранная линза автоматически войдёт в такой тубус. В составном узле важно оставить достаточную длину внутренней резьбы для стопоров и проставок.
Монтажная последовательность для SM1M25: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации тубус без наружной резьбы увеличенной длины необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1M25
- Тип: Тубус без наружной резьбы увеличенной длины
- Назначение: Разработка модульных каналов, где важно независимо выставлять положение линз
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Тубус для крепления линз SM1
- без внешней резьбы
- длина: 2.5"
- в комплект поставки входят два стопорных кольца
Отрасли применения
- Оптические сборки: создание нескольких последовательно расположенных плоскостей для линз, фильтров и окон.
- Лазерные стенды: механическое экранирование и центрирование участка свободнопространственного луча.
- Учебные лаборатории: построение повторяемых схем коллимации, расширения и фокусировки.
- Разработка модульных каналов, где важно независимо выставлять положение линз
