Описание

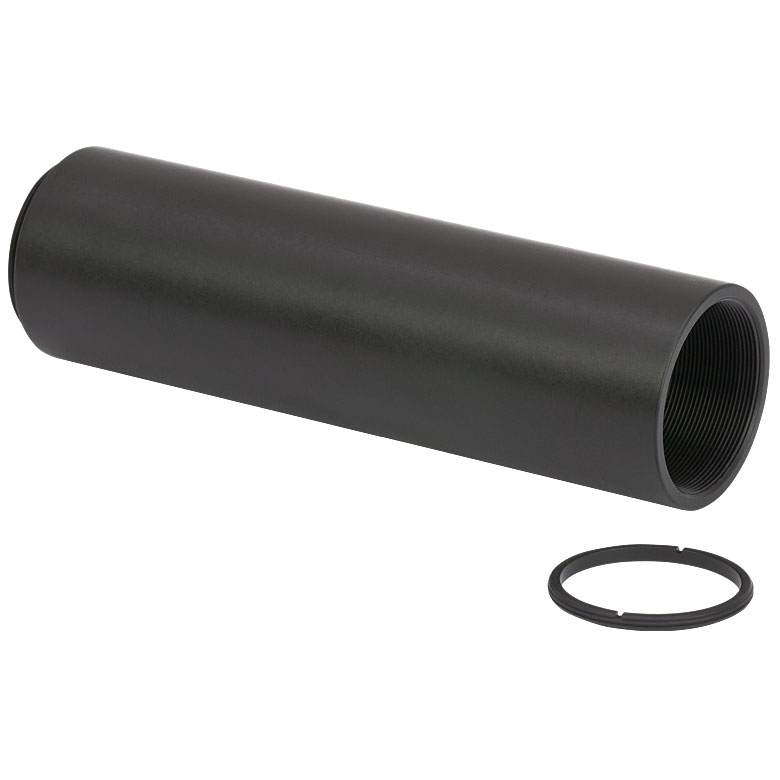

SM1L40 — длинный тубус для осевой компоновки. Внутренний резьбовой участок 4,00 дюйма предназначен для составных узлов из оптики диаметром 1 дюйм, которым необходима большая продольная база. Одно стопорное кольцо включено. Это конкретное исполнение используется в задачах: многокомпонентные узлы фокусировки и коллимации с протяжённым оптическим трактом.
Тубусы серии SM1 удерживают оптические детали диаметром 25,4 мм внутри резьбового цилиндрического канала. Стандарт соединения SM1 соответствует 1.035 дюйма и 40 виткам на дюйм. Внутреннее кольцо задаёт положение оптики, а второе кольцо может прижать элемент с противоположной стороны. Важна разница между длиной корпуса и полезной глубиной установки: эти величины не всегда совпадают.
Если внутри корпуса устанавливается несколько линз, их расстояние определяют положением удерживающих колец и, при необходимости, проставками. Такой способ удобен для постоянной сборки, но не заменяет моторизированную фокусировку. При проектировании системы учитывают доступный проход для пучка: полезная оптическая апертура определяется не только номинальным диаметром линзы, но и внутренним просветом всех соединений.
Для выбора SM1L40 решающее значение имеют параметры исполнения, указанные для этой позиции: Тубус для крепления линз SM1; глубина резьбы: 4.00"; в комплект поставки входит одно стопорное кольцо. При установке сначала проверяют фактическую геометрию соседних частей, а не ориентируются лишь на общий размер серии. Непосредственно в оптическом тракте следует оставлять свободный доступ для юстировки и обслуживания деталей, которые будут установлены рядом с этим изделием.
Если линза имеет резьбовую оправу, необходимо отдельно учитывать наружный диаметр этой оправы: обозначение оптики Ø1 дюйм не означает, что любая собранная линза автоматически войдёт в такой тубус. В составном узле важно оставить достаточную длину внутренней резьбы для стопоров и проставок.
Монтажная последовательность для SM1L40: сначала проверить соответствие сопрягаемой резьбы и толщины установленной оптики; затем установить узел без перекоса и убедиться, что крепёж не препятствует прохождению рабочего пучка. После механической сборки провести оптическую юстировку по сигналу приемника или положению пятна. Для демонтажа достаточно разъединить предусмотренное резьбовое или зажимное сопряжение, не нагружая саму оптическую поверхность. При эксплуатации длинный тубус для осевой компоновки необходимо различать номинальные размеры компонентов и рабочие параметры собранного прибора: они определяются всеми элементами в оптическом тракте. Если конкретное значение допуска, прочности или мощности не подтверждено паспортом, его нельзя выводить из размеров соседней модели.
Характеристики
- Артикул: SM1L40
- Тип: Длинный тубус для осевой компоновки
- Назначение: Многокомпонентные узлы фокусировки и коллимации с протяжённым оптическим трактом
- Присоединительная система: SM1, 1.035"-40, если не оговорено иное для дополнительного интерфейса
- Тубус для крепления линз SM1
- глубина резьбы: 4.00"
- в комплект поставки входит одно стопорное кольцо
Отрасли применения
- Оптические сборки: создание нескольких последовательно расположенных плоскостей для линз, фильтров и окон.
- Лазерные стенды: механическое экранирование и центрирование участка свободнопространственного луча.
- Учебные лаборатории: построение повторяемых схем коллимации, расширения и фокусировки.
- Многокомпонентные узлы фокусировки и коллимации с протяжённым оптическим трактом
