Описание

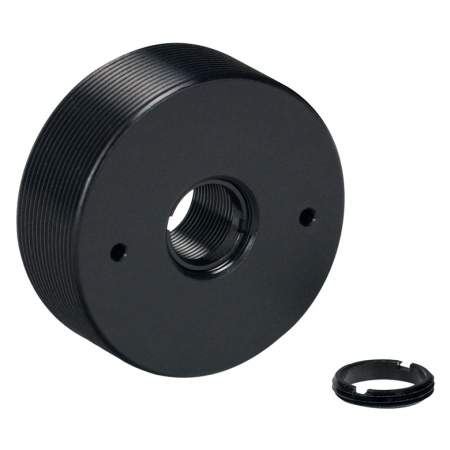

SM1AD8 — это переходной адаптер с внешней резьбой стандарта SM1, предназначенный для крепления круглых оптических элементов диаметром 8 мм толщиной до 0.27 дюйма (6.9 мм), производства Thorlabs. Адаптер входит в серию мини-адаптеров SM1, которая поддерживает оптику диаметром от 5 до 20 мм, обеспечивая совместимость нестандартных малогабаритных оптических элементов с модульными тубусами и держателями на базе резьбы SM1 (1.035"-40). Внутренняя посадочная резьба адаптера выполнена как M8.5×0.5, что обеспечивает точную центровку оптики диаметром 8 мм без люфта.
В комплект поставки каждого адаптера данной серии входят два стопорных кольца, предназначенных для надёжной фиксации оптического элемента с обеих сторон посадочного места. Дополнительная особенность адаптера SM1AD8 заключается в том, что он также подходит для крепления оптики диаметром 7.4 мм, что расширяет диапазон совместимых компонентов без необходимости приобретения отдельного переходника. Для затяжки колец предусмотрены специальные пазы под спаннер-ключ, что упрощает установку оптики без риска её повреждения инструментом.
Такие малогабаритные адаптеры особенно востребованы при работе с миниатюрными линзами, светофильтрами или защитными окнами, которые не соответствуют стандартным для линейки Thorlabs диаметрам Ø1/2" или Ø1". Внешняя резьба SM1 обеспечивает прямую совместимость с широким ассортиментом тубусов, держателей и переходников каталога Thorlabs, что позволяет быстро встраивать малогабаритную оптику в существующие оптические тракты. Металлическая конструкция адаптера гарантирует стабильность резьбового соединения при многократном использовании.
Характеристики
Диаметр совместимой оптики: Ø8 мм (также подходит для Ø7.4 мм). Максимальная толщина оптического элемента: 0.27" (6.9 мм). Внутренняя резьба посадочного места: M8.5×0.5. Внешняя резьба: SM1 (1.035"-40). Комплектация: два стопорных кольца SM8RR для фиксации оптики.
Отрасли применения
Адаптер SM1AD8 применяется при интеграции миниатюрной круглой оптики диаметром 8 мм в модульные оптические тракты на базе резьбы SM1. Он используется в лабораториях фотоники и лазерных технологий при построении компактных оптических узлов с малогабаритными линзами и фильтрами. Также адаптер находит применение в приборостроении при разработке специализированных оптических модулей ограниченного размера.
