Описание
SHB05T — диафрагменный оптический затвор, перекрывающий лазерный или осветительный пучок по электрической команде. Оптический затвор-диафрагма, апертура: 1/2", покрытие с низким коэффициентом отражения, с контроллером.
При закрывании затвора оптическое отверстие постепенно перекрывается лепестками со всех сторон, а не одной поворотной пластиной. Такая геометрия удобна в трактах, где существенны симметрия перекрытия и свободное место вокруг оси. Для размещения затвора учитывают полный диаметр корпуса, а не только просвет апертуры: перекрытие стенкой корпуса может обрезать край расходящегося пучка.
Следует учитывать фактические времена открытия и закрытия при настройке синхронизации экспозиции; электрическая TTL-команда не означает мгновенного механического движения. При работе с интенсивным лазерным излучением проверяют допустимую нагрузку на лепестки: такой узел не следует автоматически считать сертифицированным защитным устройством. Низкоотражающее покрытие уменьшает паразитный свет, но не превращает лепестковый затвор в поглотитель произвольной мощности.
Процедуру наладки проводят на пониженной мощности излучения либо с подходящим безопасным осветителем, чтобы сначала проверить точное прохождение через центр отверстия. Штатный контроллер должен получать устойчивые команды без дребезга управляющего сигнала.
При использовании в автоматизированной установке фиксируют задержку от управляющего фронта до готовности открытой апертуры. Если диафрагма находится рядом с фотоприёмником, проверяют влияние рассеянного света и отражений на измеряемый фон.
При эксплуатации обязательно учитывают ресурс подвижных лепестков и тепловую нагрузку от падающего излучения. Команды управления должны учитывать физическое время перемещения диафрагмы.
Характеристики
- Номинальная световая апертура: 12,7 мм (1/2 дюйма).
- Диафрагменная схема, лепестки расходятся от центра; пять стальных элемента в узле формирования отверстия.

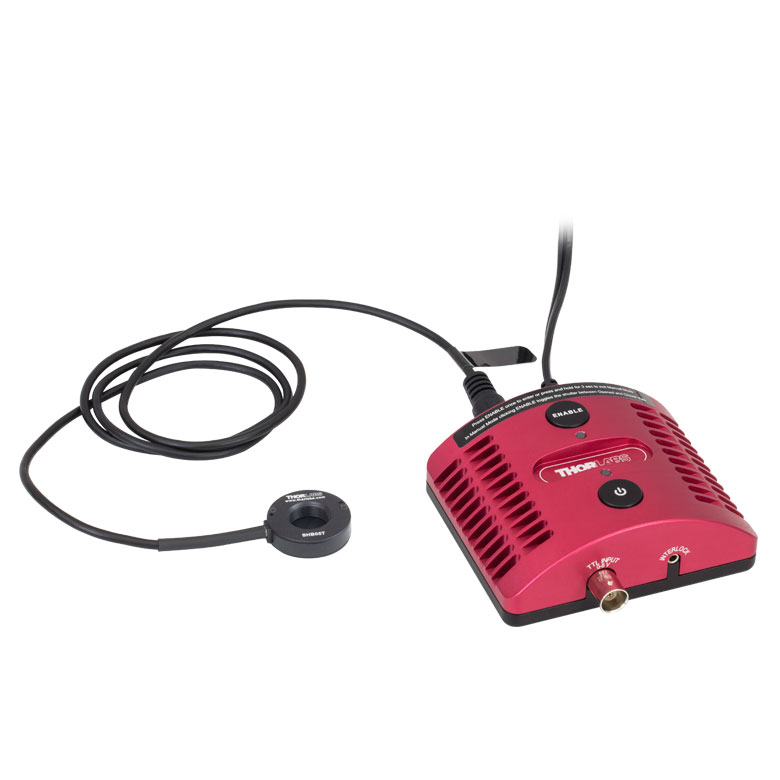

- В комплект входит блок управления затвором и источник питания.
- Управление допускает ручную команду либо запуск по TTL-сигналу; режим выбирается по задаче измерения.
- Лепестки с покрытием PTFE для уменьшения паразитных отражений.
- Паспортная частота работы для указанного типоразмера: до 25 Гц.
Отрасли применения
- Прерывание пучка между измерениями фоточувствительных образцов и оптических датчиков.
- Синхронизация последовательности оптических экспозиций с измерительной электроникой.
- Оптическая микроскопия, лазерная спектроскопия, лабораторные эксперименты с управляемой засветкой.
