Описание
Кристаллы Yb3+:YAB обладают многофункциональными свойствами: как отрицательные одноосные кристаллы они обладают нелинейными оптическими свойствами, позволяющими напрямую преобразовывать инфракрасное излучение в видимое за счет нелинейных эффектов второго порядка. В кристаллах YAB может быть получена высокая концентрация ионов иттербия. Кристаллы Yb:YAB имеют хорошие механические свойства, хорошую теплопроводность и стабильные химические характеристики.
|
Особенности: - Лазерный кристалл для удвоения частоты; - Высокая теплопроводность; - Широкая полоса поглощения около 976 нм; - Большие сечения поглощения и излучения; - Низкий квантовый дефект. |
Применения: - Высокомощные непрерывные лазеры; - Фемтосекундные лазеры с синхронизацией мод; - Непрерывные и импульсные лазеры с генерацией удвоенной частоты. |
Свойства кристаллов Yb:YAB
|
Параметры |
Значения |
|---|---|
|
Пик линии поглощения |
976 нм |
|
Сечение поглощения на пиковой длине волны |
3,8×10-20 см2 |
|
Ширина линии поглощения |
20 нм |
|
Длина волны излучения |
1040 нм |
|
Время жизни 2F5/2 уровня |
680 мкс |
|
Сечение излучения @1040 нм |
0,5×10-20 см2 |
|
Показатель преломления на 632.8 нм |
n0=1.7757, ne=1.7015 |
|
Кристаллическая структура |
тригональная |
|
Плотность |
3,84 г/см3 |
|
Твердость по Моосу |
7,5 |
|
Теплопроводность |
~6 Вт*м-1 K-1 |
|
Термооптический коэффициент dn/dT |
1.4×10-6 (//a) K-1, 4.8×10-6 (//c) K-1 |
|
Коэффициент теплового расширения |
2×10-6 (//a) K-1, 9.5×10-6 (//c) K-1 |
|
Типовая степень легирования |
5-8 aт.% |

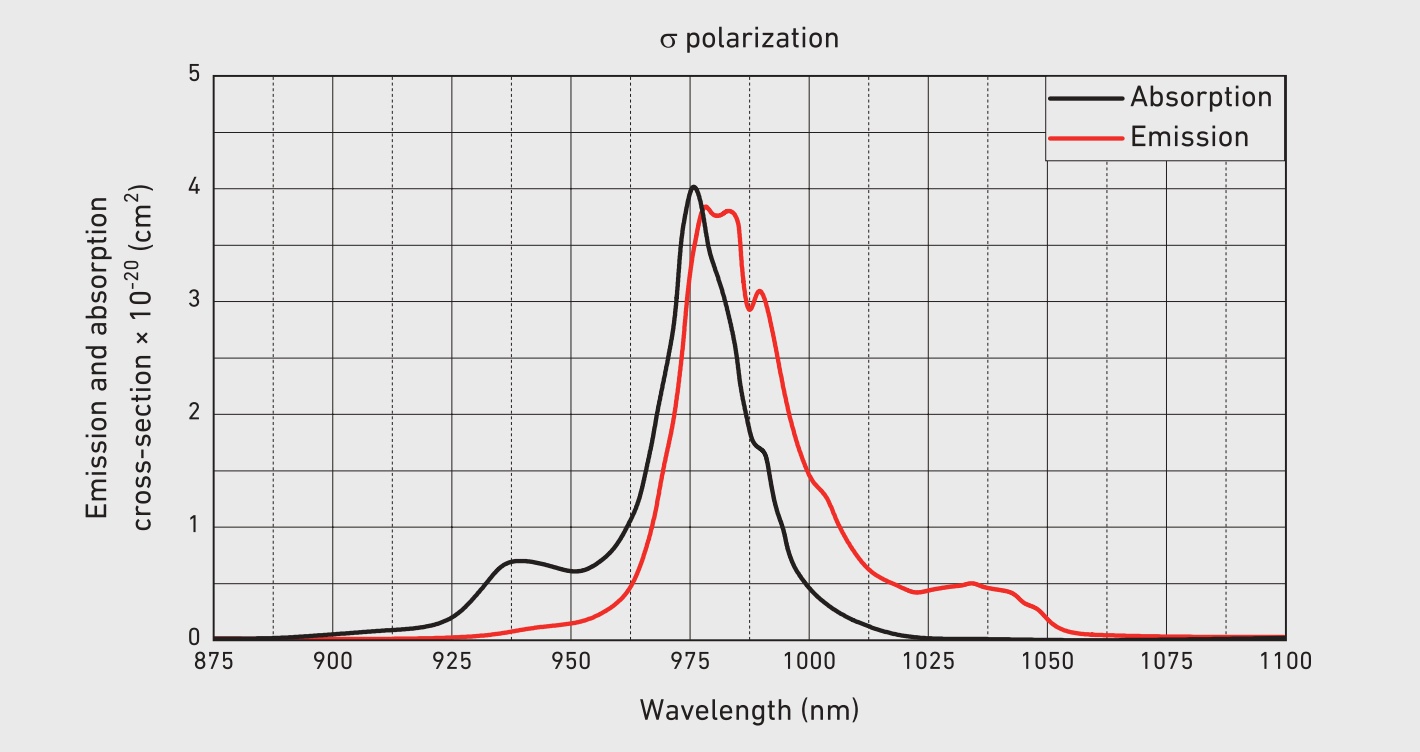

Линии поглощения и излучения
Стандартная спецификация кристаллов Yb:YAB
|
Параметры |
Значения |
|---|---|
| Ориентация | [111] |
| Апертура | >90% |
| Допуск на поперечные размеры | +0,0/-0,1 мм
|
| Допуск на длину кристалла | ±0,1 мм |
| Отклонение от параллельности | <10 угловых секунд |
| Отклонение от перпендикулярности | <10 угловых минут |
| Фаски | <0,15 мм при 45˚ |
| Качество поверхностей | 10-5 S-D |
| Плоскостность поверхности | <λ/10@632,8 нм |
| Покрытия | AR(R<0,5%)@980 нм + AR(R< 0,35%)@1040-1070 нм
|
| Порог повреждений | >10 Дж/см2@1040 нм, 10 нс |
| Крепление | Без крепления |
Компания Optogama изготавливает кристаллы Yb3+:YAB по запросу в соответствии со спецификацией пользователя. По всем вопросам изготовления лазерных кристаллов Optogama обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
