Описание
Зеркала с переменным коэффициентом отражения компании Optogama имеютосесимметричный профиль коэффициента отражения, соответствующий супергауссовой функцией 2 порядка. Эти зеркала отлично подходят для работы в мощных нестабильных лазерных резонаторах благодаря их широкому заполнению активной среды и слабой дифракции на апертуре. Следовательно, супергауссовские зеркала с переменным коэффициентом отражения способствуют лучшему качеству ближнего и дальнего поля. Стоит отметить, что зеркала с переменной отражательной способностью могут иметь различные профили отражения, например, линейные, параболические, гауссовские.
|
Особенности: - Подложка из плавленого кварца (UVFS); - Стандартный размер: ⌀25.4x5 мм; - Коэффициент отражения в центре: 15% - 35% на 1064 нм; - Изготовление элементов на заказ. |
Применения: - В лазерных резонаторах. |

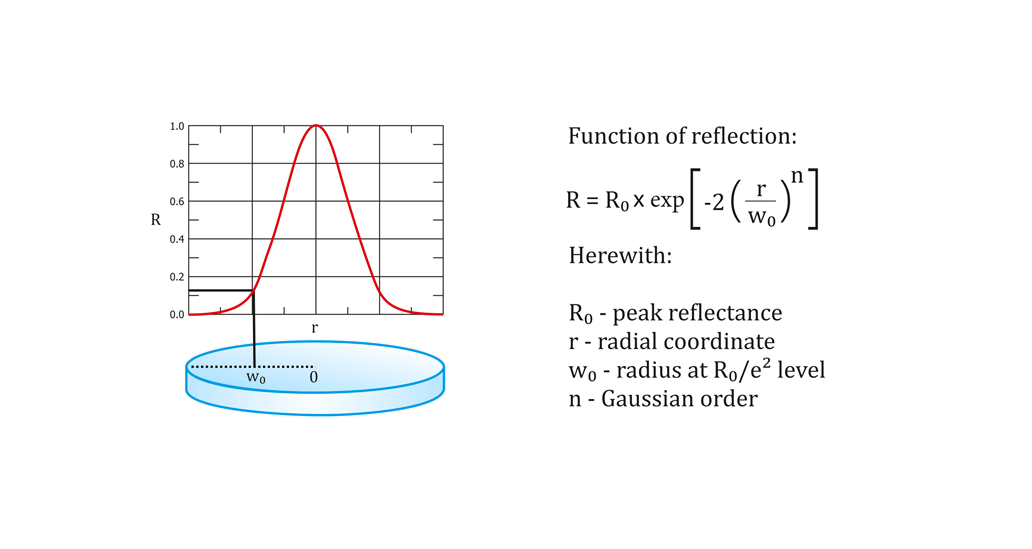

График функции коэффициента отражения
Стандартная спецификация
|
Параметры |
Значения |
|---|---|
|
Радиус w0 |
2 мм |
|
Порядок n |
2 |
|
Материал подложки |
UVFS - плавленый кварц |
|
Апертура |
>85% |
|
Допуск на размеры лицевой грани |
+0/-0.15 мм |
|
Допуск на толщину |
±0.25 мм |
|
Отклонение от параллельности |
<30 arcsec |
|
Защитные фаски |
<0.35 мм при 45° |
|
Качество поверхности |
20-10 S-D |
|
Плоскостность поверхности |
<λ/8 @ 632.8 нм |
|
Задняя поверхность |
Антиотражающее покрытие |
|
Порог повреждения |
>6 Дж/см2@1064 нм, 10 нс |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление зеркал с другими характеристиками по спецификации пользователя. По вопросам изготовления зеркал Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
