Описание
Стандартные ретрорефлекторы Optogama изготовлены из высококачественных материалов UVFS и BK7. Они обеспечивают отклонение луча на 180° и инвертированное, перевернутое изображение независимо от угла падения и работают при большом диапазоне углов падения. Принцип действия основан на трех внутренних отражениях внутри призмы. Чтобы оптимизировать конкретное применение, необходимо применять оптические просветляющие покрытия.
|
Особенности: - Материал: UVFS и BK7; - Отражение пучка на 180° ± 30 arcsec; - Инвертированное отражение изображений; - Просветляющее покрытие, нестандартный материал подложки, размеры и фокусное расстояние доступны по запросу. |
Применения: - Юстировка пучка; - Ретрорефлектор. |

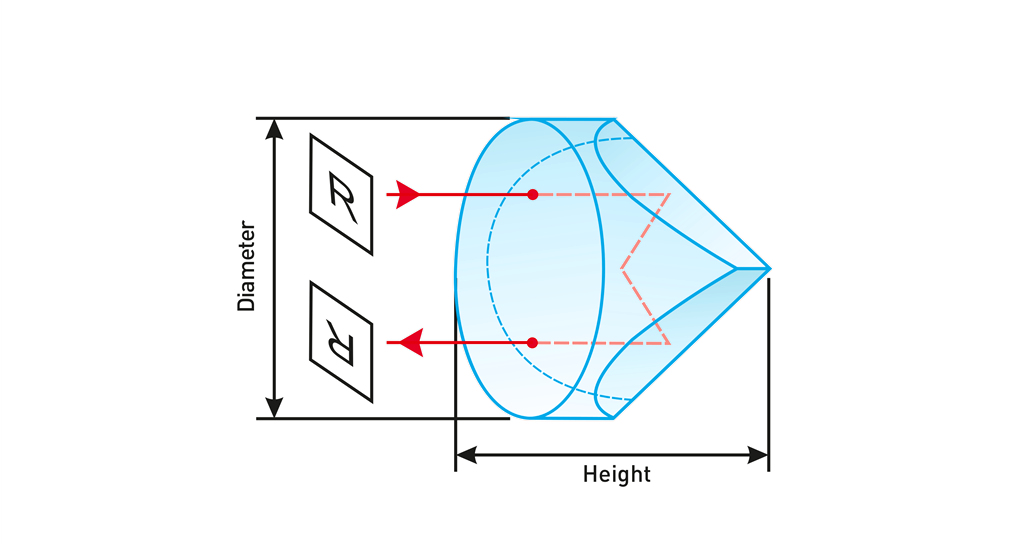

Оптическая схема ретрорефлектора
Спецификация
|
Параметры |
Значения |
|---|---|
|
Материал подложки |
BK7, UVFS |
|
Отклонение пучка |
180° ± 30 угловых секунд |
|
Рабочий диапазон |
Ретрорефлектор из BK7 без покрытия: 350 нм - 2 мкм Ретрорефлектор из UVFS без покрытия: 185 нм - 2,1 мкм |
|
Апертура |
>80% |
|
Допуск на размеры |
+0/-0,3 мм |
|
Допуск на углы |
±5 угловых секунд |
| Защитные фаски | <0,35 мм при 45° |
|
Качество поверхности |
40-20 S-D |
|
Плоскостность поверхности |
≤λ/4@632,8 нм |
|
Покрытия |
Без покрытия, опция доступна по запросу |
В таблице ниже представлены стандартные модели, по запросу пользователя возможно изготовление призм с другими характеристиками по спецификации пользователя. По вопросам изготовления призм Optogama на заказ обращайтесь к представителям компании АЗИМУТ ФОТОНИКС.
