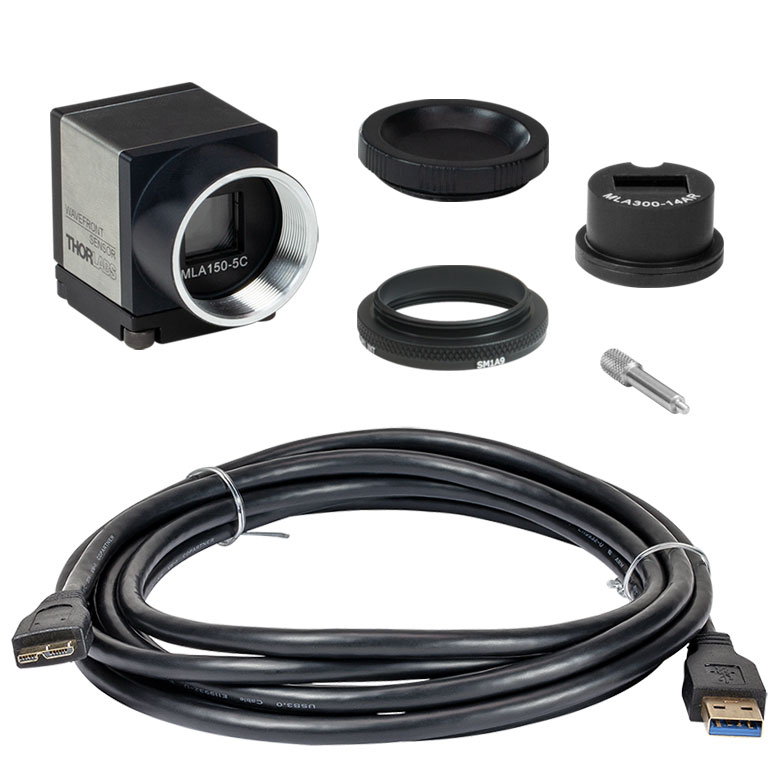

WFS40-K1/M - Датчик Шака-Гартмана с 2 сменными массивами микролинз: шаг - 150 мкм (хромирование), шаг - 300 мкм (просветляющее покрытие), апертура квадратная: 11.26 мм, метрическая резьба, Thorlabs

Датчики Шака-Гартмана компании Thorlabs обеспечивают точные измерения формы волнового фронта и распределения интенсивности в падающем пучке. Они состоят из сенсорной головки на основе CMOS матрицы и массива микролинз (MLA) в удобном футляре для хранения и транспортировки. Производительность датчика волнового фронта определяется характеристиками объединенных в систему массива микролинз и сенсора. Компания Thorlabs предлагает три типа сенсорных головок: общего назначения, с большой апертурой и высокоскоростные. Кроме того, есть три типа MLA с разным расстоянием между линзами и отличающимися фокусными расстояниями для гарантии оптимальной точности и динамического диапазона. Для заказа также доступны наборы: сенсорная головка и 2 массива микролинз разного типа.

Сенсорные головки для задач общего назначения и головки с большой апертурой оснащены входом для триггера и имеют USB 3.0 порт для соединения с ПК. Использование USB 2.0 порта снизит производительность датчика. Высокоскоростные сенсорные головки датчиков Шака-Гартмана Thorlabs имеют систему управления с входом триггера и USB 2.0 портом. Блок управления анализирует изображение с камеры, когда датчик используется в высокоскоростном режиме, и передает на ПК только координаты точек, а не все изображение. Это уменьшает объем данных, передаваемых через USB 2.0 соединение, позволяя высокоскоростным датчикам достигать скорости измерения > 1000 кадров в секунду.

Массивы микролинз в датчиках волнового фронта имеют либо хромированную маску, либо просветляющее покрытие, шаг между линзами может составлять 150 мкм или 300 мкм. Они установлены в запатентованном (патент США № 8 289 504) сменном магнитном держателе. Магнитный держатель позиционирует матрицу микролинз для достижения корректного выравнивания при каждой установке на сенсорную головку. При заказе комплекта или дополнительного MLA в комплект поставки Thorlabs включает инструмент для удаления массива микролинз, который легкой смены оптической системы. Поскольку Thorlabs должен откалибровать конкретную сенсорную головку для использования с каждым новым MLA, использование дополнительной MLA требует возврата датчика волнового фронта компании Thorlabs.

Датчик Шака-Гартмана состоит из массива микролинз и камеры. Линзы массива разбивают падающий фронт на малые потоки и фокусируют их на приемнике, формируя массив из точек. Затем положение и интенсивность каждой точки анализируются. На основе такого анализа датчик волнового фронта Шака-Гартмана может в динамическом режиме измерять волновой фронт лазерного излучения или характеризовать искажения фронта, обусловленные оптическими компонентами экспериментальной схемы. Такие датчики также можно использовать в качестве системы обратной связи в адаптивных оптических системах.
