Ширина полосы пропускания: 10 кГц – 2.5 ГГц
Высокоскоростные усилители FEMTO серии HSA обеспечивают сбалансированное сочетание высокого коэффициента усиления, низкого уровня шума и сверхширокой полосы пропускания, что делает их идеальными для время разрешённых измерений, например, при работе с быстрыми фотоприемниками. Широкая полоса пропускания от килогерц до гигагерц очень важна для точных измерений импульсов и переходных процессов, особенно если обрабатываются сигналы с разной длительностью импульса и различными временами затухания. Великолепная производительность усилителей серии HSA достигается за счет очень низкого уровня шума 1/f, обеспечивающего высокий уровень сигнала вплоть до килогерцового диапазона. Широкая полоса пропускания, плоская частотная характеристика и низкий уровень шума делают серию усилителей HSA также идеальным выбором для значительного повышения чувствительности стандартных спектроанализаторов / анализаторов сетей.
Канал для токов смещения фотодетектора
Во многих приложениях, использующих фотодетектор, например, таких как спектроскопия, измерения методом гетеродинирования и т. д., детектор подвергается воздействиям непрерывного излучения довольно высокой мощности, что приводит к генерации больших значений постоянного фонового тока.
Эта постоянная составляющая должна идти на "землю", иначе фотодетектор получит обратное смещение, что приведет к значительным искажениям данных и ограничениям скорости. Все усилители серии HSA обладают каналом с импедансом 50 Ом для вывода постоянного тока на "землю".
Усилители серии HSA-X
Усилители HSA-X поставляются в компактном корпусе с высококачественным экранированием и резьбовыми отверстиями M4 и 8-32. Вход и выходы устройства оснащены SMA разъемами. Для заказа доступны модели с фиксированным коэффициентом усиления 20 или 40 дБ.

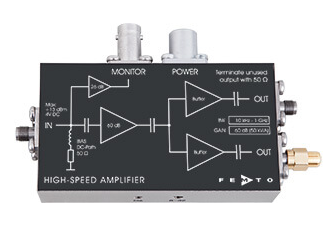

Усилители серии HSA-Y
В дополнение к функциям HSA-X, HSA-Y оснащен дополнительным выходом для подстройки фотоприемника или контроля мощности, или для измерения низкочастотных фоновых сигналов. Кроме того, HSA-Y имеет два идентичных выхода, обеспечивающих управление сигналом или запуск без необходимости использования внешнего распределителя сигналов. Для заказа доступны различные модели детекторов серии HSA-Y с фиксированным коэффициентом усиления 20, 40 или 60 дБ.
|
Особенности:
|
Применения:
|
Технические характеристики моделей усилителей серии HSA-X:
|
Модель |
HSA-X-1-40 |
HSA-X-2-20 |
HSA-X-2-40 |
HSA-X-I-2-40 |
| Стоимость | 217 856 р. | 207 437 р. | 220 461 р. | 220 461 р. |
|
Нижняя частота среза |
10 кГц |
10 кГц |
10 кГц |
10 кГц |
|
Верхняя частота среза |
1.2 ГГц |
2.5 ГГц |
2.0 ГГц |
2.2 ГГц |
|
Время нарастания/спада |
290 пс |
140 пс |
180 пс |
160 пс |
|
Коэффициент усиления |
40 дБ (x 100) |
20 дБ (x 10) |
40 дБ (x 100) |
40 дБ (x 100) инвертирование |
|
Трансимпеданс |
5,000 В/А |
500 В/А |
5,000 В/А |
5,000 В/А инвертирование |
|
Шум на входе [/√Гц] |
310 пВ (6.2 пА) |
610 пВ (12.2 пА) |
620 пВ (12.4 пА) |
430 пВ (8.6 пА) |
|
КСВН на входе |
1.6 : 1 |
1.23 : 1 |
1.4 : 1 |
1.25 : 1 |
|
Макс. выходное напряжение при 50 Ом |
2 VPP |
2 VPP |
1.9 VPP |
2 VPP |
|
КСВН на выходе |
1.35 : 1 |
1.4 : 1 |
2.5 : 1 |
1.4 : 1 |
|
Вход/Выход |
50 Ом, SMA |
50 Ом, SMA |
50 Ом, SMA |
50 Ом, SMA |
|
Источник питания |
+15 В, +140 мА |
+15 В, +105 мА |
+15 В, +125 мА |
+15 В, +140 мА |
|
Корпус |
54 x 43 x 22 мм (ДхШхВ), Вес: 100 г | |||
|
Тех. док-я |
|
|
|
|
Технические характеристики моделей усилителей серии HSA-Y:
|
Модель |
HSA-Y-1-40 |
HSA-Y-1-60 |
HSA-Y-2-20 |
HSA-Y-2-40 |
| Стоимость | 248 464 р. | 329 217 р. | 236 091 р. | 248 464 р. |
|
Нижняя частота среза |
10 кГц |
10 кГц |
10 кГц |
10 кГц |
|
Верхняя частота среза |
1.1 ГГц |
1.1 ГГц |
2 ГГц |
2 ГГц |
|
Время нарастания/спада |
320 пс |
320 пс |
180 пс |
180 пс |
|
Коэффициент усиления |
40 дБ (x 100) |
60 дБ (x 1,000) |
20 дБ (x 10) |
40 дБ (x 100) |
|
Трансимпеданс |
5,000 В/А |
50,000 В/А |
500 В/А |
5,000 В/А |
|
Вход |
50 Ом, SMA |
50 Ом, SMA |
50 Ом, SMA |
50 Ом, SMA |
|
Шум на входе [/√Гц]** |
330 пВ (6.6 пА) |
330 пВ (6.6 пА) |
680 пВ (13.6 пА) |
650 пВ (13 пА) |
|
КСВН на входе |
1.45 : 1 |
1.4 : 1 |
1.15 : 1 |
1.2 : 1 |
|
Выход |
два идентичных выхода, 50 Ом, SMA | |||
|
Макс. выходное напряжение при 50 Ом |
2.0 VPP |
2.3 VPP |
2.5 VPP |
1.7 VPP |
|
КСВН на выходе |
1.6 : 1 |
1.4 : 1 |
2.5 : 1 |
1.8 : 1 |
|
Дополнительный выход для мониторинга |
Коэффициент усиления: 26 дБ (x 20), Трансимпеданс: 1 кВ/А, выходное напряжение: ±10 В (RLoad > 10 кОм), ширина полосы пропускания: DC - 100 кГц | |||
|
Источник питания |
±15 В
|
±15 В
|
±15 В
|
±15 В
|
|
Корпус |
92 x 51 x 22 мм (ДхШхВ), Вес: 180 г | |||
|
Тех. док-я |
|
|
|
|
Встроенный канал для перенаправления DC сигнала на землю, для работы с фотодетекторами. Резьбовые отверстия: 8-32 и M4. Источник питания подключается с помощью 3-констактного разъема Lemo®. Встроенный соединительный разъем. Дополнительный источник питания PS-15 (опция).
|
