Поставщик
|
Tucsen |
|
Типы изделий
|
камеры |
|
Тип камеры
|
научные |
|
Тип сенсора
|
BSI sCMOS |
|
Серия
|
Dhyana |
|
Спектральный диапазон камер
|
80 - 1000 эВ, 200 - 1100 нм |
|
Вид камеры (корпус)
|
В корпусе |
|
Тип научных камер
|
рентгеновские |
|
Охлаждение
|
Жидкостное охлаждение Воздушное охлаждение |
|
Интерфейс
|
CameraLink, USB3.0, CoaxPress 2.0 |
|
Эффективная площадь
|
13.3x 13.3 мм, 22.5 x 22.5 мм, 36.9 x 36.9 мм, 61.4 x 61.4 мм |
|
Температура охлаждения
|
60°C ниже окр среды |
|
Размер пикселя
|
6.5 x 6.5 мкм, 11 x 11 мкм, 9 x 9 мкм, 10 x 10 мкм |
|
Квантовая эффективность
|
~100% |
|
Рабочая длина волны
|
80~1000 эВ, 200~1100 нм |
|
Тип затвора
|
Сканирующий |
|
Применение камеры
|
Голография с преобразованием Фурье (FTH), Мягкая рентгеновская птихография, Малоугловое рассеяние рентгеновских лучей (SAXS), Регистрация EUV |
Dhyana XF - это серия полностью вакуумных высокоскоростных sCMOS-камер с охлаждением, в которых используются различные датчики с обратной подсветкой без антибликового покрытия для прямого обнаружения мягких рентгеновских лучей и EUV. Конструкция высоковакуумного уплотнения и материалы, совместимые с вакуумом, делают эти камеры хорошо подходящими для применения в сверхвысокочастотном режиме.
Применения:
- Метод голографии с преобразованием Фурье (FTH);
- Мягкая рентгеновская птихография;
- Малоугловое рассеяние рентгеновских лучей (SAXS);
- Обнаружение EUV с генерацией высоких гармоник.

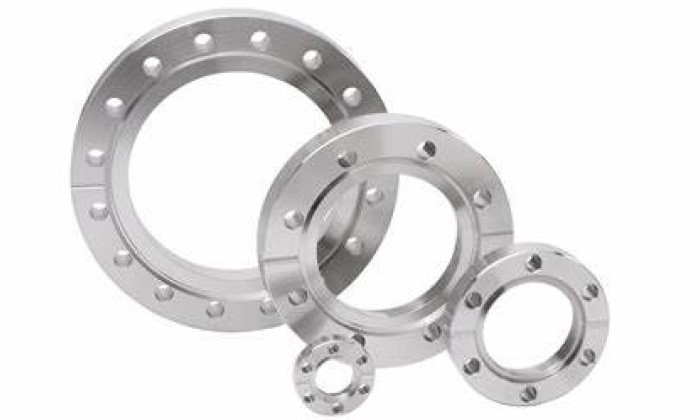

Конструкция поворотного фланца
Конструкция поворотного фланца, предлагаемая Dhyana XF, обеспечивает гибкость при совмещении оси x sCMOS с осью изображения или спектральной осью; начальная точка с нулевым пикселем также отмечена на камере. Более того, возможна настройка положения фланца и датчика.

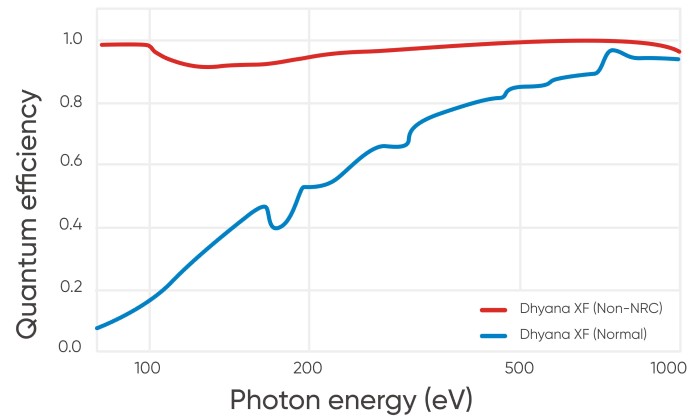

Чувствительность к энергии мягкого рентгеновского излучения
sCMOS-сенсоры нового поколения с обратной подсветкой без просветляющего покрытия расширяют возможности камеры по обнаружению вакуумного ультрафиолетового света (VUV), экстремального ультрафиолетового света (EUV) и мягких рентгеновских фотонов с квантовой эффективностью, приближающейся к 100%. Кроме того, датчик демонстрирует превосходную устойчивость к радиационному повреждению в приложениях для обнаружения мягких рентгеновских лучей.

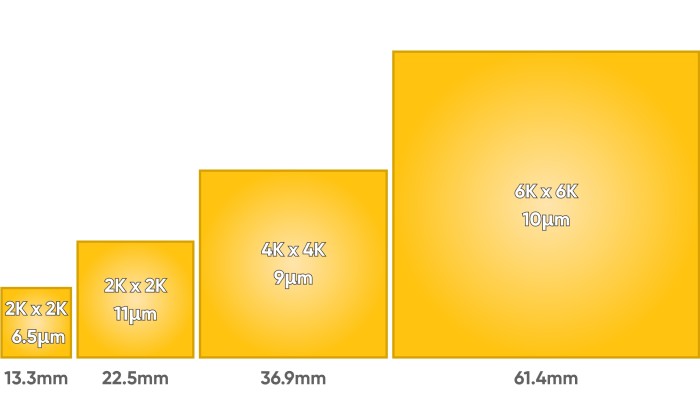

Различные параметры датчика
Серия Dhyana XF, основанная на той же аппаратной платформе, оснащена рядом sCMOS-датчиков с обратной подсветкой с различными разрешениями и размерами пикселей 2Kx2K, 4Kx4K, 6Kx6K.

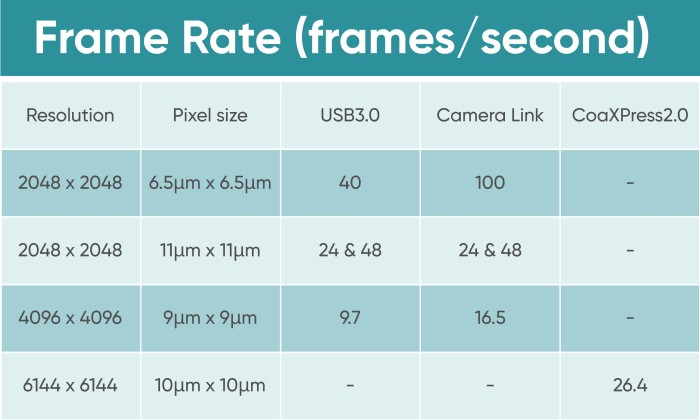

Высокая частота кадров
По сравнению с обычными ПЗС-камерами, используемыми на этом рынке, новая sCMOS обеспечивает более чем в 10 раз более высокую скорость считывания данных через высокоскоростной интерфейс передачи данных, что означает гораздо большую экономию времени при получении изображения.
