V2495 программируемый логический блок PLUS

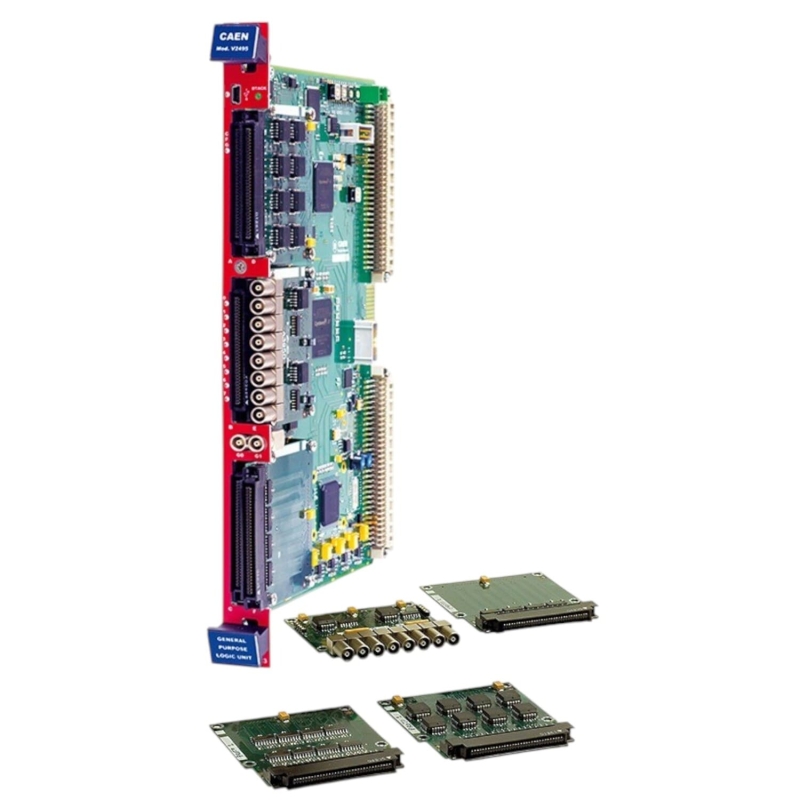

CAEN Mod.V2495 - это универсальный программируемый FPGA-блок и блок ввода/вывода, выполненный в формате VME 6U. Плата представляет собой подходящее решение для реализации цифровых функций, таких как схемы совпадений, триггерная логика, генератор стробов и задержек, регистр ввода/вывода и многое другое.

Особенности:

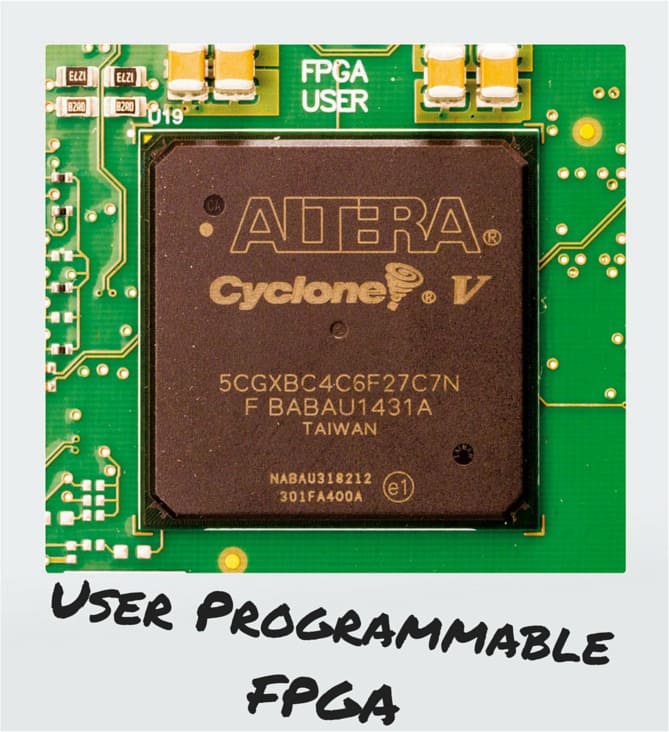

• FPGA: Пользовательская программируемая FPGA (Altera Cyclone V 5CGXC4, 50K Logic Elements);
• Типы входов: LVDS/ECL/PECL (дифференциальные);
• Количество входов: 64, расширяемых до 162 (с 32 выходами);
• Количество выходов: 32, расширяемых до 130 (с 64 входами);
• Генераторы стробов и задержек: 32 независимых программируемых генератора стробов и задержек;
• Слоты расширения: 3 слота расширения для дополнительных плат (piggyback boards);
• Mini-USB: Подключение Mini-USB 2.0;
• Доступность: Также доступна настольная версия DT5495.

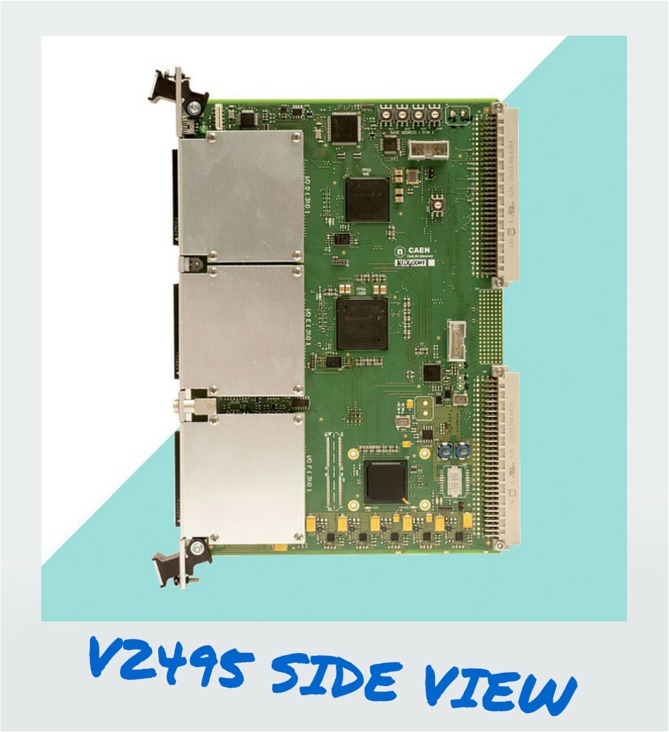

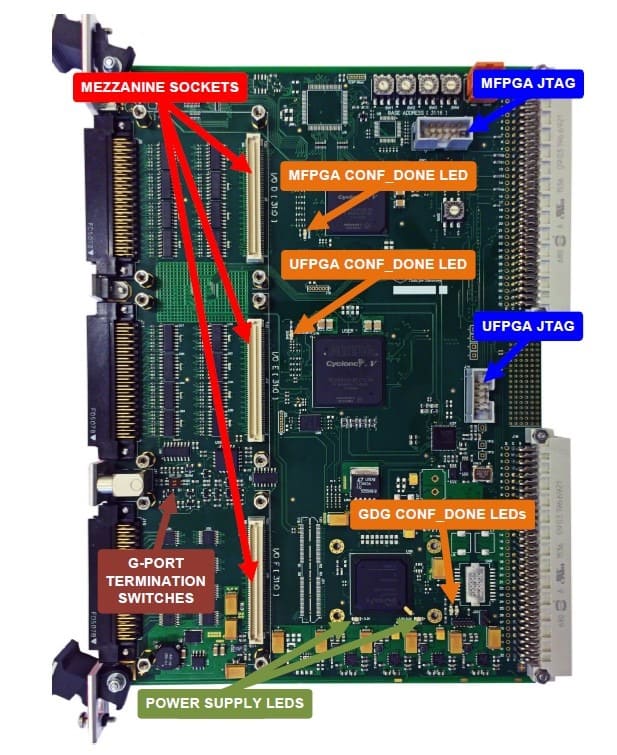

Архитектура V2495 основана на пользовательской FPGA (Altera Cyclone V 5CGXC4, 50K Logic Elements), которая напрямую связана с вводами/выводами на передней панели (до 162 входов и до 130 выходов) и с внутренней локальной шиной.тV2495 может управляться и программироваться "на лету" через шину VME или непосредственно через разъем Mini-USB на передней панели. Предоставляется бесплатный программный инструмент для удобной загрузки пользовательской прошивки на пользовательскую FPGA. V2495 также укомплектован 32 внутренними линиями задержки, которые можно использовать для генерации программируемых строб- и задержных сигналов. Интерфейс канала можно свободно расширить, добавив до трех независимых дополнительных плат (имеется 3 слота расширения, подключенных к пользовательской FPGA), выбирая между пятью доступными типами:

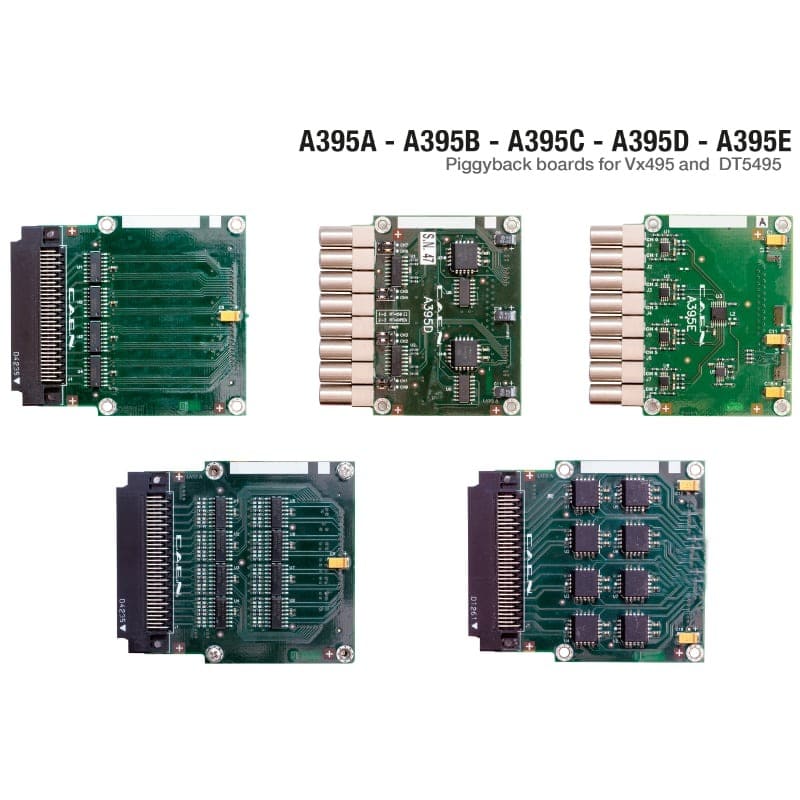

• A395A: 32 входных канала LVDS/ECL/PECL;
• A395B: 32 выходных канала LVDS;
• A395C: 32 выходных канала ECL;
• A395D: 8 каналов ввода/вывода NIM/TTL;
• A395E: 8 аналоговых выходных каналов 16 бит.

Ключевые преимущества:

• Программируемость: Пользовательская FPGA обеспечивает высокую гибкость и адаптивность к различным задачам;
• Большое количество каналов ввода/вывода: Обеспечивает широкие возможности подключения к другим устройствам;
• Различные типы ввода/вывода: Поддерживает LVDS, ECL, PECL, NIM, TTL и аналоговые сигналы;
• Встроенные генераторы стробов и задержек: Упрощают создание сложных схем управления;
• Слоты расширения: Позволяют адаптировать плату к конкретным потребностям пользователя;
• Легкое программирование: Предоставляется бесплатный инструмент для загрузки прошивки;
• VME-интерфейс: Интеграция в существующие VME-системы;
• Настольная версия: Удобна для разработки и тестирования в лабораторных условиях.
