Поставщик
|
CAEN |
|
Типы изделий
|
дигитайзер |
|
Интерфейс
|
VME |
|
Входное сопротивление
|
50 Ом |
|
Вес
|
0,44-0,54 кг |
|
Каналы
|
16/8 |
|
Тип электроники
|
Дигитайзер |
|
Сбор данных
|
640 кС/канал или 5,12 МС/канал |
|
Применение оборудования
|
для ядерной физики |
|
Полоса пропускания
|
250 МГц |

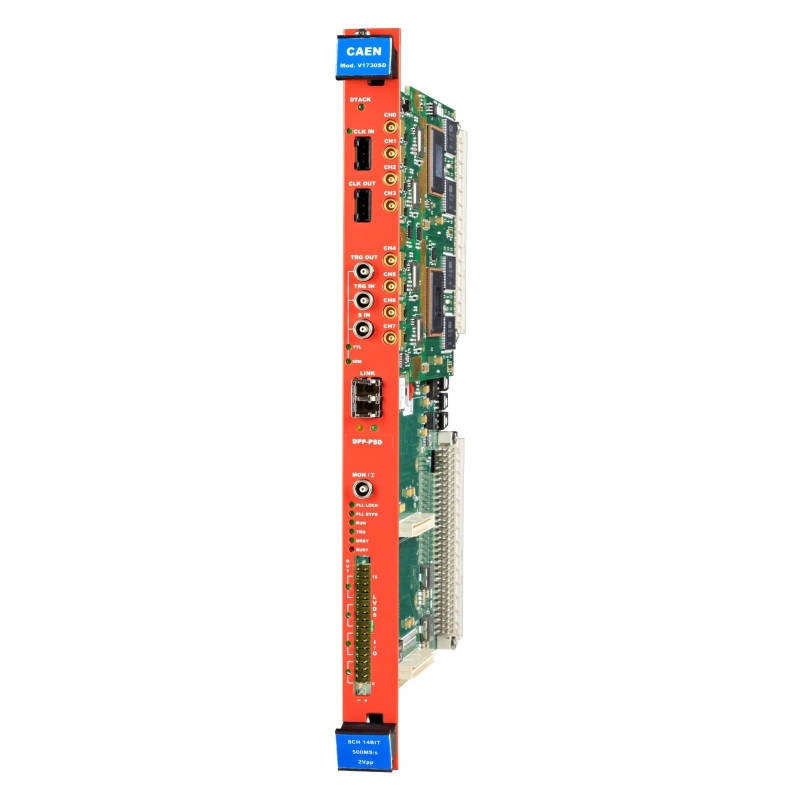

V1730 / V1730S - это высокопроизводительный дигитайзер, обеспечивающий 14-битное разрешение при частоте дискретизации 500 MS/s. Доступен в конфигурациях на 16 или 8 каналов и выполнен в формате VME64 6U. В целом, V1730 / V1730S - это мощный и универсальный дигитайзер, предоставляющий широкие возможности для захвата и анализа быстрых импульсных сигналов в различных научных и промышленных приложениях. Встроенные алгоритмы DPP (после приобретения лицензии) делают его особенно привлекательным для задач, требующих сложной обработки импульсных данных.
Особенности:
- Разрешение и скорость: 14-бит при частоте дискретизации 500 MS/s;
- Аналоговые входы: На коаксиальных разъемах MCX;
- Количество каналов: 16/8 (зависит от модели);
- Форм-фактор: 6U VME64 (шириной 1 юнит);
- Выбираемый динамический диапазон входа: 0.5 и 2 Vpp с программируемой регулировкой смещения постоянного тока;
- Алгоритмы цифровой обработки импульсов (DPP) (Бесплатная пробная версия): Анализ амплитуды импульса (DPP-PHA); Различение формы импульса (DPP-PSD); Кодирование нулевой длины (DPP-ZLEplus); Динамическое окно захвата (DPP-DAW);
- Коммуникационные интерфейсы: VME64 (совместим с VME64X) и оптоволоконный канал (Optical Link);
- Многоплатформенная синхронизация: Возможность синхронизации нескольких плат;
- Программируемые вводы/выводы LVDS: 16;
- Последовательное соединение (Daisy chain): Поддержка последовательного соединения;
- Совместимость с программным обеспечением: CoMPASS, MC2Analyzer, DPP-ZLEplus и DPP-DAW Demo Software, C и LabVIEW библиотеки.
Основные преимущества:
- Высокая скорость дискретизации: 500 MS/s для точного захвата быстро меняющихся сигналов;
- Алгоритмы DPP: Предлагают расширенные возможности обработки импульсов для повышения качества данных и эффективности анализа;
- VME64 и Optical Link: Обеспечивают гибкие возможности подключения и интеграции в существующие системы;
- Возможность синхронизации нескольких плат: Расширяет возможности системы для сложных экспериментов;
- Разнообразное программное обеспечение: Облегчает управление, обработку и анализ данных.
|
Код |
Описание |
|
WV1730BXAAAA |
V1730B — 16 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 5,12 Мвыб/канал, CE30, SE |
|
WV1730CXAAAA |
V1730C — 8 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 640 кСм/канал, CE30, SE |
|
WV1730DXAAAA |
V1730D — 8 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 5,12 Мвыб/канал, CE30, SE |
|
WV1730XAAAAA |
V1730 — 16 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 640 кСм/канал, CE30, SE |
|
WV1730SBXAAA |
V1730SB — 16 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 5,12 Мвыб/канал, Arria V GX, SE |
|
WV1730SCXAAA |
V1730SC — 8 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 640 квыб/канал, Arria V GX, SE |
|
WV1730SDXAAA |
V1730SD — 8 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 5,12 Мвыб/канал, Arria V GX, SE |
|
WV1730SXAAAA |
V1730S - 16 каналов, 14 бит, 500 Мвыб/с, дигитайзер: 640 квыб/канал, Arria V GX, SE |
Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.
Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.
Компания CAEN признана единственной компанией в мире, предоставляющей полный спектр высоковольтных систем электропитания и интерфейсных модулей/модулей сбора данных, которые соответствуют стандартам IEEE в области ядерной физики и физики элементарных частиц.
