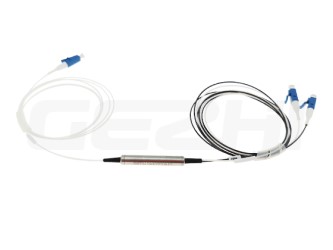

Красно-синий фильтр GEZHI DWDM представляет собой тонкопленочное фильтрующее устройство. Это устройство с тремя портами. Один порт называется "Общим". Два других порта обеспечивают канал для двух "диапазонов" длин волн.
Две полосы - красная (λ>1547 нм) и синяя (λ<1543 нм) .
|
Однако, как правило, устройство используется как двусторонний (т.е. двунаправленный) WDM. Одна полоса отправляется в общую ветвь, в то время как другая полоса доставляется из общей ветви. (см. Пример диаграммы) В модуле DWDM, использующем красно-синий фильтр, мультиплексирование может быть объединено с демультиплексированием.
Например, мультиплексор устройство объединяет DWDM-каналы в красной полосе, в то время как демультиплексор разделяет DWDM-каналы в синей полосе. Используя красно-синий фильтр, можно объединить красные каналы передачи и синие каналы приема в одном волокне. |

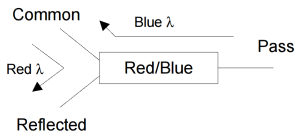

Пример красно-синего WDM в двунаправленном использовании |
|
Особенности:
|
Применения:
|
Технические характеристики:
|
Тип |
FWDM |
||
|
Длина волны канала передачи |
нм |
1547 ~ 1561 (красный) |
1530 ~ 1543.2 (синий) |
|
Длина волны канала отражения |
нм |
1530 ~ 1543.2 (синий) |
1547 ~ 1561 (красный) |
|
Вносимые потери в канале передачи |
дБ |
≤0.60 |
|
|
Вносимые потери в канале отражения |
дБ |
≤0.40 |
|
|
Пульсация канала |
дБ |
≤0.3 |
|
|
Изоляция смежного канала |
дБ |
≥30 |
|
|
Экспресс-изоляция канала |
дБ |
≥12 |
|
|
PDL |
дБ |
≤0.1 |
|
|
PMD |
пс/нс |
≤0.1 |
|
|
Направленность |
дБ |
≥55 |
|
|
Потеря при возврате |
дБ |
≥50 |
|
|
Управление мощностью |
мВт |
300 |
|
|
Рабочая температура |
℃ |
-5~+70 |
|
|
Температура хранения |
℃ |
-40~+85 |
|
|
Размеры упаковки |
мм |
φ5.5x34 |
|
Информация по заказу:
|
Длина волны |
Спецификация пакета |
Тип волокна |
Диаметр волокна |
Длина волокна |
Соединитель |
|
R / B = длина волны красного / синего спектров |
S1= Φ5.5 мм ×35 мм A0 = 90 ×20 × 10 мм A1 = 100 × 80 × 10 мм A2 = 120 ×80 × 18 мм Формат А3 = 140 × 115 × 18 мм R1 = 19 ”1U для установки в стойку X= Другие |
9=9/125 X= Другие |
25 = 250 мкм 90= 900 мкм 20 = 2,0 мм 30 = 3,0 мм X= Другие |
05 = 0,5 м 10 = 1,0 м 15 = 1,5 м X= Другие |
OO = Нет FP = FC/ PC FA = FC / APC SP = SC / PC SA = SC /APC STP = ST / PC STA= ST /APC LP = LC / PC LA = LC / APC X= Другие |
