Счет одиночных фотонов является фундаментальным методом для получения максимальной информации из светового сигнала. Этот метод широко используется при регистрации очень слабых световых сигналов. К примеру, метод счета фотонов часто применяют при исследовании биолюминесцентных реакций. В таких применениях ключевым параметром модуля фотоумножителя является максимальная скорость счета. Предлагаемые модули для счета фотонов могут работать со скоростями до 20 МГц. Возможность счета отдельных фотонов и высокое временное разрешение делают детекторы на основе ФЭУ особенно эффективными для регистрации предельно слабых и быстрых оптических сигналов.

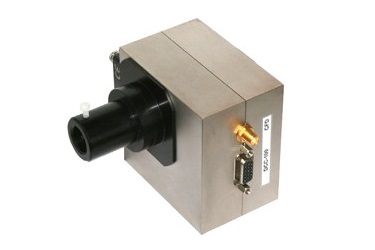

Детектор PMC-150 от Becker&Hickl – это охлаждаемый модуль ФЭУ для задач счета одиночных фотонов с корреляцией по времени (TCSPC-метод). Он состоит из компактного фотоэлектронного умножителя с малым временем отклика и элементом Пельтье, высоковольтного источника питания, гигагерцового импульсного усилителя и цепи для измерения величины тока.

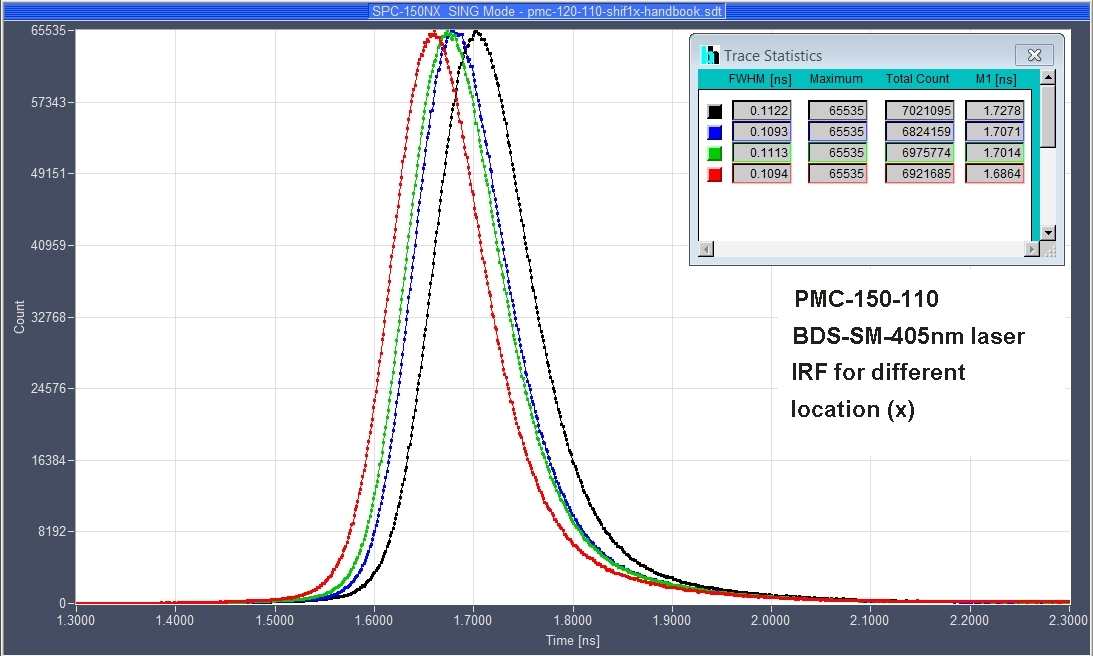

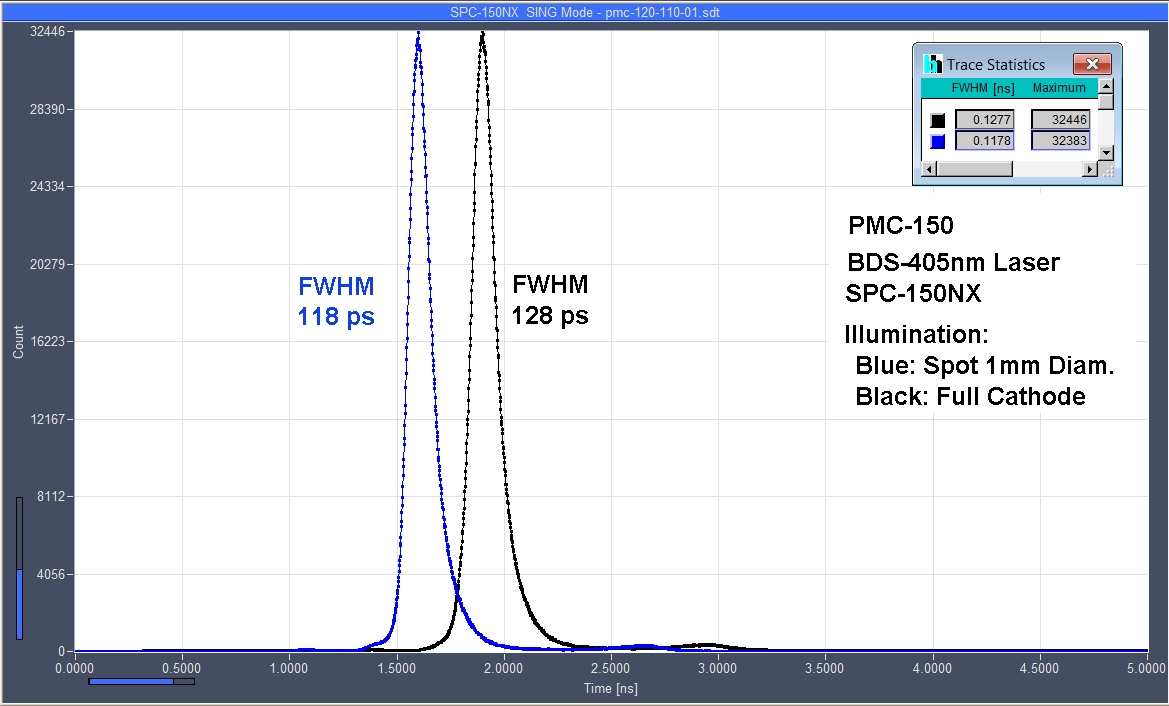

Благодаря высокому коэффициенту усиления и полосе пропускания прибора одиночный фотон создает на выходе импульс с амплитудой в диапазоне от 100 до 200 мВ и шириной импульса 1.5 нс. Высокий коэффициент усиления и эффективное экранирование минимизируют шумовые компоненты. Таким образом, PMC-150 обеспечивает высокое временное разрешение и превосходную эффективность счета. Аппаратная функция TCSPC детектора на основе данного модуля обладает шириной менее 130 пс (FWHM). Сдвиг аппаратной функции для разных мест фотокатода составляет менее 50 пс.
Условия перегрузки регистрируются чувствительным токовым выходом ФЭУ, о чем пользователя информируют мерцание светодиода, акустический сигнал и отображение логического сигнала перегрузки. Детектор PMC 150 работает через контроллер DCC-100 от Becker&Hickl, который обеспечивает рабочее напряжение для ФЭУ, ток для Пельтье холодильника, контролирует коэффициент усиления детектора и отключает ФЭУ в случае перегрузки. По сравнению с предыдущей версией детектора, PMC-100, PMC-150 обладает более узкой по ширине и более однородной в пределах активной области детектора аппаратной функцией.
Особенности:
- Временной отклик менее 150 пс (FWHM);
- Внутреннее Пельтье охлаждение – низкая скорость темнового счета;
- Внутренний ГГц предусилитель – высокая амплитуда выходного сигнала;
- Индикаторы и защита от перегрузки;
- Встроенный высоковольтный генератор;
- Нечувствителен к шуму;
- Стандартный C-mount адаптер;
- Управление через модуль DCC-100;
- Совместим со всеми приборами счета фотонов Becker&Hickl;
Технические параметры универсального TCSPC детектора PMC-150:
|
Параметр |
Значение | ||||
|
PMC-150-04 |
PMC-150-110 |
PMC-150-113 |
PMC-150-210 |
PMC-150-20 | |
|
Тип катода |
Multialkali, УФ |
Super Bialkali |
Super Bialkali, УФ |
Ultra Bialkali |
Extended Red |
|
Спектральный диапазон, нм |
185-870 |
230-700 |
185-700 |
230-700 |
300-900 |
|
Скорость темнового счета, при Т=22 0С, импульсы/сек |
20 |
5 |
5 |
10 |
500 |
|
Диаметр фотокатода |
8 мм | ||||
|
Флуктуации времени пролета для разных мест катода |
50 пс | ||||
|
Ширина функции одноэлектронного отклика |
1.5 нс (FWHM) | ||||
|
Амплитуда одноэлектронного отклика |
от 100 мВ до 200 мВ, Vgain=0.9 -1 В | ||||
|
Выходная полярность |
отрицательная | ||||
|
Скорость счета (непрерывная) |
> 5 МГц | ||||
|
Скорость счета (пиковая, <1 мкс) |
> 100 МГц | ||||
|
Индикатор перегрузки |
светодиод и акустический сигнал | ||||
|
Разъем выходного сигнала с детектора |
SMA | ||||
|
Выходной импеданс |
50 Ом | ||||
|
Источник питания (от платы DCC-100) |
+12 В, -12 В (только вентилятор), Пельтье ток 0.5 до 1 А | ||||
|
Габаритные размеры (ширина х длина х глубина) |
76х111х56 мм | ||||
|
Оптические переходники |
C-mount | ||||
|
Волоконный выход |
SMA 905 или FC, по запросу | ||||
|
Поставщик
|
Becker&Hickl |
