Поставщик
|
SGLUX |
|
Типы изделий
|
фотодиоды |

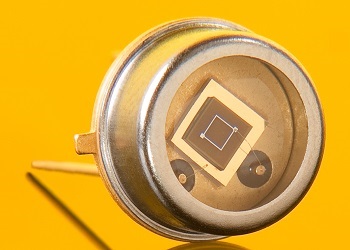

Ультрафиолетовые фотодиоды компании SGLUX выполнены на основе карбида кремния (SiC). Карбид кремния обеспечивает практически абсолютную нечувствительность к излучению в видимой области спектра, низкий темновой ток, а также низкий уровень шумов детекторов выполненных на его основе. Эти особенности делают SiC лучшим материалом для нечувствительных к видимой части спектра полупроводниковых УФ детекторов. Детекторы на основе SiC могут работать при температурах до 170°C. При этом температурный коэффициент невелик и составляет менее 0.1%/К. Вследствие низкого уровня шума (темновой ток менее < 1 фА) даже очень маленькая интенсивность может быть зарегистрирована. Так как соответствующий фототок невелик (порядка нА и ниже), следует уделить особое внимание схеме усиления. Если вы незнакомы с принципами усиления малых токов, пожалуйста, обратите внимание на УФ детекторы с предусилителем серии TOCON.
Особенности:
- активная область: 0.06 - 36 мм2;
- сегментированные фотодиоды для позиционно-чувствительных измерений;
- рабочие температуры от -55°C до +170°C;
- нечувствительность к видимой области спектра (Smax / S>405nm) > 1010;
- максимальное обратное напряжение 20 В.
Доступные опции и комплектующие:
- концентрирующая линза;
- оптический аттенюатор “MEGA” (до 0.5 Вт/см2);
- оптический аттенюатор “GIGA” (до 7 Вт/см2).

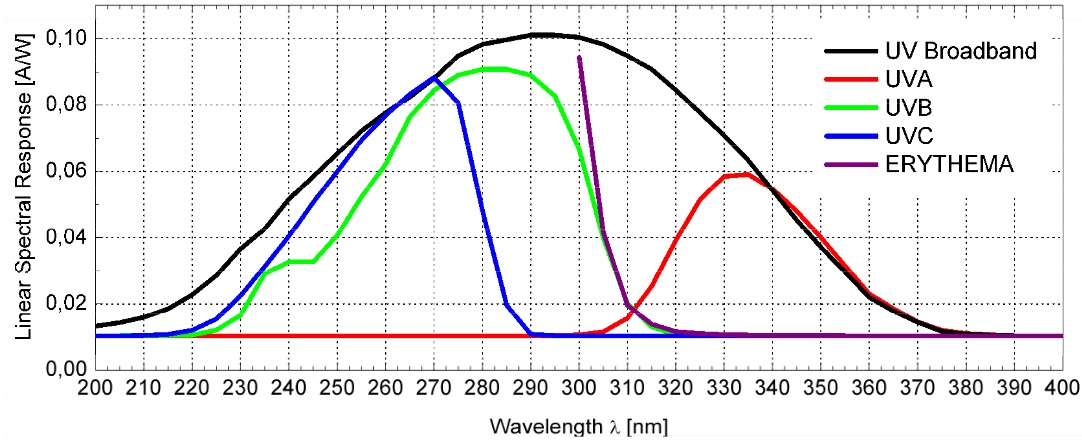

Ультрафиолетовые фотодиоды компании SGLUX на основе SiC разделены на следующие серии:
- UV Broadband фотодиоды на основе SiC без оптических фильтров с рабочим спектральным диапазоном от 221 до 358 нм (S=0.1*Smax) с максимумом чувствительности на 280 нм;
- UVA фотодиоды на основе SiC с фильтром с рабочим спектральным диапазоном от 309 до 367 нм (S=0.1*Smax) с максимумом чувствительности на 331 нм;
- UVB фотодиоды на основе SiC с фильтром с рабочим спектральным диапазоном от 231 до 309 нм (S=0.1*Smax) с максимумом чувствительности на 280 нм;
- UVC фотодиоды на основе SiC с фильтром с рабочим спектральным диапазоном от 225 до 287 нм (S=0.1*Smax) с максимумом чувствительности на 275 нм.
В нижеприведенной таблице представлены не все возможные варианты УФ фотодиодов. Возможны любые комбинации следующих параметров*:
- Площадь активной области;
- Рабочий диапазон: UV Broadband, UVA, UVB, UVC;
- Корпус: TO18, TO18 (укороченный корпус), ТО18 (третий дополнительный контакт заземления), TO5, TO5 (укороченный корпус), ТО5 (третий дополнительный контакт заземления).
*для фотодиодов в укороченных корпусах доступна лишь серия UVBroadband
Технические параметры УФ фотодиодов SiC:
|
Модель |
Корпус |
Площадь активной области, мм2 |
Темновой ток (Vобр= 1 В), фА |
Угол обзора детектора (~50% Iперп..), ° |
Ток короткого замыкания (освещенность на λmax), нА |
Дополнительная информация |
Документация |
|
UV Broadband фотодиоды (221-358 нм, S=0.1*Smax): | |||||||
|
SG01S-18 |
TO18 |
0.06 |
0.2 |
< 80 |
780 (10 мВт/см2) |
- |
|
|
SG01S-18S |
TO18 |
0.06 |
0.2 |
< 80 |
780 (10 мВт/см2) |
Укороченный корпус |
|
|
SG01S-18ISO90 |
TO18 |
0.06 |
0.2 |
< 80 |
780 (10 мВт/см2) |
Третий дополнительный контакт заземления |
|
|
SG01S-5 |
TO5 |
0.06 |
0.2 |
> 80 |
780 (10 мВт/см2) |
Корпус, обеспечивающий широкий угол обзора |
|
|
SG01M-18 |
TO18 |
0.2 |
0,7 |
< 80 |
2600 (10 мВт/см2) |
- |
|
|
SG01M-18S |
TO18 |
0.2 |
0,7 |
< 80 |
2600 (10 мВт/см2) |
Укороченный корпус |
|
|
SG01M-18ISO90 |
TO18 |
0.2 |
0,7 |
< 80 |
2600 (10 мВт/см2) |
Третий дополнительный контакт заземления |
|
|
SG01M6H-18 | TO18 | 0.2 | 0,7 | < 80 | 2600 (10 мВт/см2) | 6H SiC чип | |
|
SG01M-5Lens |
TO5 |
11 |
0,7 |
20 |
140 (10 мкВт/см2) |
Концентрирующая линза |
|
|
SG01M6H-5 | TO5 | 0.2 | 0,7 | > 80 | 2600 (10 мкВт/см2) | 6H SiC чип | |
|
SG01D-18 |
TO18 |
0.5 |
1.7 |
< 80 |
6.5 (10 мкВт/см2) |
- |
|
|
SG01D-5Lens | TO5 | 27.5 | 1.7 | 20 | 350 (10 мкВт/см2) | - | |
|
SG01L-18 |
ТО18 |
1 |
3.3 |
< 80 |
13 (10 мкВт/см2) |
- |
|
|
SG01L-18ISO90 |
ТО18 |
1 |
3.3 |
< 80 |
13 (10 мкВт/см2) |
Третий дополнительный контакт заземления |
|
|
SG01L-5ISO90 | TO5 | 1 | 3.3 | 50 | 13 (10 мкВт/см2) | - | |
|
SG01L-5Lens | TO5 | 1 | 3.5 | 20 | 700 (10 мкВт/см2) | - | |
|
SG01L-5 |
ТО5 |
1 |
3,3 |
< 80 |
13 (10 мкВт/см2) |
- |
|
|
SG01F-5ISO90 | ТО5 | 1.82 | 6 | 50 | 2.4 (1 мкВт/см2) | - | |
|
SG01Q-5 | ТО5 | 4 x 1.4 | 47 | > 80 | 18 (10 мкВт/см2) | - | |
|
SG01XL-5 |
ТО5 |
7.6 |
25.3 |
50 |
99 (10 мкВт/см2) |
- |
|
|
SG01XL-5ISO90 | ТО5 | 7.6 | 25.3 | 50 |
99 (10 мкВт/см2) | - | |
|
SG01XXL-8ISO90 | TO8 | 36 | 120 | 50 |
468 (10 мкВт/см2) | - | |
|
UVA фотодиоды (309-367 нм, S=0.1*Smax): | |||||||
|
SG01S-A18 |
TO18 |
0.06 |
0.2 |
50 |
222 (10 мВт/см2) |
- |
|
|
SG01M-A18 |
TO18 |
0.2 |
0.7 |
50 |
740 (10 мкВт/см2) |
- |
|
|
SG01M-A5 |
TO5 |
0.2 |
2 |
50 |
740 (10 мВт/см2) |
- |
|
|
SG01D-A18 |
TO18 |
0.5 |
1.7 |
50 |
1.85 (10 мкВт/см2) |
- |
|
|
SG01L-A5 |
TO5 |
1 |
3.3 |
50 |
3.7 (10 мкВт/см2) |
- |
|
|
SG01L-A18 |
TO18 |
1 |
3.3 |
50 |
3.7 (10 мкВт/см2) |
- |
|
|
SG01XL-A5 |
TO5 |
7.6 |
25.3 |
60 |
28 (10 мкВт/см2) |
- |
|
|
UVB фотодиоды (230-315 нм, S=0.1*Smax): | |||||||
|
SG01S-B18 |
TO18 |
0.06 |
0.2 |
50 |
750 (10 мВт/см2) |
- |
|
|
SG01M-B18 |
TO18 |
0.2 |
0.7 |
80 |
2500 (10 мкВт/см2) |
- |
|
|
SG01M-B5 |
TO5 |
0.2 |
0.7 |
50 |
2500 (10 мВт/см2) |
- |
|
|
SG01D-B18 |
TO18 |
0.5 |
1.7 |
40 |
6.25 (10 мкВт/см2) |
- |
|
|
SG01D-B18ISO90 | TO18 | 0.5 | 1.7 | 40 | 6.25 (10 мкВт/см2) | - | |
|
SG01L-B5 |
TO5 |
1 |
3.3 |
80 |
12.5 (10 мкВт/см2) |
- |
|
|
SG01L-B18 |
TO18 |
1 |
3.3 |
50 |
12.5 (10 мкВт/см2) |
- |
|
|
SG01XL-B5 |
TO5 |
7.6 |
25.3 |
50 |
95 (10 мкВт/см2) |
- |
|
|
UVC фотодиоды (225-287 нм, S=0.1*Smax): | |||||||
|
SG01S-C18 |
TO18 |
0.06 |
0.2 |
50 |
720 (10 мВт/см2) |
- |
|
|
SG01S-C5 |
TO5 |
0.06 |
0.2 |
50 |
720 (10 мВт/см2) |
- |
|
|
SG01M-C5 |
TO5 |
0.2 |
0.7 |
50 |
2400 (10 мВт/см2) |
- |
|
|
SG01D-C18 |
TO18 |
0.5 |
1.7 |
50 |
6 (10 мкВт/см2) |
- |
|
|
SG01L-C5 |
TO5 |
1 |
3.3 |
50 |
12 (10 мкВт/см2) |
- |
|
|
SG01L-C18 |
TO5 |
1 |
3.3 |
50 |
12 (10 мкВт/см2) |
- |
|
|
SG01XL-C5 |
TO5 |
7.6 |
25.3 |
50 |
91 (10 мкВт/см2) |
- |
|
