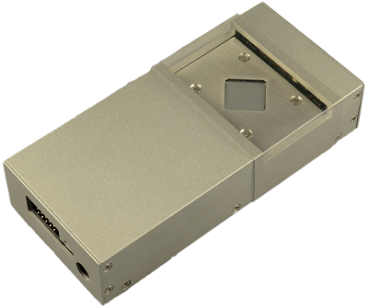

Трекер частиц WidePIX 3D компании Advacam был разработан с особым акцентом на отслеживание частиц, что часто требуется в научных экспериментальных работах. Четыре универсальных модуля WidePIX 3D компактны и синхронизированы, обеспечивая возможность трехмерного отслеживания частиц. Компактная и плотная конструкция обеспечивает очень широкое поле обзора до 164°, а маленький размер пикселей обеспечивает точное определение направления.
В WidePIX 3D каждый слой состоит из кремниевой флип-микросхемы толщиной 300 мкм, соединенной с микросхемой считывания Timepix, толщина которой уменьшена до 100 мкм. Расстояние между двумя датчиками в последующих слоях составляет всего 250 мкм (т.е. меньше толщины одного датчика).
Технические параметры позиционно-чувствительных рентгеновских камеры WidePIX 3D компании Advacam:
|
Параметр |
Значение |
|
Материал сенсора |
кремний (Si) |
|
Толщина сенсора |
300 мкм, 500 мкм и 675 мкм |
|
Активная область |
14х14 мм |
|
Скорость считывания |
50 кадров/с |
|
Интерфейс передачи данных |
USB 2.0 |
|
Число пикселей |
256х256, 4 слоя |
|
Шаг пикселя |
55 мкм |
|
Режим работы пикселя |
счет единичных фотонов, режим Time-over-Threshold (время над порогом), режим Time-of-Arrival (время прихода) |
|
Шаг порогового разрешения |
0.1 кэВ |
|
Энергетическое разрешение |
0.8 кэВ (THL) и 2 кэВ (ToT) |
|
Скорость счета фотонов одного пикселя |
3e6 фотонов/с/пиксель |
|
Тип чипа считывания |
Timepix |
|
Разрешение |
9 пар линий/мм |
|
Вес |
350 грамм |
|
Габаритные размеры |
175 x 65 x 20 мм (ДxШxВ) |
|
Программное обеспечение |
Pixet Pro |
|
Поставщик
|
Advacam |
