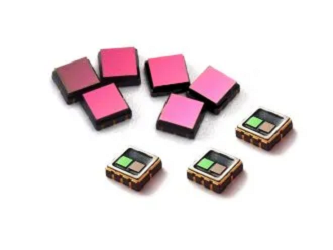

Модули Heimann Sensor серии HCM включают в себя термопарный датчик и оптический фильтр, а также аналоговую ASIC схему для обработки сигнала внутри небольшого SMD-корпуса. Коэффициент усиления ASIC может быть установлен на 2150 или 4300 с помощью внутреннего резистора. Модули оснащены системой температурной компенсации для работы в условиях изменения температуры окружающей среды. Напряжение питания датчика можно регулировать в диапазоне от 2.7 В до 5 В.
|
Оптические фильтры |
Особенности: - Компактный SMD-корпус; - Интегрированная ASIC схема с аналоговым выходом; - Встроенная система температурной компенсации; - Большой выбор оптических фильтров; - Широкий рабочий диапазон от -20 ° C до 120 ° C; - Идеально подходят для измерения концентрации газа. |
Технические характеристики ИК модулей серии HCM от Heimann Sensor:
|
HCM C12 |
HCM C2c2 |
HCM C22 |
HCM E222 |
Ед. измерения | |
|
Количество каналов |
1 |
1 |
1 |
2 | |
|
Площадь основания датчика |
3.8x3.8 |
3.8x3.8 |
3.8x3.8 |
5x5 |
мм² |
|
Размер элементов |
0.61² |
0.76² |
1.2² |
1.2² |
мм² |
|
Чувствительность по напряжению |
22 |
30 |
63 |
63 |
В мм² / Вт |
|
Чувствительность |
58 |
52 |
44 |
44 |
В / Вт |
|
Сопротивление R_TP |
86 |
75 |
84 |
84 |
кОм |
|
Шум |
38 |
35 |
37 |
37 |
нВ / Гц½ |
|
Обнаружительная способность |
0.9e8 |
1.1e8 |
1.4e8 |
1.4e8 |
см Гц½ / Вт |
|
Постоянная времени |
<5 |
10 |
10 |
10 |
мс |
|
Напряжение системы температурной компенсации |
1.4 |
1.4 |
1.4 |
1.4 |
В |
|
Усиление сенсора |
4300 или 2150 |
4300 или 2150 |
4300 или 2150 |
4300 или 2150 |
В / В |
|
Поле обзора |
120 |
120 |
120 |
120 |
градусы |
|
Рабочая температура |
-20 .. 120 |
-20 .. 120 |
-20 .. 120 |
-20 .. 120 |
°C |
|
Температура хранения |
-40 .. 120 |
-40 .. 120 |
-40 .. 120 |
-40 .. 120 |
°C |

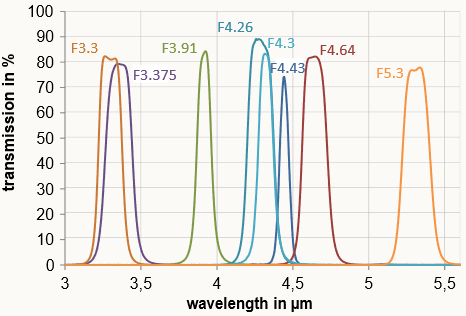

Доступные варианты фильтров для ИК модулей серии HCM от Heimann Sensor:
|
Газ |
Центральная длина волны (нм) |
Ширина луча на уровне половинной мощности (нм) |
Фильтр |
|
CH₄ |
3300 |
160 |
F3.3/160 |
|
HC |
3375 |
190 |
F3.375/190 |
|
CO₂ |
4260 |
180 |
F4.26/180 |
|
CO₂ |
4300 |
110 |
F4.3/110 |
|
CO₂ |
4430 |
60 |
F4.43/60 |
|
CO |
4640 |
180 |
F4.64/180 |
|
CO |
4640 |
90 |
F4.64/90 |
|
N₂O |
4530 |
85 |
F4.53/85 |
|
NO |
5300 |
180 |
F5.3/180 |
|
- (ref.) |
3910 |
90 |
F3.91/90 |
