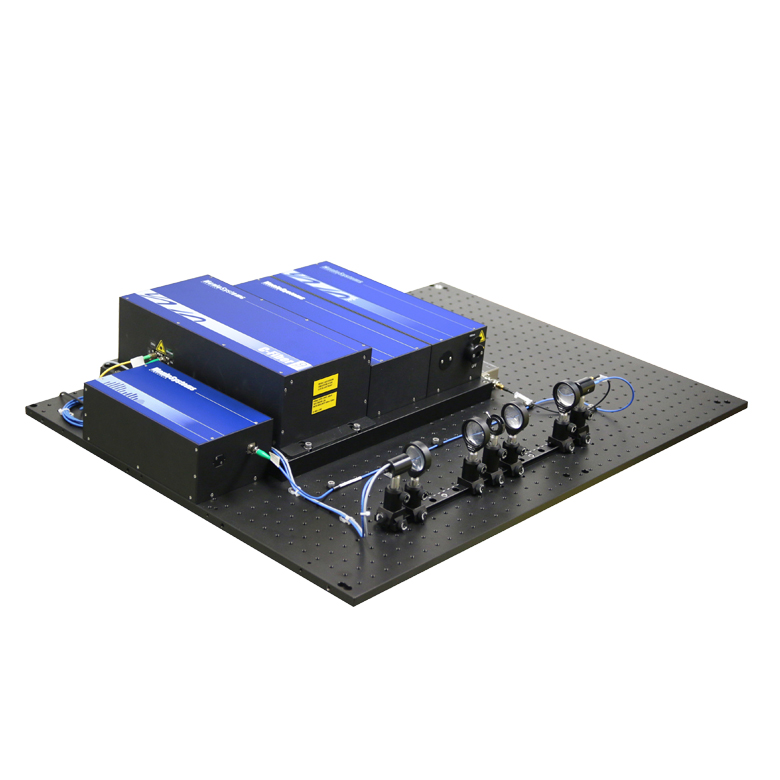

Терагерцовый спектрометр Menlo Systems TERA-K15-SYNC, сопряженный с оптоволокном, обеспечивает комплексное решение для быстрой широкополосной ТГц-спектроскопии с разрешением по времени, предлагая максимальную гибкость для научных ТГц-приложений.
Данная система включает новейший фемтосекундный лазерный источник Menlo Systems на базе уникальной технологии синхронизации мод figure 9® с длиной волны излучения 1.5 мкм, волоконно-оптический путь света с линией задержки, путь ТГц волны с ТГц излучателем, ТГц детектор и ТГц оптику, управляющую электронику и ПК с программным обеспечением для сбора и обработки данных.
Линия задержки обеспечивает гибкость, охватывая диапазон в более чем 850 пс, и выполняет быстрое сканирование до 20 Гц в соответствующих временных окнах. Схема сбора данных без синхронного усилителя в сочетании с мощными модулями ТГц излучателя, сопряженного с оптоволокном, и приемника Menlo Systems гарантирует высокую пропускную способность и динамический диапазон с высокой скоростью сканирования.
Для приложений формирования терагерцового изображения модуль TERA Image может быть интегрирован в установку, которая включает в себя программное обеспечение для получения и реконструкции изображений. Программное обеспечение ImageLab, основанное на многомерных статистических методах, позволяет пользователю анализировать и классифицировать полученные гиперспектральные ТГц-изображения.
Функционал лазерного источника системы может быть расширен дополнительными лазерными выходными портами на 780 нм и 1560 нм. Для проведения ТГц время-разрешенной спектроскопии (THz-TDS) с оптическим возбуждением образца на этих длинах волн, TERA-K15-SYNC можно обновить с помощью дополнения THz-Pump-Probe.
Кроме того, с опцией SYNC, TERA-K15-SYNC может быть синхронизирован с внешним источником, таким как синхротрон или лазерный источник, для которого Menlo Systems предоставляет синхронизирующую электронику RRE-SYNCRO для фазовой синхронизации.
|
Особенности: - Модульная платформа; - Ширина полосы: более 5 ТГц; - Динамический диапазон: более 90 дБ; - Скорость сканирования: до 20 Гц; - Диапазон сканирования: более 850 пс; - Платформа быстрого сбора данных без синхронного усилителя; - Вывод излучения нескольких лазерных длин волн; - Фемтосекундный оптоволоконный лазер с технологией figure 9®; - Дистанционное управление и передача данных по сети; - Геометрия сканирования на отражение и пропускание. |
Применения: - Широкополосная ТГц спектроскопия; - Определение характеристик материала; - Время-разрешенная ТГц спектроскопия; - Исследование характеристик твердотельных ТГц источников; - Исследование характеристик квантово-каскадных лазеров; - Исследование синхротронного излучения; - Испытание ТГц компонентов; - Неразрушающий контроль и оценка качества; - ТГц визуализация; - Терагерцовая плазмоника. |
|
Компоненты системы | |
|
Оптическая система |
Электроника для измерений и управления |
|
· C-FIBER или C-FIBER-780 фемтосекундный лазерный источник; · Оптоволоконная линия задержки; · Оптоволоконный ТГц излучатель и приемник · Оптический путь на основе ТГц линз серии TPX. |
· Контроллер линии задержки; · Платформа сбора данных; · ПК и Программное обеспечение; · Трансимпедансный усилитель. |
