Конфигурация оптического телескопа обеспечивает возможность увеличения видимого углового размера объектов. Оптическая телескопическая система широко используется в оптике и используется в различных конфигурациях с двумя линзами или двумя изогнутыми зеркалами.
Отношение и расстояние между фокусными расстояниями таких линз или изогнутых зеркал определяют угловое увеличение входного луча. Стандартные конфигурации таких систем: телескоп Ньютона, система на базе изогнутых зеркал и система на базе внеосевых параболических зеркал. Поскольку эти конфигурации чувствительны к расположению линз и зеркал относительно оптической оси, а также относительно друг друга, юстировка такого устройства довольно утомительна. Данный процесс становится еще сложнее при использовании широкополосных источников.

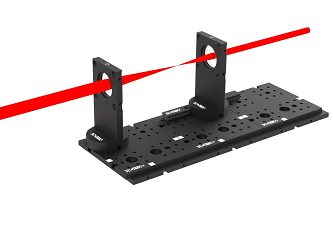

Платформа 3DOptix BreadBox ™ обладает модульной конструкцией, а также универсальными держателями и адаптерами, что значительно упрощает процесс сборки оптической телескопической системы. Благодаря высокой точности позиционирования строительных блоков 3DOptix и тому, что пучок света распространяется строго вдоль оптической оси, очень просто собрать такую установку на базе каркасных систем 3DOptix BreadBox™. При этом пользователю понадобится потратить минимальные усилия на юстированние системы.

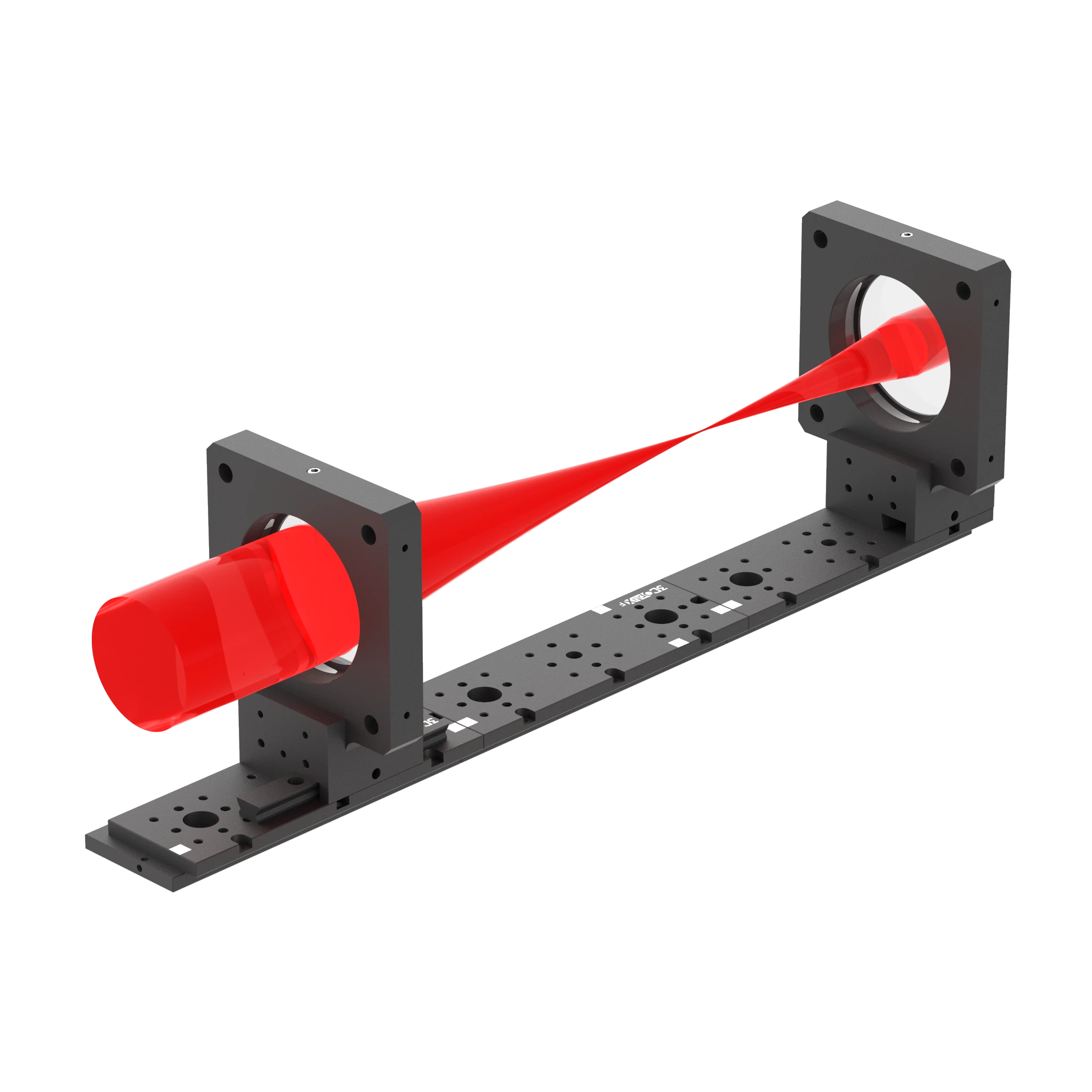

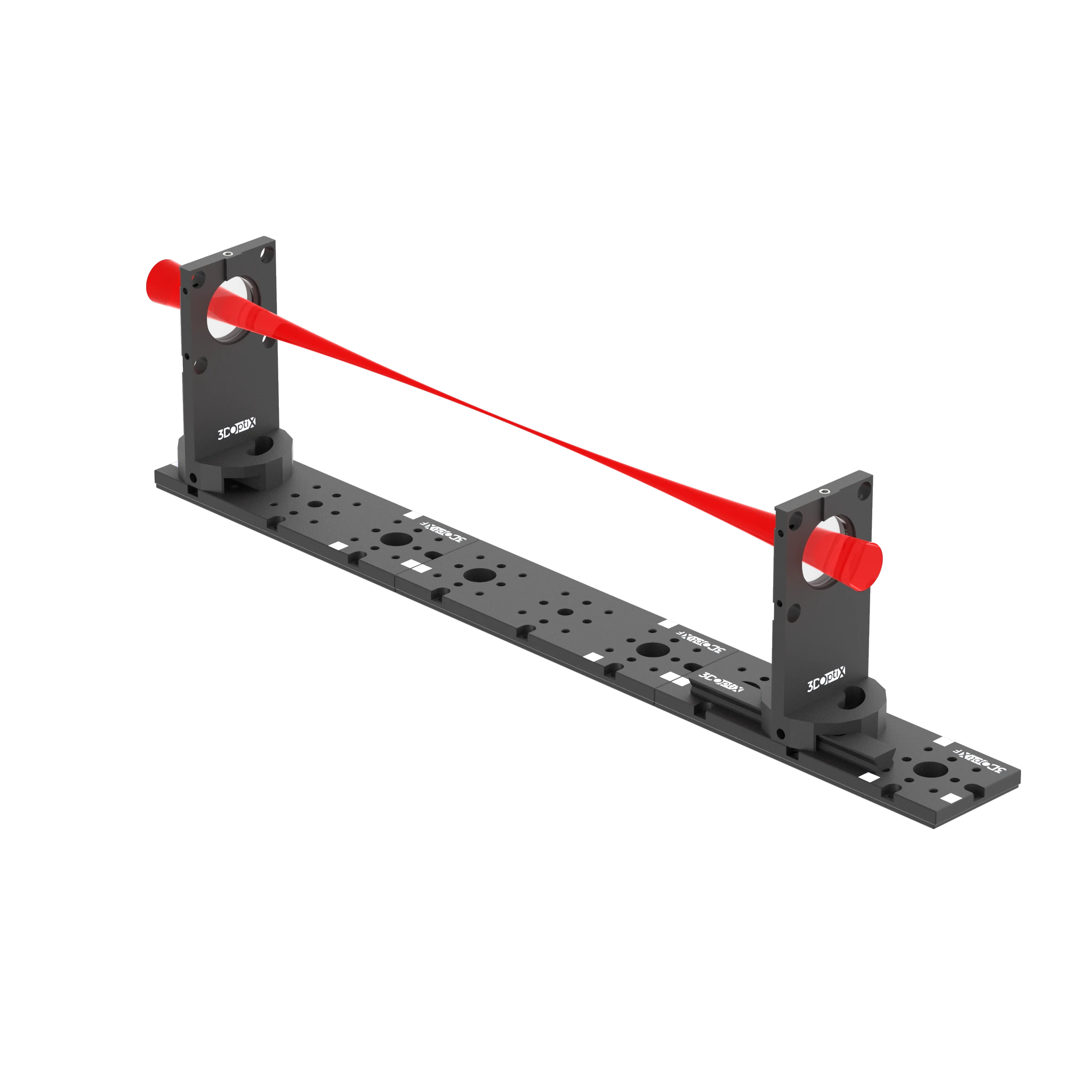

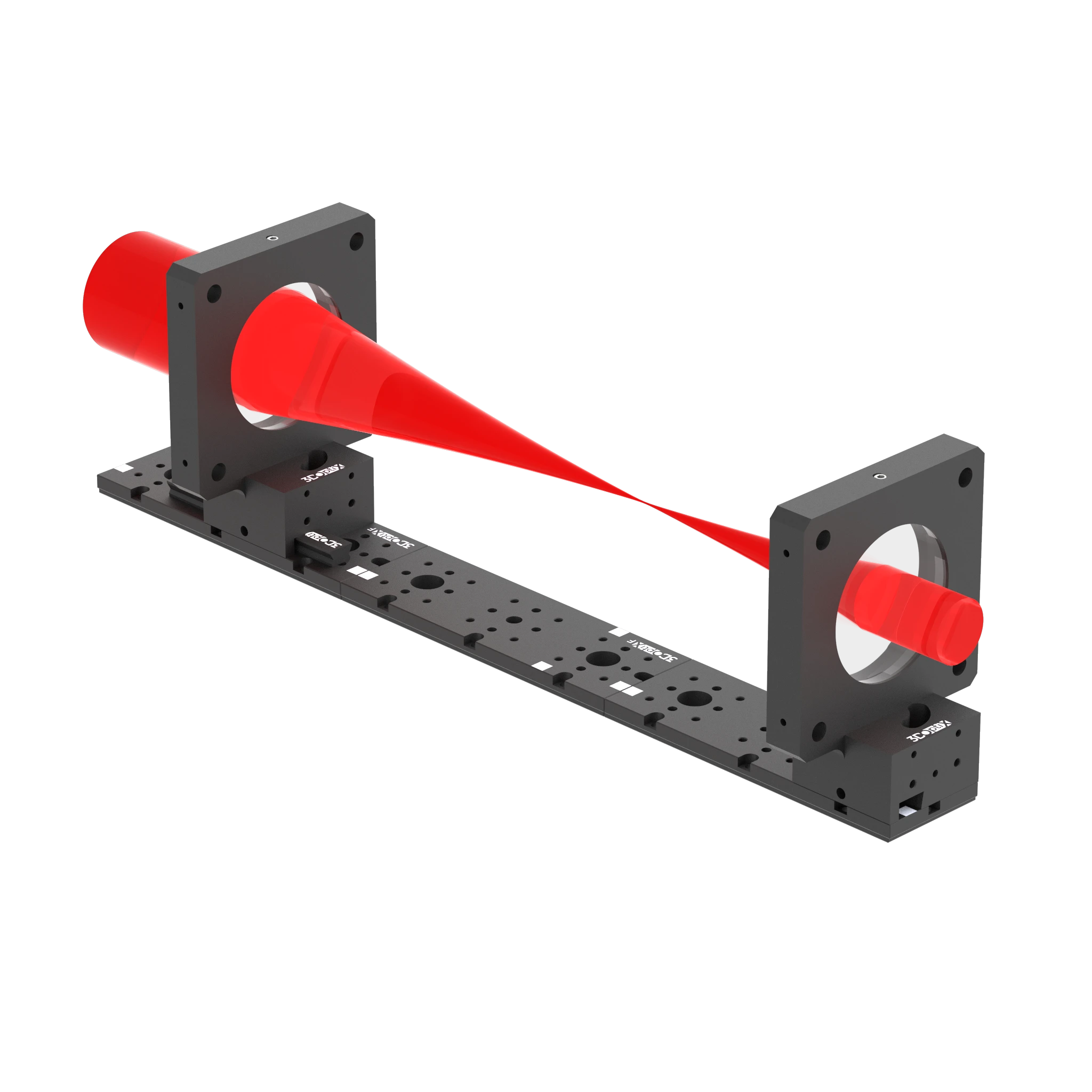

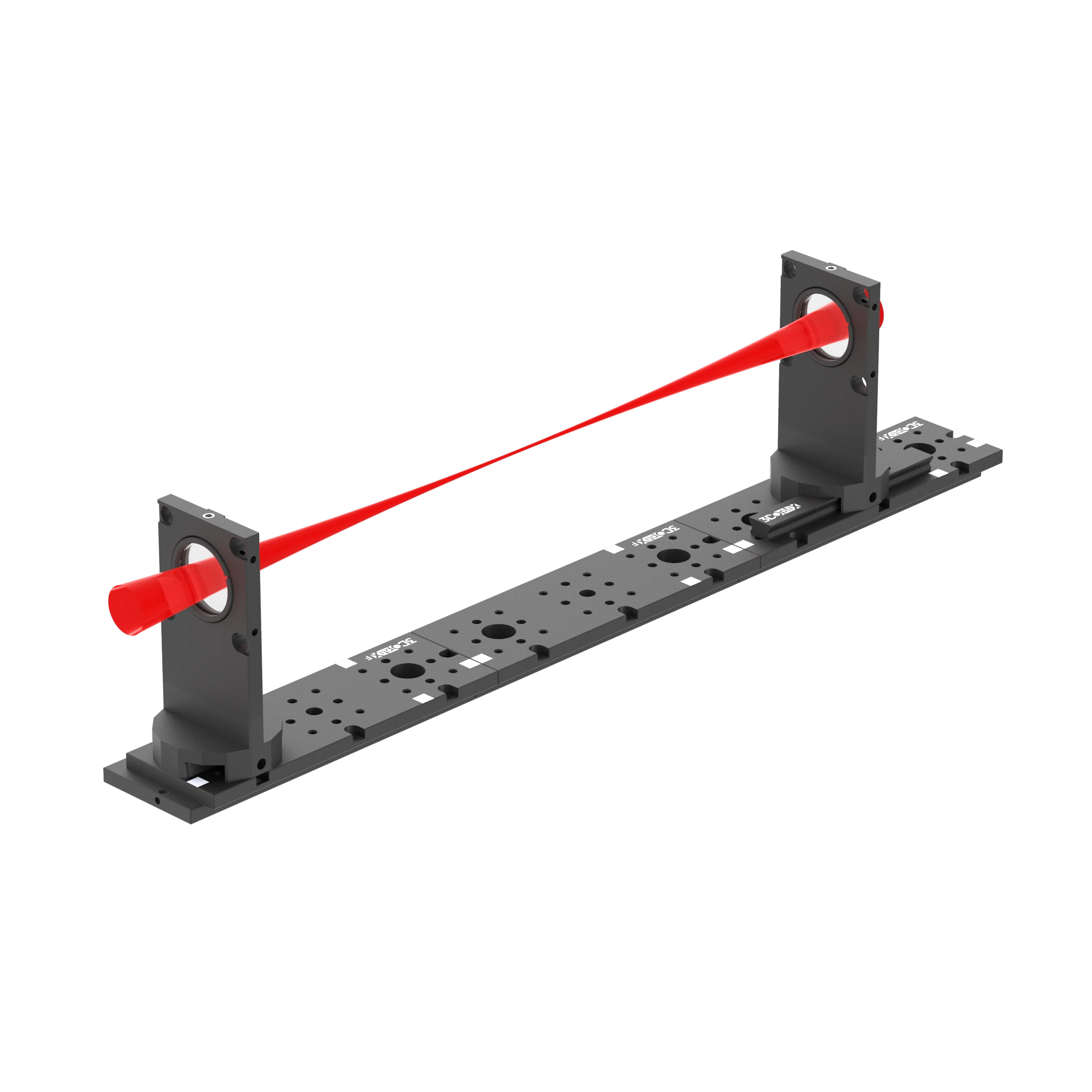

Обзор телескопической системы 90811 3DOptix
Компания 3Doptix предлагает два семейства похожих систем: оптическую системы для нелинейной оптической генерации без фокусирующих элементов и оптические системы для задач нелинейной оптики с фокусирующей линзой или параболическим зеркалом.
Представленная системы предназначены для оптических элементов Ø1 "/ 25 мм и Ø2"/50 мм. Также возможно использование элементов Ø0.5" / 12.5 мм и их комбинаций. Оптомеханические компоненты 3DOptix совместимы со всеми стандартными оптическими элементами крупных производителей, таких как Thorlabs, Edmund Optics и т. д. Благодаря платформе BreadBox 3DOptix теперь исследователи могут сосредоточиться на экспериментах, а не на юстировке оптических систем.
|
Основные плюсы: - точность; - может использоваться вместе с другими системами 3DOptix; - совпадение оптической оси входящего в систему и выходящего из нее излучения; - легкость юстировки. |
Применение: - расширение пучка; - микроскопия; - голография. |
|

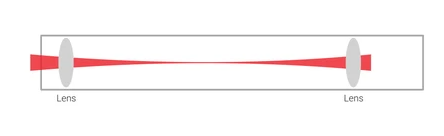

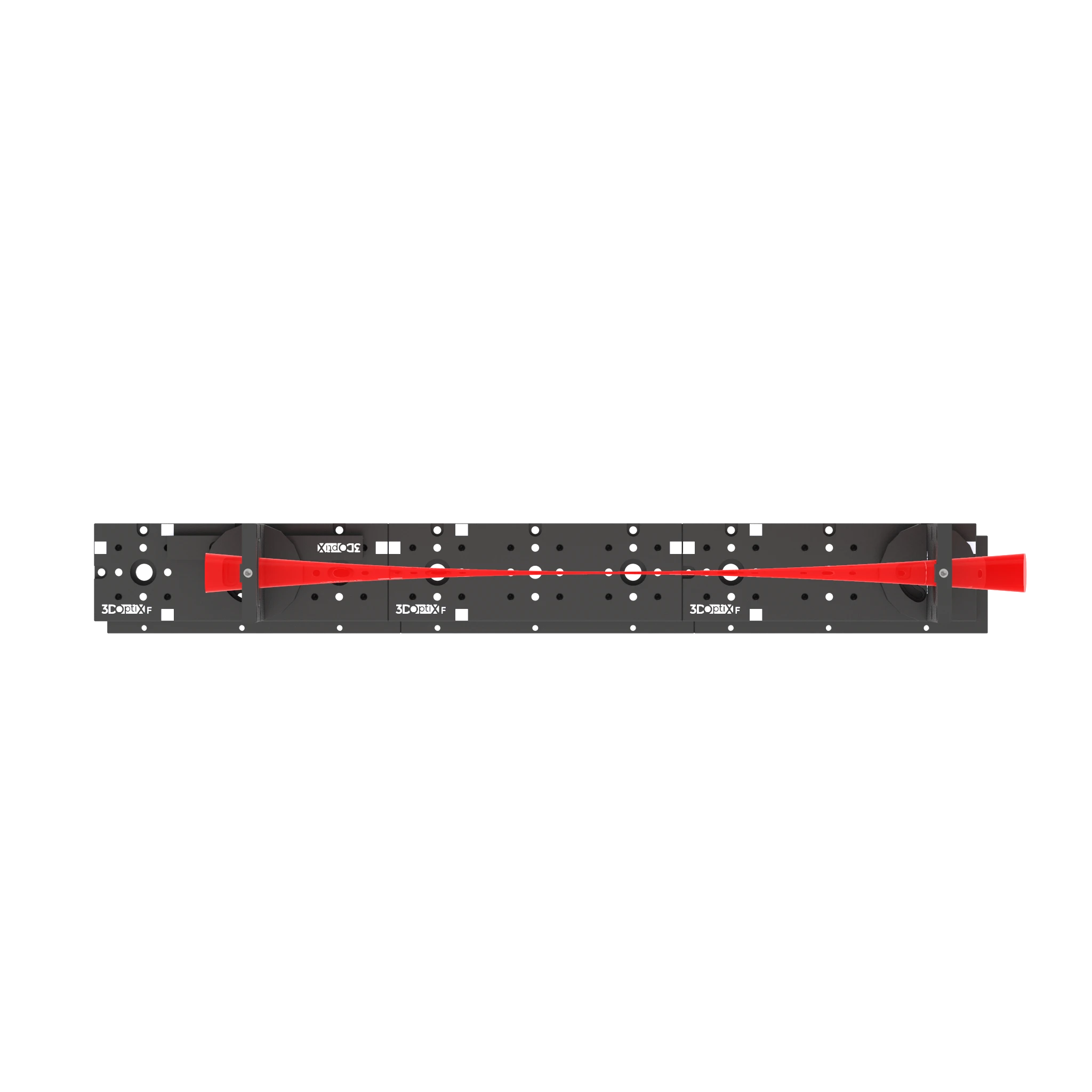

90811 |

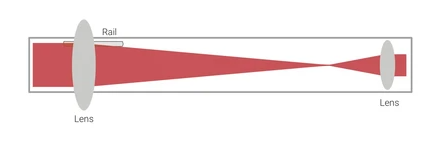

90812 |

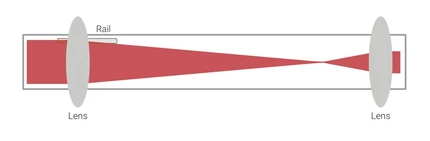

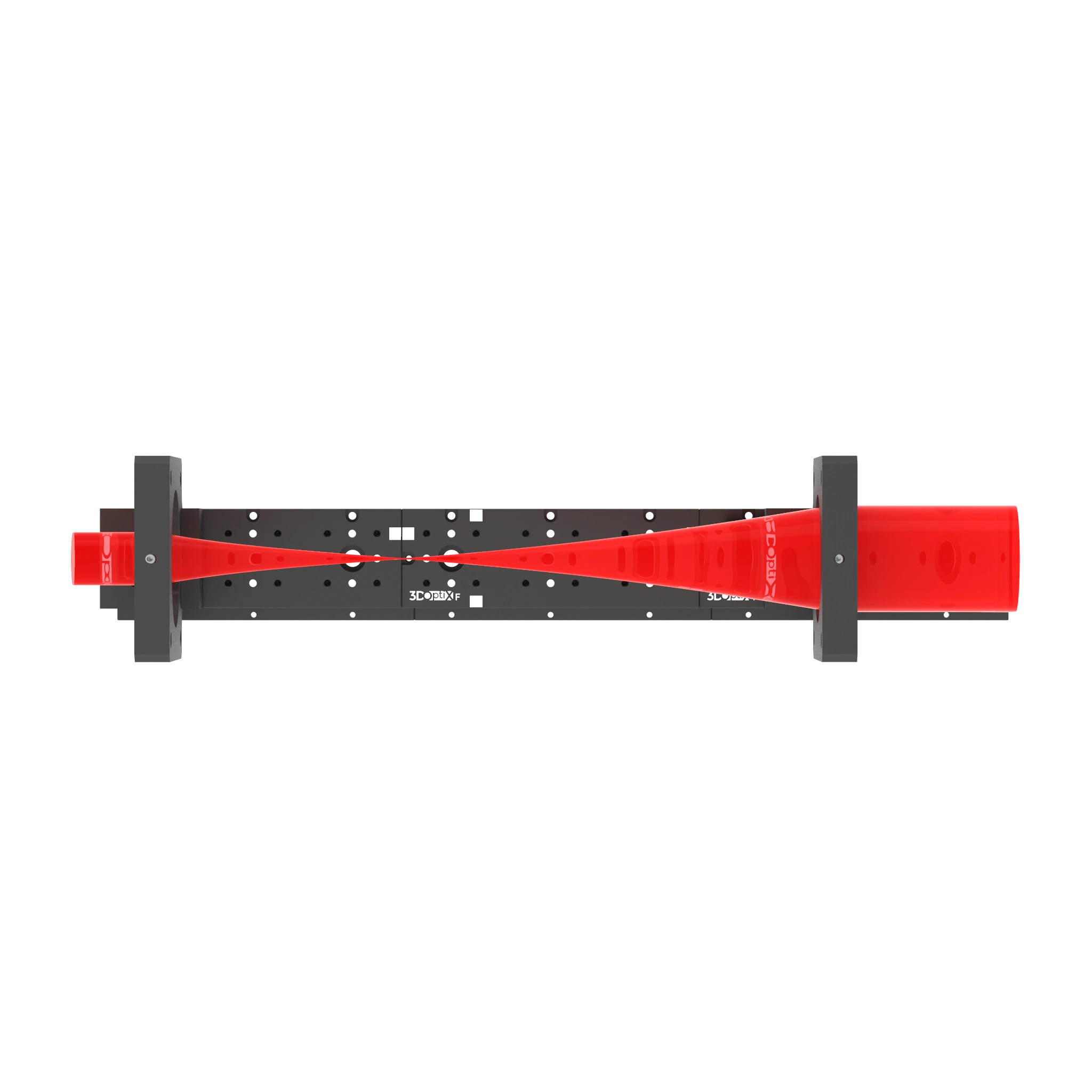

90813 |
|
|
|
Комплектующие:
|
Парт-номер |
Элемент |
Количество |
||||
|
90811A |
90811B |
90812A |
90812B |
90813A |
||
|
20022/20022-M |
Плита каркаса 1х3 |
3 |
3 |
3 |
3 |
3 |
|
20551/20551-М |
Крепление 1х2 для круглых оптических элементов Ø1"/25 мм |
2 |
1 |
1 |
0 |
0 |
|
20680/20680-M |
Крепление для круглых оптических элементов Ø2"/50 мм |
0 |
1 |
0 |
1 |
0 |
|
40550/40550-M |
Крепление 1х1 для круглых оптических элементов Ø2"/50 |
0 |
0 |
1 |
1 |
2 |
|
20650/20650-M |
Ласточкин хвост (рельса) |
1 |
1 |
1 |
1 |
1 |
|
Поставщик
|
3DOptix |
