Поставщик
|
Becker&Hickl |
|
Тип прибора
|
TCSPC платы |
|
Применение
|
для счета фотонов |
|
Тип детектора счета фотонов
|
TCSPC платы |

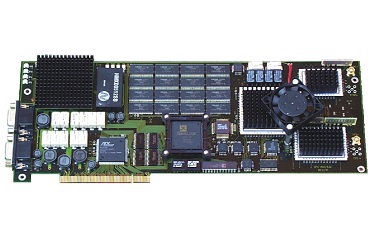

TCSPC плата SPC-830 представляет собой высокоскоростную плату подсчета единичных фотонов с корреляцией по времени для флуоресцентной корреляционной спектроскопии и визуализации времени затухания флуоресценции (FLIM) с высоким разрешением. В комплект поставки входит бесплатное программное обеспечение для работы с Windows 7/8/Vista/XP (другие версии доступны под запрос), настраиваемое на различные конфигурации плат и осуществляющее вычисления в реальном времени.
Особенности:
- полная пикосекундная система визуализации на одной PCI плате;
- пикосекундное разрешение;
- очень высокая чувствительность;
- многодетекторная работа;
- высокоскоростной опрос;
- работает при любой скорости сканирования микроскопа;

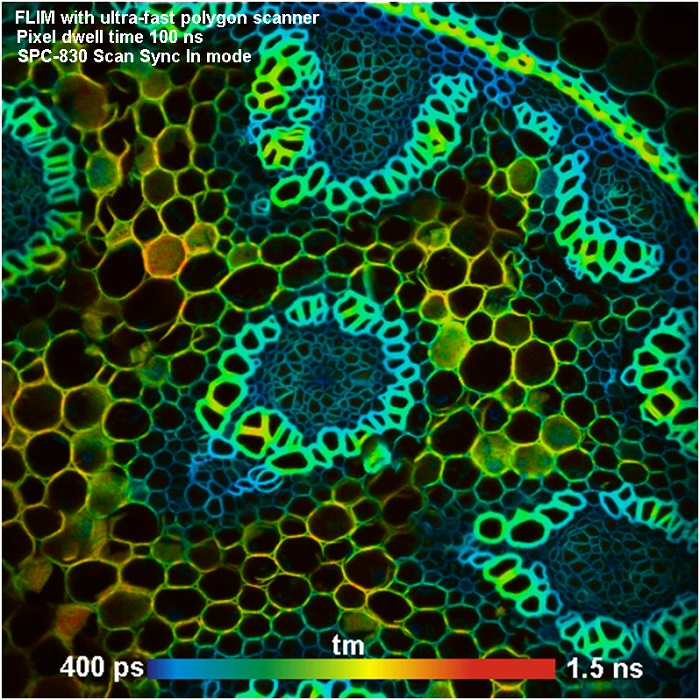

- визуализации пикосекундного времени жизни с высоким разрешением;
- FRET визуализация;
- одноточечная визуализация медленно протекающих процессов;
- FCS, FIDA, FILDA, BIFL измерения;
- режим распределения фотонов и режим временных меток;
- полезная скорость счета детектора до 8 МГц;
- мертвое время 125 нс;
- обратный режим старт/стоп: частота повторения лазера до 200 МГц;
- электронное временное разрешение 6.6 пс (RMS) / 2.5 пс (FWHM);
- временное разрешение канала до 813 фс;
- размер изображения 4096х4096 точек;
- размер буферной памяти 8 миллионов фотонов;
- специализированное ПО для Windows 7/8/Vista/XP;
- активный и пассивный контроль сканирования;
- прямое подключение к детекторам для счета фотонов.

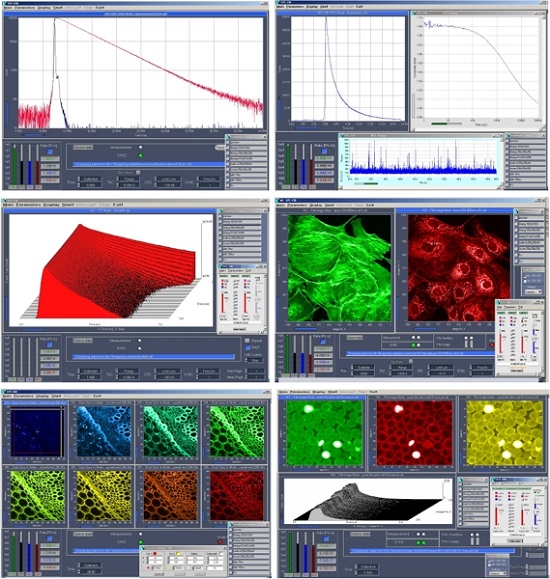

Особенности программного обеспечения:
- визуализация FLIM изображений;
- вычисление FCS, PCH и MCS следов в реальном времени;
- возможность подстройки в зависимости от конфигурации системы;
- параллельная работа до 4-х SPC или DPС плат;
- отображение кривых в реальном времени;
- полный доступ ко всем функциям SPC платы;
- одно программное обеспечение для всех TCSPC модулей;
- функции накопления и автоматического сохранения;
- режим осциллографа;
- одиночный и повторяющийся режим;
- последовательный режим;
- режим визуализации;
- режим временных меток;
- режим визуализации временных меток;
- интегрированный контроль сканирования;
- режим 2D и 3D отображения;
- отображение кривых в 3D режиме, цветной режим;
- визуализация многоспектральных FLIM изображений;
- функции обработки кривых в режиме 2D и 3D отображения;
- загрузка предустановленных настроек;
- сохранение, загрузка и преобразование распределения фотонов и данных о временных метках.
Применения:
- измерение времени жизни при флуоресценции;
- диффузная оптическая корреляция;
- многоспектральное измерение времени жизни;
- запись пролетных эффектов времени жизни при флуоресценции;
- односпектральный и многоспектральный FLIM;
- мозаичный FLIM, продольный, боковой;
- одновременный PLIM и FLIM режим;
- визуализация при флуоресцентном резонансном переносе энергии (FRET);
- функциональная инфракрасная спектроскопия;
- спектрометрия одиночных молекул;
- анализ гистограмм FCS, FCCS, счета фотонов.
Параметры TCSPC платы SPC-830:
|
Параметр |
Значение | |||||||||||
|
Фотонный канал (вход старт): |
| |||||||||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||||||||||
|
Временное разрешение (FWHM/RMS) |
6.5 пс /2.5 пс | |||||||||||
|
Диапазон оптимального входного напряжения |
-30 мВ до -1 В | |||||||||||
|
Минимальная ширина входного импульса |
400 пс | |||||||||||
|
Порог |
0 мВ до -500 мВ | |||||||||||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||||||||||
|
Канал синхронизации (вход стоп): |
| |||||||||||
|
Принцип работы |
усилитель-дискриминатор со следящим порогом (CFD) | |||||||||||
|
Диапазон оптимального входного напряжения |
-30 мВ до -1 В | |||||||||||
|
Минимальная ширина входного импульса |
400 пс | |||||||||||
|
Порог |
0 мВ до -500 мВ | |||||||||||
|
Частотный диапазон |
0 до 200 МГц | |||||||||||
|
Делитель частоты |
1-2-4-8-16 | |||||||||||
|
Регулировка пересечения нуля |
-100 мВ до +100 мВ | |||||||||||
|
Время-амплитудный преобразователь/АЦП: |
| |||||||||||
|
Принцип работы |
генератор линейно изменяющегося напряжения/ждущий усилитель | |||||||||||
|
Диапазон время-амплитудного преобразователя |
50 нс до 5 мкс | |||||||||||
|
Коэффициент усиления ждущего усилителя |
1 до 15 | |||||||||||
|
Смещение ждущего усилителя |
0 до 100% время-амплитудного преобразователя | |||||||||||
|
Временной диапазон, включая ждущий усилитель |
3.3 нс до 5 мкс | |||||||||||
|
Минимальное Время/Канал |
813 фс | |||||||||||
|
Принцип АЦП |
50 нс 12 бит Flash АЦП с коррекцией ошибки | |||||||||||
|
Дифференциальная нелинейность |
<0.5% rms, тип. <1% пик-пик | |||||||||||
|
Опрос данных (режим гистограммы): |
| |||||||||||
|
Метод |
4-размерный гистограммный процесс на плате по координате x, y, времени t и числу детекторных каналов | |||||||||||
|
Мертвое время |
125 нс, не зависит от скорости компьютера | |||||||||||
|
Насыщенная скорость счета/Полезная скорость счета |
8 МГц / 4 МГц | |||||||||||
|
Число временных каналов/Пиксель |
1 |
4 |
16 |
64 |
256 |
1024 |
4096 | |||||
|
Разрешение изображения (пиксели), 1 детекторный канал |
4096х4096 |
2048х2048 |
1024х1024 |
512х512 |
256х256 |
128х128 |
64х64 | |||||
|
Разрешение изображения (пиксели), 4 детекторных канала |
2048х2048 |
1024х1024 |
512х512 |
256х256 |
128х128 |
64х64 |
32х32 | |||||
|
Разрешение изображения (пиксели), 16 детекторных каналов |
1024х1024 |
512х512 |
256х256 |
128х128 |
64х64 |
32х32 |
16х16 | |||||
|
Максимальное количество счетов/временной канал |
216-1 | |||||||||||
|
Максимальное количество счетов/временной канал (Single mode, repeat and acquire) |
232-1 | |||||||||||
|
Контроль переполнения |
отсутствие/стоп/повторение и коррекция | |||||||||||
|
Время опроса |
100 нс до 100 000 с | |||||||||||
|
Интервальное время дисплея |
100 нс до 100 000 с | |||||||||||
|
Время повторения |
100 нс до 100 000 с | |||||||||||
|
Контроль кривой (внутренняя маршрутизация/ режим Scan Sync In) |
до 262 144 кривых спада | |||||||||||
|
Контроль маршрутизации/число детекторов |
14 бит TTL/16384 | |||||||||||
|
Контроль счета |
1 бит TTL | |||||||||||
|
Экспериментальный триггер |
TTL | |||||||||||
|
Опрос данных (память FIFO/Time-Tag режим): |
| |||||||||||
|
Метод |
отметки длины волны и времени индивидуальных фотонов и непрерывная запись на диск | |||||||||||
|
Отображение на дисплее |
спадающая функция, FCS, Cross-FCS, PCH, MCS следы | |||||||||||
|
Вычисление FCS |
алгоритм multi-tau, вычисления и подгонка в непрерывном режиме | |||||||||||
|
Число импульсов спада/запись длины волны |
неограниченно | |||||||||||
|
Мертвое время |
125 нс | |||||||||||
|
Формат выходных данных (АЦП/Макровремя/Маршрутизация) |
12 / 12 / 4 | |||||||||||
|
Емкость буферной памяти FIFO (фотоны) |
8 Мб | |||||||||||
|
Разрешение макротаймера, внутренний тактовый сигнал |
50 нс, 12 бит | |||||||||||
|
Разрешение макротаймера, тактовый сигнал от входа SYNC |
10 нс до 100 нс, 12 бит | |||||||||||
|
Контроль кривой (внешняя маршрутизация) |
4 бита, TTL | |||||||||||
|
Маркеры |
4 бита, TTL | |||||||||||
|
Контроль счета |
1 бит, TTL | |||||||||||
|
Опрос данных (память FIFO/Time-Tag Imaging режим): |
| |||||||||||
|
Метод |
накопление изображений из информации о меченных временах и длинах волн | |||||||||||
|
Непрерывное отображение |
до 8 изображений в различных окнах времени и длин волн | |||||||||||
|
Синхронизация со сканером |
через импульсы Frame Clock, Line Clock, Pixel Clock | |||||||||||
|
Детектор/каналы длины волны |
1 до 16 | |||||||||||
|
Разрешение изображения, 64 битное SPCM ПО: |
| |||||||||||
|
Число временных каналов |
1 |
4 |
16 |
64 |
256 |
1024 |
4096 | |||||
|
Число пикселей, 1 детекторный канал |
8192x8192 |
4096x4096 |
2048x2048 |
1024x1024 |
512x512 |
256x256 |
128x128 | |||||
|
Число пикселей, 16 детекторных каналов |
2048x2048 |
1024x1024 |
512x512 |
256x256 |
128x128 |
64x64 |
32x32 | |||||
|
Рабочие требования: |
| |||||||||||
|
Требования к компьютеру |
ПК Pentium, рекомендуется многоядерный процессор | |||||||||||
|
Тип используемой шины |
PCI | |||||||||||
|
Энергопотребление |
около 20 Вт при +5В, 0.7 Вт при +12 В | |||||||||||
|
Габаритные размеры |
312х122х28 мм | |||||||||||
