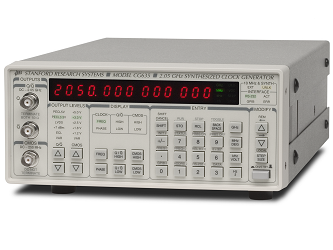

CG635 Stanford Research Systems генерирует высокостабильные прямоугольные тактовые сигналы в диапазоне от 1 мкГц до 2.05 ГГц. Высокое разрешение прибора по частоте, низкий уровень джиттера, быстрое время переключения и гибкость конфигурации с выходными уровнями делают данный прибор идеальным для разработки и испытаний практически любых цифровых компонент, систем или сетей.
Высокое качество тактовых сигналов имеет решающее значение в системах, которые используют высокоскоростные АЦП или ЦАП. Паразитные модуляции и джиттер создают артефакты и шум в полученных сигналах и в восстановленных формах сигналов. Чистые тактовые сигналы также важны в системах связи и сетях. Джиттер, отклонение или смещение частоты могут привести к высокой частоте появления ошибок по битам или к полной потере синхронизации. CG635 гарантирует чистые, стабильные тактовые сигналы, необходимые для наиболее требовательных применений.
Особенности:
- Тактовые импульсы частотой до 2.05 ГГц;
- Значение джиттера < 1 пс;
- 16 – разрядное разрешение по частоте;
- Время нарастания и спада импульса 80 пс;
- CMOS, PECL, ECL, LVDS, RS-485 выходы;
- Регулировка фазы и модуляция по времени;
- Псевдослучайная двоичная последовательность (ПСДП) для построения глазковой диаграммы (опция);
- Термостатированный кварцевый и рубидиевый опорные генераторы (опция).
Технические характеристики тактового генератора CG635:
|
Параметры |
Значения |
|
Частота | |
|
Диапазон |
DC, 1 мкГц - 2.05 ГГц |
|
Разрешение |
16 знаков (f ≥ 10 кГц), 1 пГц (f < 10 кГц) |
|
Точность |
Δf < ±(2× 10-19 + ошибка опорного генератора) × f |
|
Время стабилизации |
<30 мс |
|
Опорный генератор (20 °C - 30 °C окр. ср.) | |
|
Стабильность |
<5 ppm (стандартный)
|
|
Старение |
<5 ppm/год (стандартный)
|
|
Внешний сигнал |
10 МГц ± 10 ppm, синусоидальный > 0.5 Вpp, 1 кОм |
|
Выход |
10 МГц, 1.41 Вpp синусоидальный, 50 Ом |
|
Фазовый шум (при 622.08 МГц) | |
|
100 Гц смещение |
<-90 дБн/Гц |
|
1 кГц смещение |
<-100 дБн/Гц |
|
10 кГц смещение |
<-100 дБн/Гц |
|
100 кГц смещение |
<-110 дБн/Гц |
|
Джиттер и отклонение | |
|
Джиттер (rms) |
<1 пс (1 кГц - 5 МГц ширина полосы) |
|
Отклонение(p-p) |
<20 пс (10 сек инерционность) |
|
Модуляция по времени (вход на задней панели) | |
|
Входной импеданс |
1 кОм |
|
Чувствительность |
1 нс/В, ±5 % |
|
Диапазон |
±5 нс |
|
Ширина полосы |
DC - более 10 кГц |
|
Установка фазы | |
|
Диапазон |
±720° (макс. размер шага ±360°) |
|
Разрешение |
<14 пс |
|
Время поворота |
<300 мс |
|
Q и −Q выходы | |
|
Выходы |
BNC разъемы на передней панели |
|
Частотный диапазон |
DC - 2.05 ГГц |
|
Высокий уровень |
-2.00 В ≤ VHIGH ≤ +5.00 В |
|
Амплитуда |
200 мВ ≤ VAMPL ≤ 1.00 В
|
|
Разрешение уровня |
10 мВ |
|
Погрешность уровня |
<1 % + 10 мВ |
|
Время переключения |
<100 пс (20 % - 80 %) |
|
Симметрия |
<100 пс отход от номин. зн. 50 % |
|
Импеданс источника |
50 Ом (±1 %) |
|
Импеданс нагрузки |
50 Ом – земля на обоих выходах |
|
Доступные уровни |
PECL, LVDS, +7 дБм, ECL |
|
CMOS выход | |
|
Выход |
BNC разъем на передней панели |
|
Частотный диапазон |
DC - 250 МГц |
|
Низкий уровень |
-1.00 В ≤ VLOW≤ +1.00 В |
|
Амплитуда |
500 мВ ≤ VAMPL ≤ 6.00 В
|
|
Разрешение уровня |
10 мВ |
|
Погрешность уровня |
<2 % of VAMPL+ 20 мВ |
|
Время переключения |
<1 нс (20 % to 80 %) |
|
Симметрия |
<500 пс отход от номин. зн. 50 % |
|
Импеданс источника |
50 Ом |
|
Импеданс нагрузки |
кабель любой длины 50 Ом без нагрузки |
|
Затухание (50 Ом нагрузка) |
Уровни выхода делятся на 2 |
|
Доступные уровни |
1.2 В, 1.8 В, 2.5 В, 3.3 В или 5.0 В |
|
RS-485 выход | |
|
Выход |
RJ-45 на задней панели |
|
Частотный диапазон |
DC - 105 МГц |
|
Время переключения |
<800 пс (20 % - 80 %) |
|
Выход тактовых импульсов |
Pin 7 и pin 8 – витая пара |
|
Импеданс источника |
100 Ом (между pin 7 и pin 8) |
|
Импеданс нагрузки |
100 Ом (между pin 7 и pin 8) |
|
Логические уровни |
VLOW = +0.8 В, VHIGH = +2.5 В |
|
Рекомендуемый кабель |
Category-6 |
|
LVDS Выход (EIA/TIA-644) | |
|
Выход |
RJ-45 на задней панели |
|
Частотный диапазон |
DC - 2.05 ГГц |
|
Время переключения |
<100 пс (20 % - 80 %) |
|
Выход тактовых импульсов |
Pin 1 и pin 2 – витая пара |
|
Импеданс источника |
100 Ом (между pin 1 и pin 2) |
|
Импеданс нагрузки |
100 Ом (между pin 1 и pin 2) |
|
Логические уровни |
VLOW = +0.96 В, VHIGH = +1.34 В |
|
Рекомендуемый кабель |
Category-6 |
|
PRBS (Опция 01) (EIA/TIA-644) | |
|
Выходы |
PRBS, -PRBS, CLK и -CLK |
|
Частотный диапазон |
DC - 1.55 ГГц |
|
Уровень |
LVDS на SMA на задней панели |
|
PRBS генератор |
x7 + x6 + 1 для длины 27 - 1 бит |
|
Время переключения |
<100 пс (20 % - 80 %) |
|
Импеданс нагрузки |
50 Ом –земля на всех выходах |
|
Общие характеристики | |
|
Интерфейсы |
GPIB и RS-232 |
|
Энергонезависимая память |
Можно хранить и вызывать до 10 конфигураций настроек прибора |
|
Питание |
90 - 264 В (AC), 47 - 63 Гц, 50 Вт |
|
Габаритные размеры, вес |
8.5"× 3.5" × 13" (ШхВхД), 9 lbs. |
|
Гарантия |
1 год |
