SWIR1300KMB-UMV камера коротковолнового инфракрасного диапазона (SWIR), 400–1700 нм, от 118.7 до 428 к/с

Высокочувствительная SWIR-камера с разрешением 1.3 Мп и интерфейсом USB3 на базе сенсора Sony IMX990 InGaAS. Обладает исключительным динамическим диапазоном и скоростью съемки до 223 кадр/с. Оптимальна для высокоскоростного контроля, мониторинга лазерных пучков и научных исследований.

Ключевые особенности:

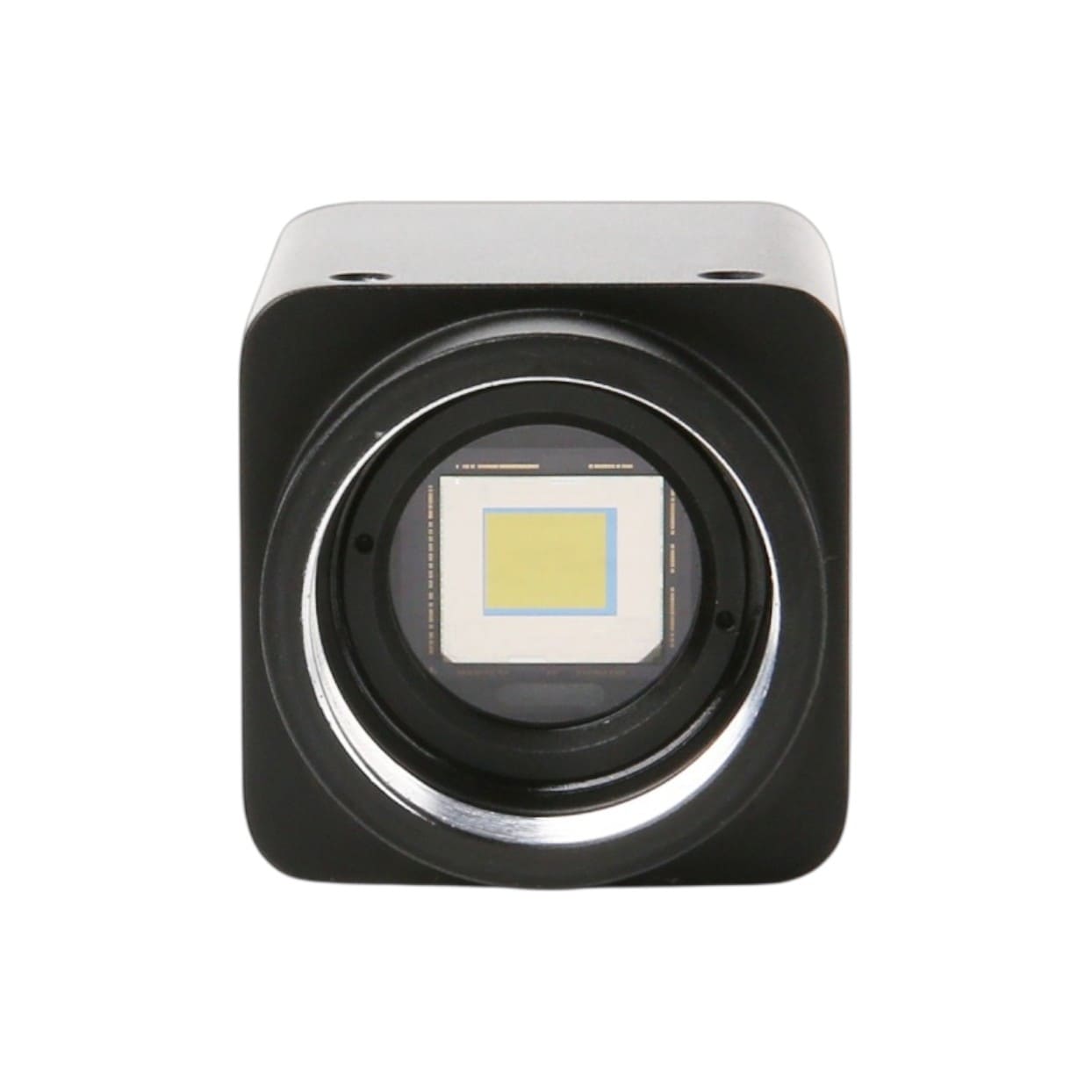

• Высокая чувствительность: Сенсор Sony IMX990 SenSWIR InGaAs с пикселем 5.0 мкм;
• Широкий спектр: Работа в диапазоне 400–1700 нм (от видимого света до SWIR);
• Высокая скорость: Глобальный затвор, частота съемки до 223 кадр/с при полном разрешении 1280x1024;
• Широкий динамический диапазон: 58.7 дБ (типовое значение);

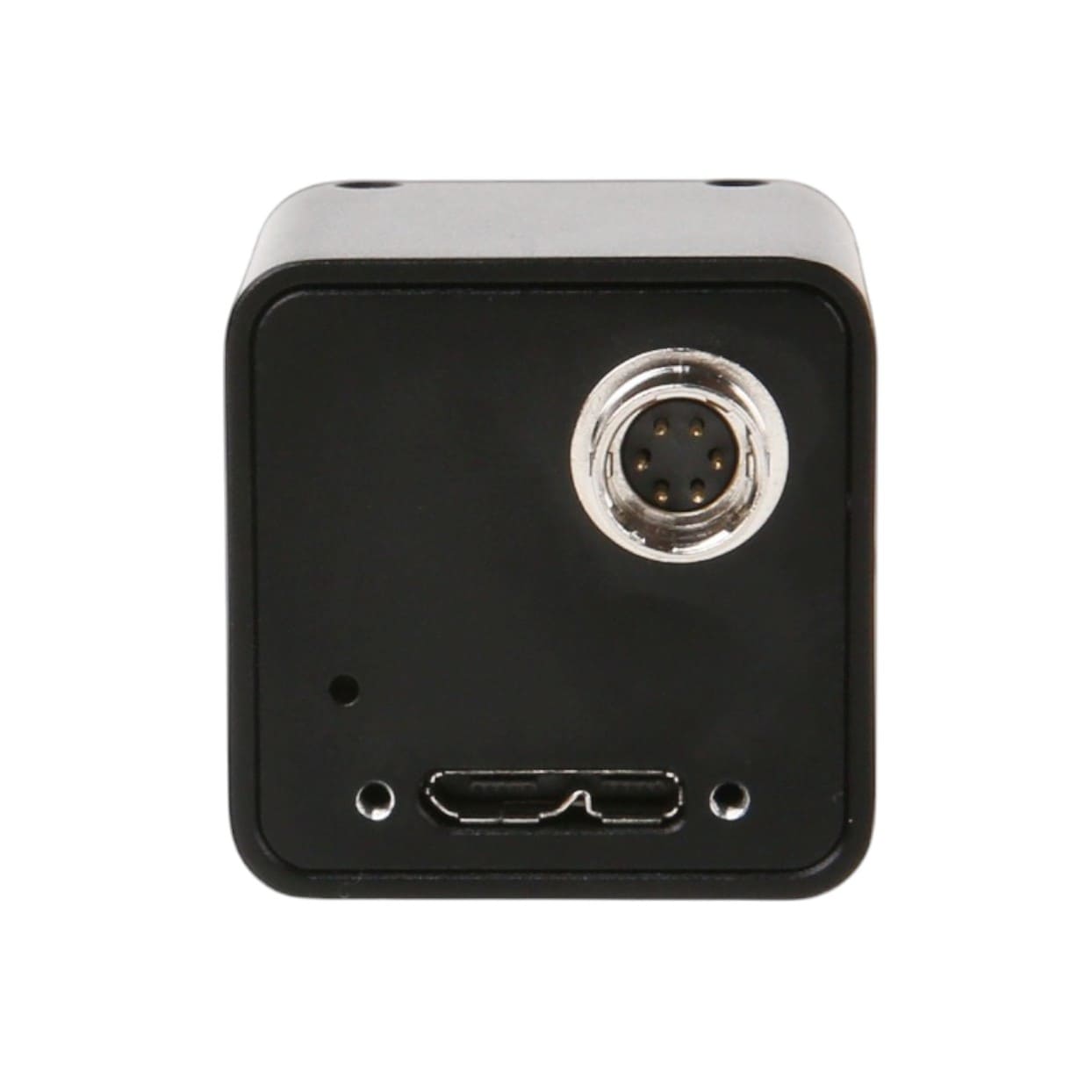

• Гибкость подключения: Интерфейс USB3, поддержка внешнего триггера;

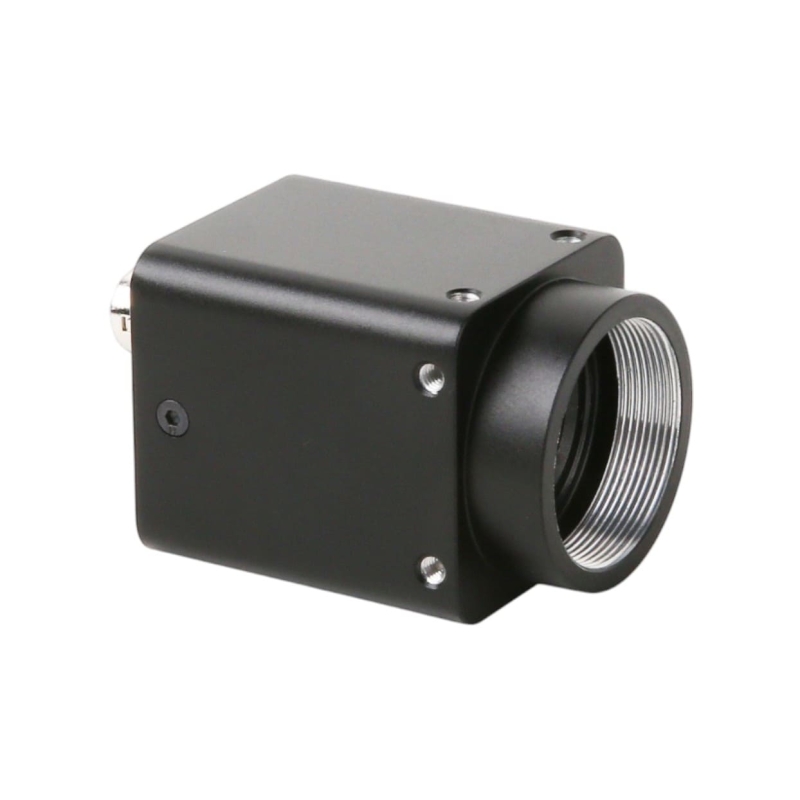

• Компактность: Корпус 33 x 33 x 38 мм, вес ~70 г, крепление C-mount;
• Универсальность: Поддержка ОС Windows, Linux, macOS, Android. SDK и ПО ToupView в комплекте;
• Сертификация: Соответствует стандартам CE, FCC;
• Макс. частота кадров: До 223 кадр/с при 1280x1024;
• Разрешение: 1.3 Мп (1280 x 1024);
• Динамический диапазон: 58.7 дБ.

Кривая квантовой эффективности

Типичный отклик квантовой эффективности для серии IMX990 SWIR в диапазоне 400–1700 нм.

• Кривая смещена вниз для наглядной иллюстрации типичной зависимости квантовой эффективности от длины волны.

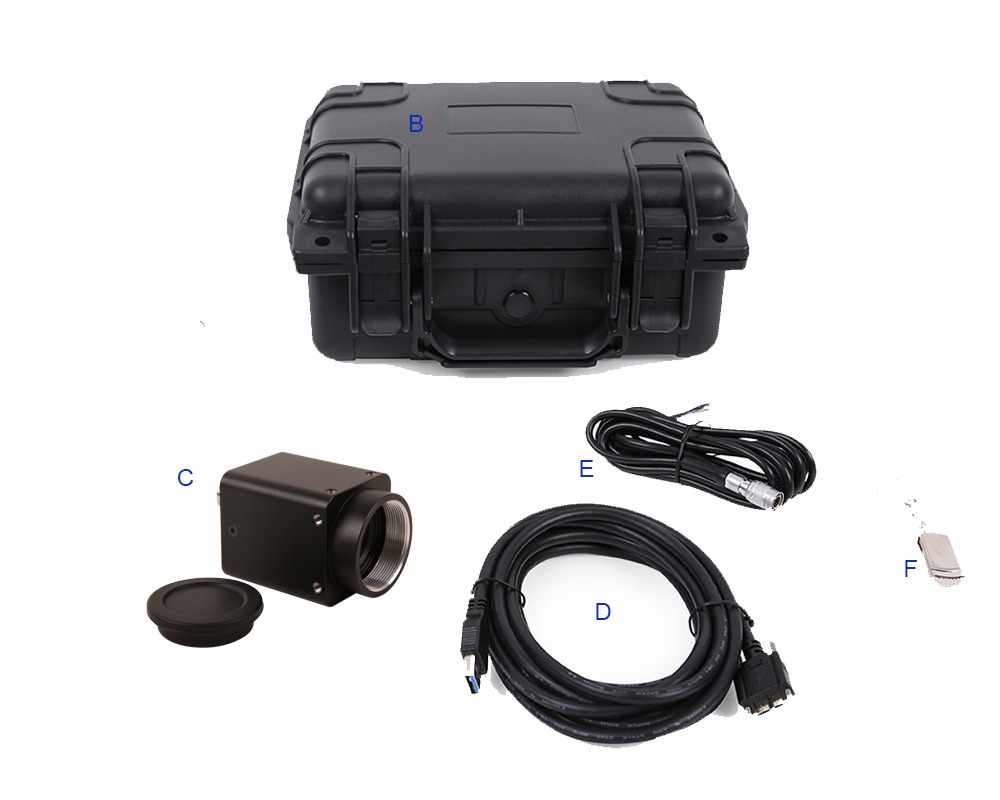

Комплект поставки:

• SWIR-камера серии 400–1700 нм (USB, без охлаждения, UMV);
• Ударопрочный кейс (стандарт 3-A);
• Высокоскоростной кабель USB3 A-B (1.5 м) с позолоченными контактами;
• Кабель внешнего триггера;
• USB-накопитель с драйверами и ПО.

Технические характеристики:

• Сенсор: Sony IMX990-AABJ-C, тип InGaAs;
• Спектральный диапазон: 400–1700 нм;
• Оптический фильтр (опция): 1030–1800 нм;
• Разрешение: 1280 (Г) × 1024 (В) пикселей;
• Размер пикселя: 5.0 × 5.0 мкм;
• Частота кадров: 8 бит: 223 кадр/с (1280×1024), 428 кадр/с (640×512); 12 бит: 118.7 кадр/с (1280×1024), 227.7 кадр/с (640×512);
• Разрядность АЦП / Формат данных: 12 бит / 8 бит;
• Буфер изображения: 512 МБ;
• Затвор: Глобальный затвор;
• Динамический диапазон: 58.7 дБ;
• Макс. соотношение сигнал/шум (SNRmax): 52.4 дБ;
• Чувствительность: 121 мВ;
• Темновой ток: 638 e⁻/с (при 20°C);
• Охлаждение: На 10°C ниже температуры окружающей среды;
• Диапазон усиления (Gain): 1x – 15x;
• Время экспозиции: От 15 мкс до 60 сек;
• Программный бининг: 2×2, 3×3, 4×4;
• Угол падения лучей (CRA): 2.35°;
• Интерфейс данных: USB 3.0;
• Цифровые вводы/выводы: Оптоизолированные вход/выход (по 1) + неизолированные вход/выход (по 1);
• Питание: Через порт USB 3.0;
• Потребляемая мощность: < 2.11 Вт (см. таблицу режимов);
• Температурный режим: Работа от -20°C до +60°C, хранение от -40°C до +85°C;
• Влажность: 20–80% без конденсата;
• Габариты (Д×Ш×В): 33 × 33 × 38 мм;
• Вес: 70 г;
• Крепление объектива: C-mount.

Режимы работы и энергопотребление:
