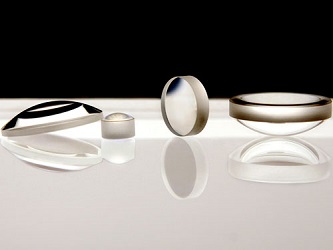

Асферические линзы используются для коррекции сферических аберраций. Вместо применения сложных линз такие аберрации могут быть снижены до минимума при использовании одной асферической линзы. Типовыми применениями для асферических линз являются коллиматоры для лазерных диодов и фокусировка коллимированного лазерного луча в оптическое волокно. Поскольку уровни выходной оптической мощности лазерного излучения продолжают расти, обычные пластиковые линзы в некоторых случаях уже нельзя использовать, поэтому компания Laser Components в таких случаях рекомендует использовать асферические стеклянные линзы. Спецификация каждой линзы очень сильно зависит от ее конструкции, поэтому в ниже приведенной таблице приведены асферические стеклянные линзы для коллимации лазерного луча.
Технические параметры стеклянных линз:
|
Параметр |
APX3.0/2.0 |
APX-6.0/4.6GL |
APX-6.3/3.1GL |
APX-6.3/4.0 |
APX-6.3/4.5 |
APX-6.5/7.5 |
APX-7.2/11.0 |
APX-7.2/11.0 |
APX-9.9/8.0 |
|
Внешний диаметр, мм |
3.0 |
6.0 |
6.33 |
6.325 |
6.33 |
6.51 |
7.2 |
7.2 |
9.94 |
|
Световой диаметр, мм |
2.0/1.15 |
4.9/3.52 |
5.2/3.89 |
4.85/3.43 |
4.95/3.66 |
4.5/3.7 |
5.0/2.92 |
6.59/6.05 |
8.0/6.7 |
|
Толщина по центру, мм |
1.87 |
3.1 |
3.19 |
2.995 |
2.94 |
2.75 |
5.36 |
2.2 |
3.69 |
|
Числовая апертура |
0.5 |
0.53 |
0.68 |
0.6 |
0.55 |
0.3 |
0.4 |
0.3 |
0.5 |
|
EFL, мм |
2.0 |
4.6 |
3.1 |
4.02 |
4.51 |
7.5 |
6.24 |
11.0 |
8.0 |
|
BFL, мм |
1.1 (0.25) |
2.7 (0.275) |
1.76 (0.25) |
2.39 (0.25) |
2.91 (0.25) |
5.9 (0.25) |
3.4 (0.275) |
9.64 (0.275) |
5.9 (0.25) |
|
Волновой фронт |
<0.061 волны |
<0.065 волны |
<0.088 волны |
<0.05 волны |
<0.05 волны |
<0.028 волны |
<0.043 волны |
<0.052 волны |
<0.058 волны |
|
Качество поверхности |
60-40 |
60-40 |
60-40 |
60-40 |
60-40 |
60-40 |
60-40 |
60-40 |
60-40 |
|
Длина волны, нм |
400-600 нм; 600-1050 нм |
400-600 нм; 600-1050 нм |
400-600 нм; 600-1050 нм |
400-600 нм |
400-600 нм; 600-1050 нм; 1050-1500 нм |
600-1050 нм; 1050-1500 нм |
400-600 нм; 600-1050 нм; 1050-1500 нм |
400-600 нм; 600-1050 нм; 1050-1500 нм |
600-1050 нм |
|
Поставщик
|
Laser Components |
