Поставщик
|
Amptek |
|
Тип детекторов
|
для рентгеновского излучения |
|
Применение
|
для рентгеновского излучения |

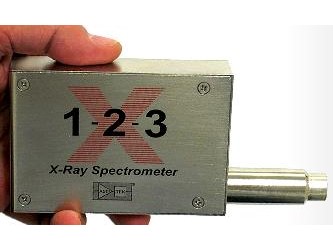

Спектрометр Х-123 – это компактный рентгеновский спектрометр, готовое решение для детектирования рентгеновского излучения на базе кремниевого (Si-PIN) детектора, заключенная в компактный корпус, которая легко убирается в руке. Спектрометр X-123 представляет собой результат многолетней работы компании Amptek в области разработки миниатюрных детекторов рентгеновского излучения.
Система включает:
1. Кремниевый дрейфовый детектор и предусилитель.
2. Цифровой импульсный процессор и многоканальный амплитудный анализатор импульсов.
3. Источник питания и интерфейс для подключения к компьютеру.
Особенности:- Единая компактная система; - Простота использования; - Малый размер (7х10х2.5 см); - Низкое энергопотребление (2.5 Вт); - Малый вес (180 г); - USB, RS232 и сетевое подключение; - Совместимость с любым типом детекторов Amptek. |
Применения:- Рентгенофлюоресцентный анализ; - Проверка соответствия стандартам RoHS/WEE; - Контроль технологических процессов; - Искусство и археология. |
Технические характеристики:
|
Параметр |
Значение |
|||
|
Основные параметры |
||||
|
Энергетическое разрешение |
145 - 260 эВ (по полуширине линии) при 5.9 кэВ. Зависит от пикового времени и температуры. |
|||
|
Диапазон энергий |
Эффективность >25% для рентгеновского излучения с энергией от 1 до 25 кэВ. Может работать за пределами данного диапазона, но с меньшей эффективностью. |
|||
|
Максимальная скорость счета |
Зависит от пикового времени. Рекомендуемые параметры представлены в таблице ниже: |
|||
|
Пиковое время DP5 (мкс) |
2.4 |
6.4 |
25.6 |
|
|
Время формирования (мкс) |
1.0 |
2.9 |
11.6 |
|
|
Рекомендуемая максимальная скорость |
1.2 x 105 |
4.6 x 104 |
1.2 x 104 |
|
|
Детектор и предусилитель |
||||
|
Тип детектора |
Кремниевый Si-PIN детектор (возможно использование с SDD детектором или CdTE детектором) |
|||
|
Площадь детектора |
от 6 до 25 мм2 |
|||
|
Толщина детектора |
500 мкм (см. кривые эффективности) |
|||
|
Толщина Be окна |
1 мил (25 мкм) или 0.5 мил (12.5 мкм) |
|||
|
Коллиматор |
Многослойный |
|||
|
Термоэлектрический охлаждающий модуль |
2-х каскадный (ΔTmax=85° ) |
|||
|
Тип предусилителя |
Зарядочувствительный |
|||
|
Условия эксплуатации и хранения |
||||
|
Рабочая температура |
От -20 °C до +50 °C |
|||
|
Гарантия |
1 год |
|||
|
Среднее время службы |
5 - 10 лет. в зависимости от использования |
|||
|
Хранение и транспортировка |
Длительное хранение: 10 + лет в сухой среде Хранение и транспортировка: при температуре -20 ° C до +50 ° C и влажности от 10 до 90% (без конденсации) |
|||
|
Соответствие |
Соответствует RoHS |
|||
|
|
Сертификация TUV Свидетельство №:CU 72101153 01 Протестировано на: UL 61010-1: 2009 R10.08 CAN/CSA-C22.2 61010-1-04 + Gi1 |
|||
|
Конструкция и размеры |
||||
|
Габариты |
7 x 10 x 2.5 см (не учитывая удлинитель) |
|||
|
Вес |
180 г |
|||
Графики:
|

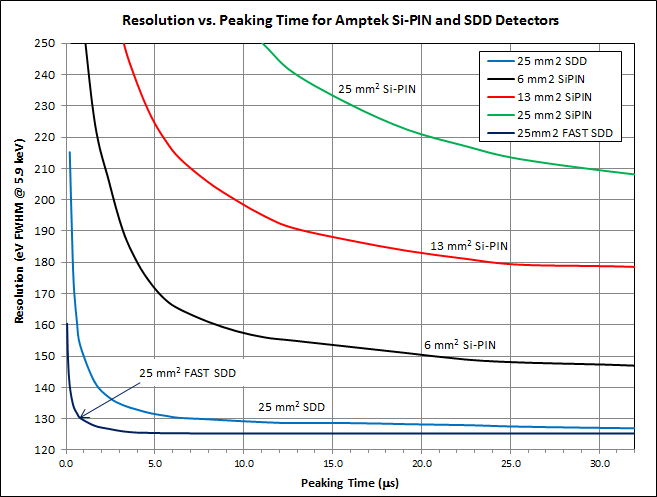

График зависимости разрешения от пикового времени для детекторов Si-PIN и SDD |
Зависимость разрешения от времени формирования/времени пика для Si-PIN и SDD детектора |
|

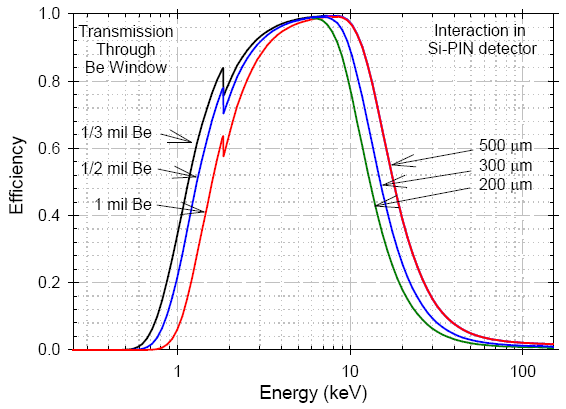

Кривые эффективности |
Спектр многокомпонентного образца, 109 Cd |
|
Спектр свинца (Pb), 109 Cd |
Спектр некоторых областей на плате персонального компьютера, 109 Cd |
|
Спектр некоторых элементов, 109 Cd |
|
