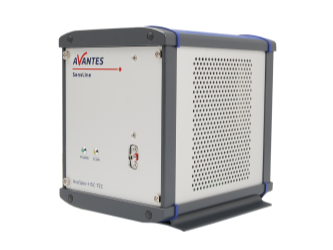

AvaSpec-HERO обладает высоким разрешением и чувствительностю к колебаниям спектра благодаря компактной оптической скамье (100 мм) с числовой апертурой 0.13 и охлаждаемым детектором (1024×58 пикселей). В электронике использована плата AS7010 с высокопроизводительным аналогово-цифровым преобразователем с отличными шумовыми параметрами и возможностью одновременной передачи данных на высокой скорости через USB3.0 и Ethernet.
Особенности:
- Оптическая схема: симметричная Черни-Тернера, фокусное расстояние 100 мм;
- Спектральный диапазон от 200 нм до 1160 нм;
- Широкий спектр применений, например, LIBS, измерение тонких пленок;
- Низкое рассеяние света от 0.5%;
- Высокая скорость передачи данных.
Технические характеристики:
|
Параметр |
Значение |
|
Диапазон длин волн |
200 - 1160 нм |
|
Разрешение |
0.2 - 7 нм, зависит от конфигурации |
|
Рассеяние света |
более 0.5 % |
|
Чувствительность |
445 000 |
|
Время интеграции |
5.2 мс - 180 сек |
|
Сигнал/шум |
1200:1 |
|
Детектор |
ПЗС матрица с охлаждением |
|
АЦП |
16 бит, 250 кГц |
|
Интерфейс |
USB 3.0 (5 Гбит/с), Gigabit Ethernet (1 Гбит/с) |
|
Скорость дискретизации |
5.2 мс/скан |
|
Скорость передачи |
5.2 мс/скан |
|
Ввод/вывод |
Разъем HD-26, 2 аналоговых входа, 2 аналоговых выхода, 3 двунаправленных цифровых сигнала, триггер, синхронизация, стробоскоп, лазер |
|
Источник питания |
12 В постоянного тока, 1.5 А |
|
Габаритные размеры, вес |
185×161×185 мм, 3500 г |
Параметры решетки:
|
Используемый диапазон (нм) |
Спектральный диапазон (нм) |
Лин/мм |
Блеск (нм) |
Партномер |
|
190-1100 |
910 |
426 |
230 |
HSC0246-0.23**n |
|
200-1160 |
770-760 |
300 |
300 |
HSC0300-0.30 |
|
250-1160 |
770-760 |
300 |
420 |
HSC0300-0.42 |
|
250-1160 |
577-553 |
400 |
550 |
HSC0400-0.55 |
|
200-850 |
373-345 |
t600 |
400 |
HSC0600-0.40 |
|
200-1160 |
373-345 |
600 |
650 |
HSC0600-0.65 |
|
500-1160 |
268-220 |
830 |
900 |
HSC0830-0.90 |
|
200-1160 |
182-130 |
1200 |
400 |
HSC1200-0.40 |
|
500-1050 |
182-130 |
1200 |
750 |
HSC1200-0.75 |
|
200-580 |
84-61 |
2400 |
270 |
HSC2400-0.27 |
Разрешение:
|
Размер щели (мкм) |
25 |
50 |
100 |
200 |
500 |
|
Решетка 246 лин/мм |
2.10 |
2.70 |
4.15 |
7.90 |
17.0 |
|
Решетка 300 лин/мм |
1.80 |
2.30 |
3.40 |
6.50 |
14.00 |
|
Решетка 400 лин/мм |
1.45 |
1.60 |
2.60 |
5.10 |
12.00 |
|
Решетка 600 лин/мм |
0.85 |
1.10 |
1.70 |
3.40 |
7.50 |
|
Решетка 800 лин/мм |
0.60 |
0.70 |
1.25 |
2.30 |
5.00 |
|
Решетка 1200 лин/мм |
0.40 |
0.48 |
0.80 |
1.45 |
3.50 |
|
Решетка 2400 лин/мм |
0.30 |
0.36 |
0.50 |
0.80 |
1.75 |
