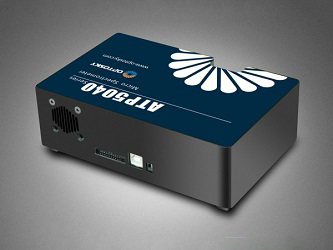

Спектрометр Optosky ATP5040 имеет 4096 пикселей. Он обладает сверхвысокой производительностью, высокой чувствительностью, высоким разрешением и небольшой стоимостью. Данный спектрометр называют охлаждаемым спектрометром Maya, он может даже заменить Maya и QE65 в отношении SNR, чувствительности и разрешения. Идеально подходит для рамановской системы. В нем используется ПЗС-матрица охлаждаемая до -10 ℃. Шум датчика дополнительно снижен, а SNR почти в 2 раза выше, чем у других аналогичных спектрометров. Повышенная стабильность может оставаться постоянной и не зависит от температуры. Встроенная схема обработки сигнала с ПЗС обладает сверхнизким уровнем шума. Спектрометр ATP5040 Optosky может принимать излучение через оптоволокно (разъемом SMA905) или из свободного пространства. Вывод спектральных данных осуществляется через USB2.0 / UART
|
Особенности - ПЗС детектор с TE-охлаждением до -10 ℃; - Параметры CCD: 4096 пикселей, 14 × 14 мкм; - Малошумящая схема обработки сигналов CCD; - Спектральный диапазон: 180-1180 нм; - Спектральное разрешение: 0.01-1.3 нм (зависит от спектрального диапазона, ширины щели); - Схема Черни-Тернера; - Время интеграции: 1 мс-130 с; - Источник питания: DC 5 В ± 10% при <2.3A; - 18 бит, 570 кГц аналого-цифровой преобразователь; - Входной разъем: разъем SMA905 или свободное место; - Выходной интерфейс: высокоскоростной USB2.0 или UART;
- 20-контактный, двухрядный программируемый удлинитель. |
Применение: - Рамановские системы - Микро спектрофотометр; - Скоростной спектрофотометр; - Спектральный анализ / радиационный спектрофотометр / спектрофотометрический анализ - Пропускание, поглощение, обнаружение отражения; - Измерение длины волны;
- ЛИЭС. |
Технические характеристики спектрометра ATP5040 Optosky:
|
Параметры |
Значения |
|
Тип детектора |
Линейно-матричный детектор с TE-охлаждением до -10 ℃ |
| Спектральный диапазон | 193-1008 нм |
|
Эффективные пиксели |
4096 |
|
Размер пикселей |
7 мкм × 200 мкм |
|
Модель детектора |
Hamamtsu s13496 + TEC |
|
Чувствительность |
650 мкВ / э |
|
Оптические Параметры |
|
|
Диапазоны длин волн |
193-1008 нм, 200-1000 нм, 200850 нм, 600-1000 нм, 800-1000 нм |
|
Оптическое разрешение |
от 5 до 200 мкм |
|
Отношение сигнала к шуму |
> 600:1 |
|
Динамический диапазон |
50000 |
|
Рабочая влажность |
<90% относительной влажности |
|
Триггер |
да (вход и выход) |
|
Температура охлаждения |
-5 ° С |
|
Скорость сканирования |
<1 к / с |
|
Оптическая Конфигурация |
|
|
Размер входного отверстия |
(5, 10, 25, 50, 100 или 200 мкм дополнительно) |
|
Входной разъём |
SMA905 |
|
Электрические Параметры |
|
|
Время интегрирования |
1 мс - 80 с |
|
Напряжение питания |
4.5 до 5.5 В (тип при 5 В) |
|
Рабочий ток |
<2.3 A |
|
Температура хранения |
от -30 ° C до + 70 ° C |
|
Физические Параметры |
|
|
Размер |
170 × 110 × 52 мм |
|
Вес |
1.2 кг |
Часто задаваемые вопросы:
Доступный диапазон длин волн?
Спекрометры Optosky доступны для следующих диапазонов длин волн: 350-800 нм, 200-850 нм, 200-1000 нм, 600-1000 нм, 800-1000 нм (другие по запросу).
Какая чувствительность у спектрометров ATP5040 Optosky?
6.5 мкВ / э
Какое отношение сигнал / шум у спектрометров ATP5040 Optosky?
SNR> 8000: 1
Какой детектор используется в спектрометрах ATP5040 Optosky?
Используется CCD Hamamatsu.
Есть ли программный интерфейс для C ++, Labview?
Спектрометр Optosky оснащен SDK для C ++, Labview.
Есть ли программный интерфейс для разработки в Matlab?
В настоящее время нет, но если у клиента есть потребность в нём, то возможна индивидуальная разработка.
Какова гарантия на спектрометр ATP5040 Optosky?
Промышленная гарантия длится три года, а OEM-проекту предлагается годичная гарантия.
|
Поставщик
|
Optosky |
