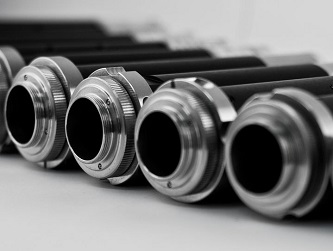

ImSpector компании Specim предназначен для работы в видимом и ближнем ИК диапазонах длин волн: VIS (380 - 800 нм) и VNIR (400 - 1000 нм). Эти спектрографы обеспечивают простой, высокопроизводительный, но экономически эффективный метод интеграции. В сочетании с научными ПЗС или КМОП камерами данные приборы представляют собой линейную сканирующую систему для спектральной визуализации.
Особенности:
- Спектральный диапазон: 380 – 800 нм;
- Спектральное разрешение: 6 нм;
- Дисперсия: 66 нм/мм;
- Размеры изображения: спектральное 6.6 мм, пространственное 8.8 мм;
- Числовая апертура: F/2.8.
Спектрографы ImSpector компании Specim для работы в видимом спектральном диапазоне:
|
Тип спектрографа |
V8 (сенсор 1/2”) |
V8 (сенсор 2/3”) |
V8E |
|
Оптические характеристики | |||
|
Спектральный диапазон |
380 - 800 нм *1 |
380 - 800 нм *1 |
380 - 800 нм *1 |
|
Дисперсия |
93.6 нм/мм |
66 нм/мм |
75 нм/мм |
|
Спектральное разрешение |
8 нм (с щелью 80 мкм) *2 |
6 нм (с щелью 80 мкм) *2 |
2 нм (с щелью 30 мкм) *2 |
|
Размер изображения |
4.3 мм (спектр. размер) x 6.6 мм (простран.размер) соответствующий стандарту 1/2 "сенсора |
6.6 мм (спектр. размер) x 8.8 мм (простран. размер) соответствующий стандарту 2/3 "сенсора |
5.64 мм (спектр. размер) x 14.2 мм (простран. размер) |
|
Пространственное разрешение |
Среднеквадратический размер пятна < 30 мкм |
Среднеквадратический размер пятна < 30 мкм |
Среднеквадратический размер пятна < 9 мкм*2 |
|
Аберрации |
Незначительный астигматизм |
Астигматизм отсутствует | |
|
Изгиб спектральных линий через пространственную ось |
Тип “Smile” < 30 мкм |
Тип “Smile” < 45 мкм |
Тип “Smile” < 1,5 мкм |
|
Изгиб спектральных линий через спектральную ось |
Тип “Keystone” < 20 мкм |
Тип “Keystone” < 40 мкм |
Тип “Keystone” < 1 мкм |
|
Числовая апертура |
F/2.8 |
F/2.4 | |
|
Ширина щели, по умолчанию |
50 мкм (30, 80 и 150 мкм по запросу) |
30 мкм (18, 50, 80 и 150 мкм) | |
|
Длина щели |
9.6 мм |
14.2 мм | |
|
Эффективность |
> 50 %, независимо от поляризации | ||
|
Рассеянный свет |
<0.5% (галогенная лампа, длинноволновый фильтр на 590 нм) | ||
|
Механические характеристики | |||
|
Размер |
(Д) 35 x (Ш) 139 мм |
(Ш) 60 x (В) x 60 x (Д) 175 мм | |
|
Вес |
300 г |
1100 г | |
|
Тип покрытия |
Анодированная алюминиевая трубка | ||
|
Объектив и тип крепления |
Стандартный адаптер типа С-mount | ||
|
Характеристики окружающей среды | |||
|
Температура хранения |
- 20 … +85 оС | ||
|
Рабочая температура |
+5 … +40 оС, без образования конденсата | ||
Примечания:
* 1 Фильтр блокировки доступен для заказа. Устанавливается перед входным окном детектора.
* 2 Спектральные и пространственные разрешения зависят от качества цифрового изображения и объектива.
|
Поставщик
|
Specim |
|
Спектральный диапазон
|
380-800 нм |
