Поставщик
|
Specim |
|
Спектральный диапазон камер
|
900-1700 нм |
|
Спектральный диапазон
|
900-1700 нм |
|
Спектральный диапазон
|
900-1700 нм |
|
Спектральное разрешение
|
> 500 пм |
Спектрографы ImSpectors компании Specim, разработанные для работы в NIR (900 - 1700 нм) и SWIR (1000 - 2500 нм) диапазонах ИК области спектра, можно использовать для трансформацмм NIR-камеры с InGaAs сенсором или SWIR-камеры с КРТ детектором в линейную сканирующую систему спектральной визуализации. ImSpectors обеспечивает простую интеграцию и отличные оптические характеристики для NIR и SWIR диапазонов длин волны.
Особенности:
· Спектральный диапазон: 900 – 1700 нм;
· Спектральное разрешение: 5 нм;
· Дисперсия: 110 нм/мм;
· Размеры изображения: спектральное 7.6 мм, пространственное 14.2 мм.
· Числовая апертура: F/2.0.

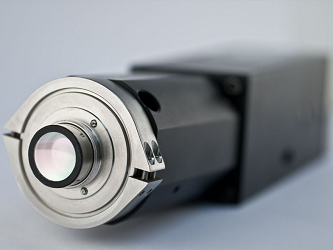

Спектрографы ImSpector N17E компании Specim для работы в ближнем ИК диапазоне:
|
ImSpector |
N17E |
|
Оптические характеристики | |
|
Спектральный диапазон |
900 – 1 700 нм |
|
Дисперсия |
110 нм/мм |
|
Спектральное разрешение*1 |
5 нм (с щелью 30 мкм) |
|
Размер изображения |
макс.7,6 мм (спектр. размер) x 6,6 мм (простран.размер) |
|
Пространственное разрешение*1 |
Среднеквадратический размер пятна < 15 мкм *1 |
|
Аберрации |
Астигматизм отсутствует |
|
Изгиб спектральных линий через пространственную ось |
Тип “Smile” < 5мкм |
|
Изгиб спектральных линий через спектральную ось |
Тип “Keystone” < 5 мкм |
|
Числовая апертура |
F/2,0 |
|
Ширина щели, по умолчанию |
30 мкм (50, 80 и 150 мкм по запросу) |
|
Длина щели |
14,2 мм |
|
Оптический вход |
Телецентрический |
|
Эффективность |
> 50 %, независимо от поляризации |
|
Рассеянный свет |
<0,5% (галогенная лампа, широкополосный фильтр на 1400 нм) |
|
Механические характеристики | |
|
Размер, OEM |
(Ш) 60 x (В) x 60 x (Д) 220 мм |
|
Вес |
1500 г |
|
Тип покрытия, OEM |
Анодированная алюминиевая трубка |
|
Объектив и тип крепления |
Стандартный адаптер для объектива типа С-mount |
|
Стандартный адаптер для камеры типа С- или U- mount | |
|
Пользовательские настройки |
Ось изображения относительно строк детектора, регулировка заднего фокусного расстояния ± 1 мм |
|
|
|
|
Характеристики окружающей среды | |
|
Температура хранения |
- 20 … +85 оС, без образования конденсата |
|
Рабочая температура |
+5 … +40 оС, без образования конденсата |
Примечания:
* 1 Спектральные и пространственные разрешения зависят от качества цифрового изображения и объектива.
Опции фронтальной оптики: OLES15, OLES22.5, OLES30 и OLES56
Аксессуары:
- Механический затвор (для расширенной серии);
- Оптоволоконная оптика;
- Волоконно-оптический датчик рассеянного излучения (FODIS).
