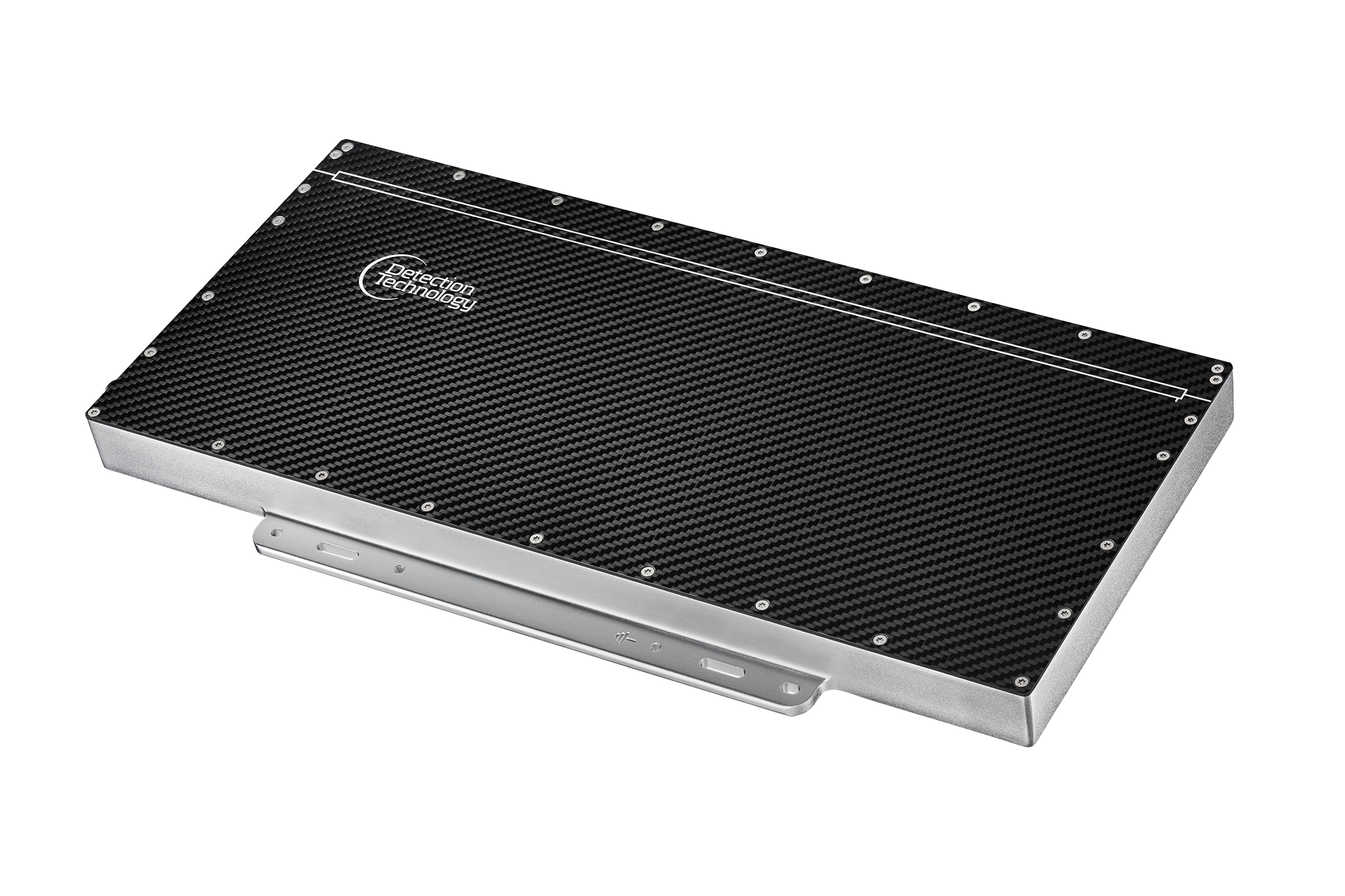

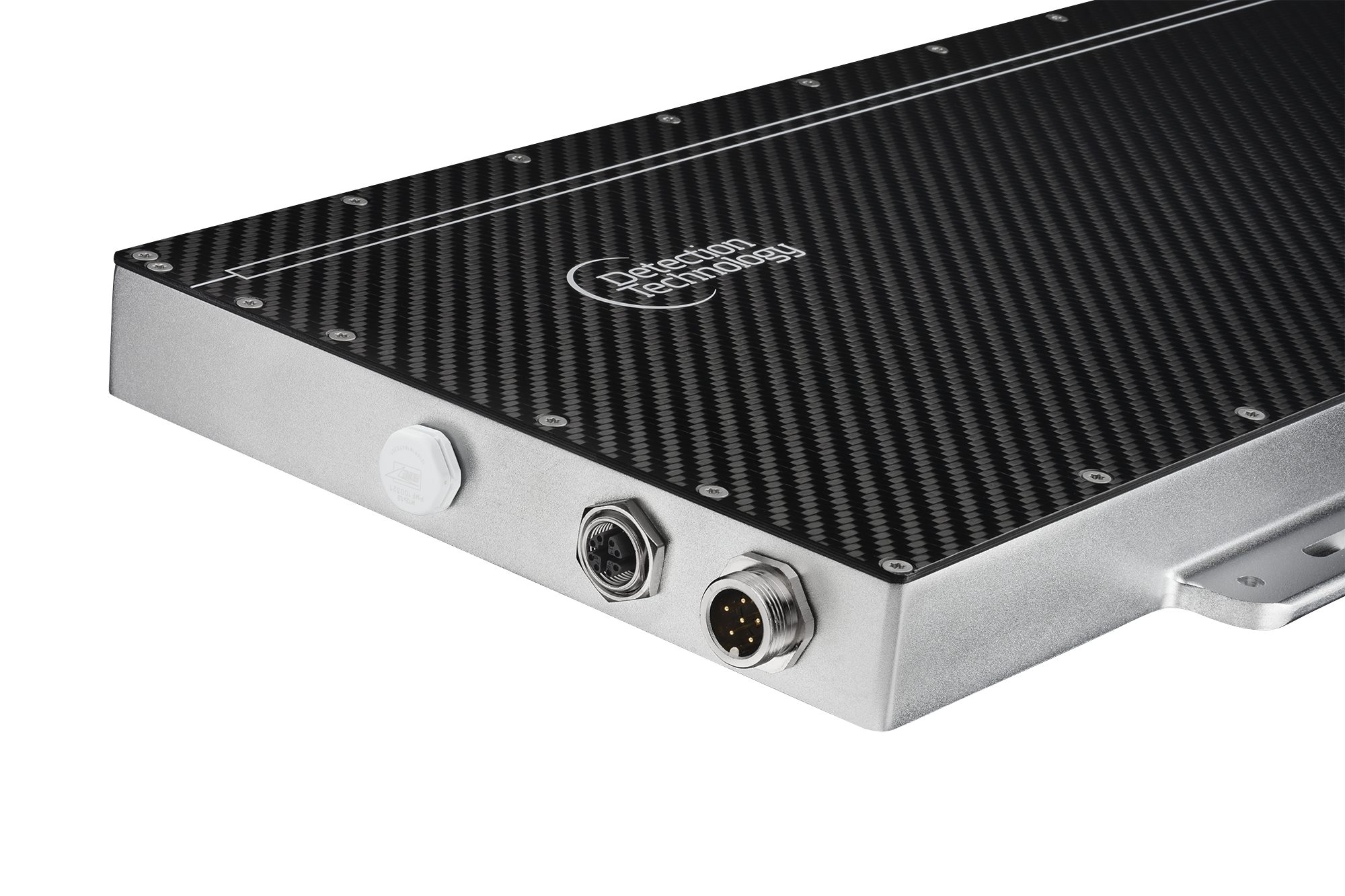

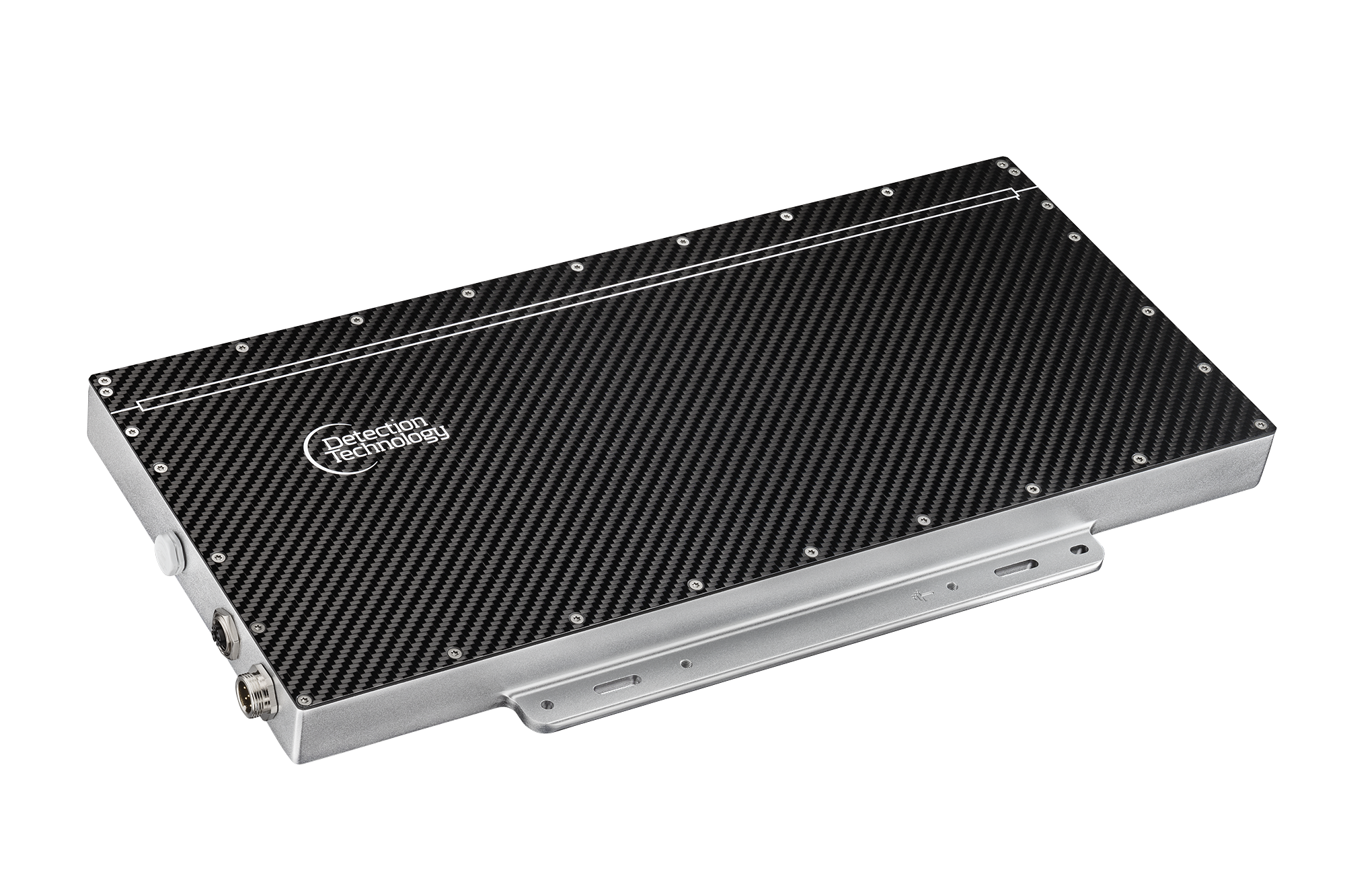

X-Scan T01 – это серия сканирующих рентгеновских модулей из семейства продуктов с технологией TDI (Time Delay Integration), которая оптимизирована для работы в сложных промышленных условиях. Серия X-Scan T01 – это идеальное решение для пищевой промышленности, которая ценит быструю производительность, точное распознавание материала и низкое энергопотребление на производстве. Серия X-Scan T01 идеально подходит для контроля качества на высокоскоростных линиях розлива и консервирования, а также для обнаружения костей при производстве мяса и морепродуктов.
Серия X-Scan T01 обеспечивает высокую чувствительность при малой дозе рентгеновского излучения. В результате качество изображения соответствует самым строгим требованиям промышленного применения, однако вдвое снижает мощность рентгеновского излучения и удваивает срок службы детектора под рентгеновским излучением. Кроме того, режим работы с малыми дозами позволяет минимизировать экранирование рентгеновских систем для общей экономии затрат и оптимизации конструкции системы. Нет компромисса по скорости - благодаря оптимизированной для приложений электронике считывания и размерам пикселей серия устанавливает новый стандарт скорости сканирования в отрасли - до 180 м/мин.
Технология TDI отличается высокой чувствительностью и улучшенным контрастным разрешением. Датчик на основе фотодиодов, быстрый и чувствительный сцинтиллятор и цепочка обработки сигналов, способная считывать каждый отдельный пиксель, дополнительно повышают качество изображения в диапазоне детектора.

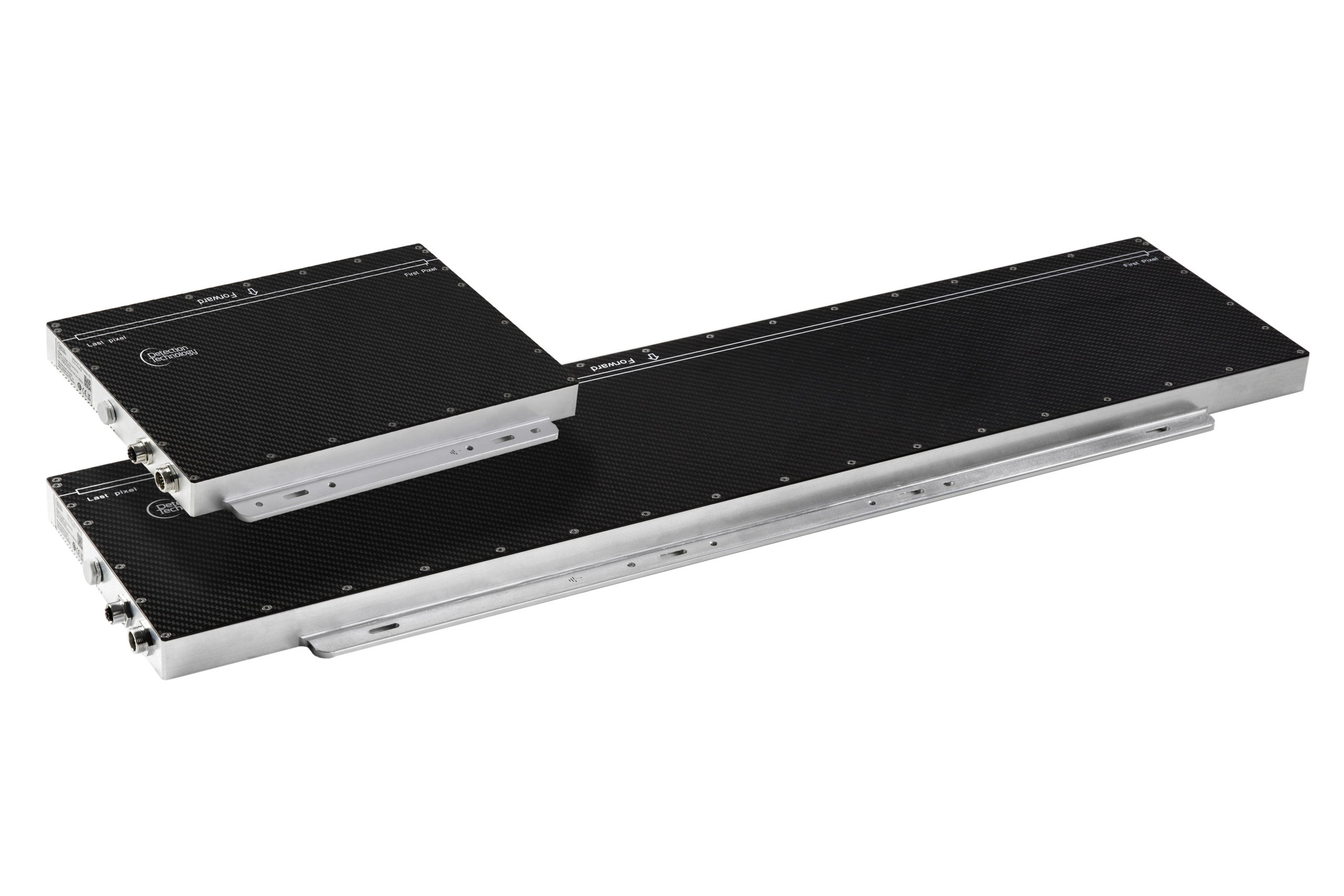

Модульная и легко масштабируемая платформа позволяет легко создавать детекторные решения для различных конфигураций системы. Оснащенная встроенным блоком управления, встроенным алгоритмом TDI и другими функциями обработки данных, серия X-Scan T01 представляет собой отличное решение типа «plug-and-play».
Особенности:- Единая энергия излучения; - Диапазон энергии рентгеновского излучения 20 - 120 кВ; - Шаг пикселя 0.4 мм; - Дополнительная длина активной области от 307 до 820 мм; - Динамический диапазон 4500:1; - Интерфейс Gigabit Ethernet; - Диагностические функции; - Простая системная интеграция с программным обеспечением X-View2 и комплектом средств разработки для Windows и Linux. Применения:- Контроль качества и сортировка в пищевой промышленности, например, высокоскоростные линии розлива и консервирования, обнаружение костей при переработке мяса и морепродуктов; - Проверка и сортировка аккумуляторов. |
Преимущества:- Модульная и легко масштабируемая платформа на основе TDI; - Оптимизация для сложных промышленных условий; - Обеспечение высокой чувствительности при низкой дозе; - Уменьшение вдвое необходимой мощности рентгеновского излучения; - Срок службы детектора под воздействием рентгеновского излучения удвоился; - Минимизация экранирования; - Повышенная резкость изображения благодаря оптимизированной для приложений, быстрой и чувствительной сцинтилляционной технологии; - Повышенное контрастное разрешение; - Максимальная скорость сканирования до 180 м/мин; - Прочная механика и надежные промышленные соединения; - Двунаправленное сканирование. |
Технические характеристики:
|
Параметр |
X-Scan T01040307A |
X-Scan T01040410A |
X-Scan T01040512A |
X-Scan T01040614A |
X-Scan T01040820A |
|
Режим работы |
Time delay integration (TDI) | ||||
|
Количество ступеней TDI |
8 | ||||
|
Алгоритмы TDI |
Встроены | ||||
|
Размер пикселя |
0.4 x 0.4 мм | ||||
|
Размер матрицы |
8 x 768 |
8 x 1024 |
8 x 1280 |
8 x 1536 |
8 x 2048 |
|
Размер активной области |
307 мм |
410 мм |
512 мм |
614 мм |
820 мм |
|
Динамический диапазон |
4500:1 при 25 °C | ||||
|
Макс. скорость сканирования |
180 м/мин | ||||
|
Мин. время интеграции с режимом TDI |
133 мкс | ||||
|
Макс. время интеграции |
100 мс | ||||
|
Оптимальный энергетический диапазон сцинтиллятора |
20 кВ – 120 кВ | ||||
|
Габаритные размеры |
336 × 240 × 30 |
438 × 240 × 30 |
541 × 240 × 30 |
644 × 240 × 30 |
850 × 240 × 30 |
|
Вес |
4.5 кг |
5.5 кг |
7.0 кг |
7.5 кг |
9.5 кг |
|
Внутренняя радиационная защита |
Есть | ||||
|
Коллиматор |
Встроен | ||||
|
Встроенная диагностика системы |
Есть | ||||
|
Интерфейс |
Gigabit Ethernet (M12X) | ||||
|
Разрядность АЦП |
16 бит | ||||
|
Поддержка внешнего триггера |
Есть | ||||
|
Рабочее напряжение |
24 В | ||||
|
Потребляемая мощность |
45 Вт |
55 Вт |
65 Вт |
75 Вт |
95 Вт |
|
Класс IP защиты |
IP67 | ||||
|
Рабочая температура и влажность |
0 °C ~ 40 °C, 30% ~ 85% относительной влажности, без конденсации | ||||
|
Температура хранения |
От -10 °C до 60 °C | ||||
|
Сертификация |
CE, RoHS, China RoHS, WEEE, EMC: IEC61326-1 | ||||
Сканирующие модули X-Scan T01
|
Поставщик
|
Detection Technology |
