        Сканирующие рентгеновские модули X-Scan H01

        Главная
        —
        Каталог продукции
        —
        Контрольно-измерительное оборудование
        —
        Контрольно-измерительные приборы
        —
        Измерители оптической мощности
        —
        Системы измерения излучения
        —
        Сканирующие модули
        —Сканирующие рентгеновские модули X-Scan H01

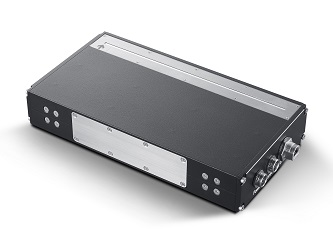

        Фото Сканирующие рентгеновские модули X-Scan H01
        Производитель: Detection Technology
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Detection Technology
        Тип детекторов
        рентгеновские модули

        Сканирующие модули X-Scan H01 от компании Detection Technology для систем неразрушающего контроля обеспечивают высокое качество изображений, регистрируемых линейной матрицей детекторов благодаря высокочувствительным фотодиодам, идеально согласованными со считывающей электроникой, и сцинтилляционным материалом с высоким уровнем поглощения. Сканирующие модули X-Scan H обладают самым маленьким числом кольцевых артефактов в отрасли благодаря однородному линейному отклику и широкому динамическому диапазону (16,000:1) рентгеновского детектора. Кроме того, минимизация перекрестных помех пикселей и уникальный дизайн разделения пикселей позволяют эффективно устранить эффект рассеяния излучения.

        Представленные модули легко интегрируются в рентгенодиагностические системы и значительно снижают время отладки. Модули X-Scan H обладают высокой радиационной стойкостью, что заметно продлевает срок службы детектора и снижает общий уровень затрат на обслуживание системы. Для заказа доступны модели различной длины, которые легко перестраиваются под нужды конкретной задачи.

        Модули X-Scan H с технологией "plug-and-play" обладают интерфейсом Gigabit Ethernet и расширенным набором функций диагностики, шаг пикселей моделей составляет 0.2 и 0.4 мм. Поставляемое вместе с детектором SDK X-View2 от Detection Technology упрощает процесс интеграции и настройки детектора.

        Данная серия сканирующих модулей разработана для систем неразрушающего контроля, компьютерной томографии и цифровой рентгенографии, которые используются в авиакосмической, автомобильной, оборонной, горнодобывающей и нефтегазовой промышленностях.

        Особенности:

        - Шаг пикселя: 0.2 мм и 0.4 мм;

        - Динамический диапазон: >16000;

        - Сцинтиллятор: CdWO4;

        - Интерфейс: Gigabit Ethernet;

        - SDK X-View2;

        - Диапазон энергий рентгеновского излучения: 225-800 кВ (пиковое напряжение);

        - Высокая чувствительность;

        - Низкий уровень шумов;

        - Однородный линейный отклик детектора;

        - Высокая радиационная стойкость;

        - Долгий срок службы;

        - Легко перестраивается под нужды конкретных применений.

        Применения:

        - Автомобильная промышленность;

        - Оборонная промышленность;

        - Авиакосмическая промышленность;

        - Контроль промышленных производств;

        - Нефтегазовая промышленность.

        Технические параметры сканирующих модулей серии X-Scan H01:

        Параметр

        X-Scan H0102

        X-Scan H0104

        Пиковое напряжение рентгеновской трубки

        225-800 В

        Сцинтилляционный материал

        CdWO4

        Толщина сцинтиллятора

        3.15 мм

        Длина активной области детектора

        256, 512, 614, 820, 922 мм

        Шаг пикселя (расстояние между пикселями)

        0.2 мм

        0.4 мм

        Размер пикселей (фотодиодов)

        0.15 x 0.8 мм

        0.32 x 0.6 мм

        Площадь пикселей (сцинтиллятор)

        0.1 x 1.57 мм

        0.25 x 1.57 мм

        Скорость сканирования в непрерывном режиме

        Макс. скорость

        50 см/с

        200 см/с

        Время накопления сигнала

        0.4 мс - 128 мс

        0.2 мс - 128 мс

        Биннинг пикселей

        до 4x (шаг до 1.6 мм)

        Разрядность АЦП

        16 бит

        Динамический диапазон

        >16 000:1

        Настройка чувствительности

        8 уровней, Заряд: 0.75 - 10.5 пКл/линию

        Интерфейс

        Gigabit Ethernet, UDP протокол

        Класс IP защиты

        IP50

        Линейность отклика

        > 99 %

        Рабочее напряжение и потребление мощности

        +12В или +24В (DC), 20 Вт макс.

        Рабочая температура и влажность

        0-40 °C, 30–80%

        Температура хранения

        -10-50 °C

        Вес

        16 кг (макс.)

        Для доступа к файлам требуется Авторизация
        Техническая документация для сканирующих модулей серии X-Scan H01
        235.5 Кб

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.
        С этим товаром покупают
        Поставщик
        Thorlabs
        Типы изделий
        удлинители
        Тип товара
        Оснащение рабочего места
        Артикул
        HDPS12-UK
        Оптические столы и плиты
        cистемы для установки на оптический стол, комплектующие для оснащения рабочего места за оптическим столом, опорная стойка, опоры для оптического стола, полки для оптических столов
        Тип кабеля
        удлинители
        Фото HDPS12-UK - Удлинитель с защитой от скачков напряжения, 12 розеток для вилок Британского стандарта, Thorlabs
        HDPS12-UK - Удлинитель с защитой от скачков напряжения, 12 розеток для вилок Британского стандарта, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        PAA612
        Длина кабеля
        1 м
        Тип изделия
        кабели
        Особенности
        для сервоприводов, для шаговых двигателей
        Фото PAA612 - APT кабель для шагового двигателя, разъемы: DA15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        PAA612 - APT кабель для шагового двигателя, разъемы: DA15 (штекерный), DE15 (гнездовой), длина: 1 м, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FTK01
        Тип изделия
        bnc терминаторы
        Фото FTK01 - Набор укороченных BNC терминаторов,  8 шт., Thorlabs
        FTK01 - Набор укороченных BNC терминаторов, 8 шт., Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EECT3011
        Тип изделия
        корпуса для электроники
        Особенности
        для нестандартных электронных приборов
        Фото EECT3011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, съемная боковая панель, 1.25" x 1.75" x 3.16", Thorlabs
        EECT3011 - Корпус для нестандартных электроприборов, торцы корпуса без разъемов, съемная боковая панель, 1.25" x 1.75" x 3.16", Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EECRB
        Особенности
        для нестандартных электронных приборов
        Комплектующие
        лицевые панели
        Фото EECRB - Резиновые лицевые панели для алюминиевых корпусов серии EEC, 2 упаковки, Thorlabs
        EECRB - Резиновые лицевые панели для алюминиевых корпусов серии EEC, 2 упаковки, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF125
        Фото EF125 - Пассивный электрический фильтр высоких частот, полоса пропускания: >50 кГц, 2 гнездовых BNC разъема, Thorlabs
        EF125 - Пассивный электрический фильтр высоких частот, полоса пропускания: >50 кГц, 2 гнездовых BNC разъема, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        FT500
        Тип изделия
        bnc терминаторы
        Фото FT500 - Укороченный BNC терминатор, постоянное сопротивление: 50 Ом, Thorlabs
        FT500 - Укороченный BNC терминатор, постоянное сопротивление: 50 Ом, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        EF110
        Фото EF110 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤1 кГц, 2 гнездовых BNC разъема, Thorlabs
        EF110 - Пассивный электрический фильтр низких частот, полоса пропускания: ≤1 кГц, 2 гнездовых BNC разъема, Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        TMM36
        Тип изделия
        кабели
        Тип кабеля
        высокочастотные
        Фото TMM36 - Сверхвысокочастотный кабель, 2 штекерных разъема: 2.4 мм, длина: 36" (914 мм), Thorlabs
        TMM36 - Сверхвысокочастотный кабель, 2 штекерных разъема: 2.4 мм, длина: 36" (914 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Поставщик
        Thorlabs
        Артикул
        CA2848
        Тип изделия
        кабели
        Тип кабеля
        коаксиальные
        Тип разъема
        BNC, SMA
        Фото CA2848 - SMA коаксиальный кабель, штекерный разъем SMA и штекерный разъем BNC, длина: 48" (1219 мм), Thorlabs
        CA2848 - SMA коаксиальный кабель, штекерный разъем SMA и штекерный разъем BNC, длина: 48" (1219 мм), Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Правила пользования сайтом
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
