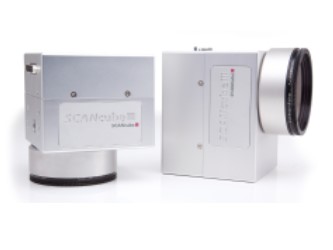

Сканирующие головки серии SCANcube III от SCANLAB отличаются компактной конструкцией. Эти двухмерные сканирующие системы позволяют отклонять и позиционировать лазерные лучи на обрабатываемой поверхности.
Серия SCANcube отличается, помимо прочной конструкции, также привлекательным соотношением цены и функциональности и оптимально подходит для всех стандартных сфер применения.
Особенности:- Компактная конструкция и малый вес; - Прочный, герметичный корпус; - Высокая динамика; - Широкий выбор покрытий зеркал. |
Применения:- Маркировка; - Обработка материалов в полупроводниковой промышленности; - Микроструктурирование; - Динамическая обработка («on the fly»). |
Технические характеристики:
|
Параметр |
Значение | |
|
Модель |
SCANcube III 14 | |
|
Апертура (мм) |
14 | |
|
Смещение пучка (мм) |
16.42 | |
|
Ошибка отслеживания (мс) |
0.15 | |
|
Типичные скорости | ||
|
Скорость маркировки (м/с) |
2.0 | |
|
Скорость позиционирования (м/с) |
14.0 | |
|
Хорошее качество записи (цпс) |
740 | |
|
Высокое качество записи (цпс) |
500 | |
|
Время отклика шага |
1% от полной шкалы |
0.35 |
|
10% от полной шкалы |
0.9 | |
|
Повторяемость (СКЗ, мкрад) |
<2 | |
|
Разрешение позиционирования (бит) |
16 | |
|
Нелинейность |
<0.9 мрад/44° | |
|
Температурный дрейф |
Смещение (мкрад/К) |
<25 |
|
Усиление (ppm/К) |
<25 | |
|
Долгосрочный дрейф | ||
|
8-часовой дрейф (после 30-минутного прогрева) |
Смещение (мкрад) |
<100 |
|
Усиление (ppm) |
<100 | |
|
Оптические характеристики | ||
|
Типичный угол сканирования (рад) |
±0.35 | |
|
Ошибка усиления (мрад) |
<5 | |
|
Нулевое смещение (мрад) |
<5 | |
|
Требования к мощности |
±15 В DC, макс. 3 А | |
|
Интерфейс |
Цифровая версия |
SL2-100, XY2-100 |
|
Аналоговая версия |
±4.8 В | |
|
Класс защиты |
IP50 (IP66 по запросу) | |
|
Рабочая температура (°C) |
25±10 | |
|
Вес |
2.3 кг | |
