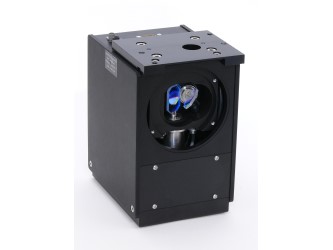

Компактные сканирующие головки hurrySCAN II от SCANLAB обеспечивают оптимальное решение практически всех задач, возникающих при промышленной лазерной обработке материалов. Механически и электрически совместимые сканирующие головки имеют апертуру от 7 до 30 мм и различные уровни динамики. Высокая долговременная стабильность и низкие значения дрейфа обеспечиваются за счет встроенной температурной стабилизации. SCANLAB предлагает продукцию практически для всех потребностей заказчика. Системы с малой апертурой оптимально сочетают в себе высочайшую скорость и исключительную точность. Скорость маркировки может превышать 1000 знаков в секунду.
Также предлагаются сканирующие головки с большой апертурой, обеспечивающие малый размер пятна, высокую скорость и мощность лазера до многокиловаттного диапазона. Концепция корпуса, а также жесткие допуски на изготовление и сборку обеспечивают высокую гибкость и уверенность при проектировании и эксплуатации систем лазерной обработки материалов. Это также способствует быстрой адаптации к индивидуальным требованиям заказчика.
Применения:
- Обработка материалов;
- Маркировка;
- Микроструктурирование;
- Быстрое производство;
- 3D-приложения;
- Динамическая обработка «on-the-fly».
Технические характеристики:
|
Параметр |
Значение | |
|
Модель |
hurrySCAN II 14 | |
|
Апертура (мм) |
14 | |
|
Смещение пучка (мм) |
16.42 | |
|
Ошибка отслеживания (мс) |
0.24 | |
|
Время отклика шага |
1% от полной шкалы |
0.40 |
|
10% от полной шкалы |
1.60 | |
|
Типичные скорости | ||
|
Скорость маркировки (м/с) |
1.5 | |
|
Скорость позиционирования (м/с) |
7.0 | |
|
Хорошее качество записи (цпс) |
500 | |
|
Высокое качество записи (цпс) |
340 | |
|
Долгосрочный дрейф 8 ч (мрад) |
<0.6 | |
|
Оптические характеристики | ||
|
Типичный угол сканирования 1 сканнера (рад) |
±0.35 | |
|
Типичный угол сканирования 2 сканнера (рад) |
±0.35 | |
|
Типичный размер поля – квадрат (мм2) |
90x90 | |
|
Нелинейность |
<3.5 мрад/44° | |
|
Повторяемость (СКЗ, мкрад) |
<2 | |
|
Разрешение позиционирования (бит) |
18 | |
|
Ошибка усиления (мрад) |
<5 | |
|
Нулевое смещение (мрад) |
<5 | |
|
Искажение (мрад) |
<1.5 | |
|
Требования к мощности |
±(15+1.5) В DC, макс. 3 А | |
|
Входные сигналы |
Цифровая версия |
SL2-100, XY2-100 |
|
Аналоговая версия |
±4.8 В, ±9.6 В | |
|
±4.8 мА, ±9.6 мА | ||
|
Выходные сигналы |
Цифровая версия |
SL2-100, XY2-100 |
|
Аналоговая версия |
TTL | |
|
Рабочая температура (°C) |
25±10 | |
|
Требования к воздуху |
Чистый, фильтрованный воздух | |
|
20 л/мин при ∆p<2 бар | ||
|
Требования к жидкости |
5 л/мин при ∆p<0.1 бар, p<4 бар | |
|
Вес |
Прим. 3 кг | |
