        Скалыватели волокон с оболочкой Ø80 - Ø1250 мкм

        Главная
        —
        Каталог продукции
        —
        Волоконная оптика
        —
        Обработка оптоволокна
        —
        Оборудование Vytran Thorlabs
        —
        Скалыватели волокон
        —Скалыватели волокон с оболочкой Ø80 - Ø1250 мкм
        Фото Скалыватели волокон с оболочкой Ø80 - Ø1250 мкм
        Производитель: Thorlabs
        Отправить запрос
        Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
        • Технические характеристики
        • Описание
        • Файлы для скачивания
        • Оплата
        • Доставка
        • Гарантия
        Поставщик
        Thorlabs

        Скалыватели Vytran LDC401 и LDC401A Thorlabs производят высококачественные сколы волокон с оболочкой от Ø80 мкм до Ø1.25 мм. Это позволяет выполнять точную сварку волокон. Скалыватель LDC401 производит плоские сколы (то есть плоскость скола, перпендикулярную длине волокна), а LDC401A может производить как плоские, так и угловые сколы. Каждый скалыватель оснащен алмазным лезвием для скалывания, микрометрическим ограничителем хода, который обеспечивает скалывание с низким натяжением при работе со специальными волокнами, а также линейкой и блоками для фиксации волокон с возможностью смещения для выставления точки скола. LDC401A также включает в себя поворотный столик для сколов под углом.

        Левый блок, фиксирующий волокно, подключен к моторизованной платформе и включает в себя датчик нагрузки, который позволяет системе изнутри контролировать напряжение, прилагаемое к волокну во время процесса раскола. Положение этого удерживающего блока можно отрегулировать, введя желаемое положение с точностью до микрона в контроллер (единицы измерения в миллиметрах).

        Контроллер, входящий в комплект каждого скалывателя, позволяет точно контролировать параметры процесса скалывания. Регулируемые параметры: натяжение волокна, угол поворота, скорость, с которой к волокну прикладываются натяжение и скручивание, скорость приближения лезвия к волокну и диаметр волокна. Калькулятор угла скола, включенный в контроллер LDC401A Vytran Thorlabs, обеспечивает оценку параметров скола, которые могут быть уточнены пользователем. Контроллер поставляется с предварительно загруженными десятью файлами стандартных параметров скола.

        После того, как желаемые параметры скалывания установлены и загружены в скалыватель, можно снять контроллер и запустить процесс скалывания, нажав синюю кнопку в верхней части устройства. Для производственных сред с несколькими станциями скалывания эта функция оптимизирует производственный процесс, позволяя легко загружать одни и те же параметры скалывания в несколько скалывателей LDC401 Vytran Thorlabs.

        В этих скалывателях используются блоки фиксации волокна, которые совместимы со станцией зачистки и очищения волокон FPS300, сварочным аппаратом LFS4100, станциями обработки стекловолокна GPX3000 и системой обработки волокон GPX4000LZ на CO2 лазере, что позволяет легко перемещать волокно между системами. Вставки для держателя волокна для разных размеров волокон продаются отдельно. Для фиксации вставок в блоках используются винты с нейлоновым наконечником, запасные 2-56 винты SS2SN013 длиной 1/8 дюйма доступны в упаковках по 10 штук.

        Особенности:

        - Для волокон с диаметром оболочки Ø80 мкм - Ø1.25 мм:

        - LDC401: плоские сколы;

        - LDC401A: плоские и угловые сколы (до 15°).

        - Для SM, MM, PM волокон и специальных волокон;

        - Оснащены микрометрическим ограничителем хода для скалывания специальных волокон со слабым натяжением;

        - Алмазное лезвие для скалывания;

        - Пластины-вставки для фиксации волокон продаются отдельно.

        Дополнительные аксессуары:

        - Цифровой микроскоп;

        - Регулируемый упор;

        - Сменные алмазные лезвия;

        - Сменные винты SS2SN013 для систем фиксации волокна.

        В комплекте:

        - LDC401 или LDC401A скалыватель;

        - Контроллер;

        - Источник питания 12 В;

        - Шнур питания (AC);

        - Нейлоновая щетка;

        - 0.035", 0.050" и 3/32" шестигранные ключи.

        Приобретается отдельно:

        - Верхние пластины для фиксации оптических волокон в держателях (необходимы 2 шт.)

        - Нижняя пластина для фиксации оптических волокон в держателях (необходимы 2 шт.)

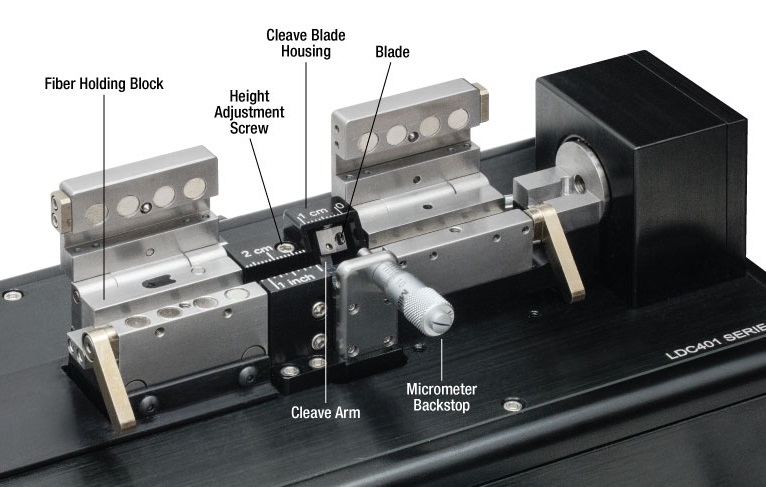

        Крупный план системы скалывания LDC401A. Зажимной винт в верхней части каждого удерживающего блока может быть затянут, чтобы обеспечить дополнительное усилие для захвата волокон с внешним диаметром ≥500 мкм. Магниты в каждом удерживающем блоке обеспечивают достаточное усилие для зажима волокна меньшего диаметра.

        Технические характеристики скалывателей серии LDC401 Vytran® Thorlabs:

        Модель

        LDC401

        LDC401A

        Тип скалывания

        плоский скол

        плоский скол или

        угловойa до 15°

        Допустимые размеры волокна

        Оболочка: Ø80 мкм - Ø1.25 мм

        Буферное покрытие: Ø80 мкм - Ø3.198 мм


        Допустимые типы волокон

        SM, PM, MM, специальные волокна: микроструктурированное волокно,

        фотонно-кристаллическое волокно (PCF), некруглые волокна, капиллярные трубки

        Метод скалывания

        Tension and Scribe ("натяжение и насечка")

        Натяжение

        63.7 Н макс, программируемое значениеb

        Создание насечки

        Алмазное лезвие, шаговый двигатель (5000 использований, 9 положений)

        Нагрузка

        Линейное натяжение, шаговый двигатель

        Точность скола

        ±0.5°

        ±0.5° (плоский)

        ±1.0° (угловой)

        Платформа вращения

        N/A

        Разрешение 0.1°, контроль шаговым двигателем

        Держатели волокон

        Внутренний вакуумный насос для облегчения загрузки, до 9 дюймов рт. ст. (4.4 psi) давления

        Вставки держателей волокна

        Продаются отдельно

        Мощность

        12.5 В (DC), 5 A (обеспечивается внешним источником питания)

        Внешний источник питания

        100 - 120 / 200 - 240 В (AC), 4.5 / 2.2 A, 47 - 63 Гц

        Размеры (Д x Ш x В) без фиксирующих волокно блоков и поворотной платформы

        257.4 мм x 134.6 мм x 130.7 мм

        Размеры (Д x Ш x В)

        257.4 мм x 134.6 мм x 173.3 мм

        257.4 мм x 134.6 мм x 176.8 мм

        Вес

        4.5 кг

        Примечания:

        a. В специальных волокнах с большой долей "воздухонаполнения" может оказаться невозможным создать чистые угловые сколы из-за структурных свойств волокна.

        b. Эти скалыватели калибруются с использованием стандартных грузов, которые подвешиваются на шкиве, поэтому настройки натяжения программируются в контроллере в граммах. максимальное натяжение соответствует 6.5 кг.

        Обучающие видео

        Чтобы помочь новым или опытным пользователям скалывателей Vytran Thorlabs серии LDC в работе, компания Thorlabs создала серию учебных видео-пособий, направленных на обучение основным навыкам, необходимым для работы с этой системой, включая настройку устройства, установку пластин и выполнение плоского раскола. Эти процессы продемонстрированы с использованием скалывателя LDC401, однако процедуры идентичны для скалывателей LDC401A и LDC450B.

        Распаковка, установка, включение и выключение

        Процесс плоского скалывания

        Инструкции по установке вставок фиксации волокна

        Инструкции по установки вставки для переноса волокна


        Для доступа к файлам требуется Авторизация
        Обзор скалывателей Vytran Thorlabs
        1.8 MБ
        Чертеж скалывателя LDC401A
        80.3 Кб
        Чертеж скалывателя LDC401
        150.2 Кб
        Руководство пользователя скалывателями серии LDC401
        16.4 MБ

        Оплата продукции производится по безналичному расчету на основании счета либо договора поставки. Компания АЗИМУТ ФОТОНИКС принимает участие в конкурсных торгах (электронных аукционах) на выполнение заказов от бюджетных организаций. Для бюджетных организаций предусмотрена работа с частичной предоплатой в рамках договоров по ФЗ.

        Доставка оборудования и компонентов во все регионы России осуществляется транспортными компаниями (Major Express, Гарантпост, СДЭК) с обязательным соблюдением требований к транспортировке и хранению, также возможен самовывоз из нашего офиса в Москве. Условия отправки груза в страны СНГ и ЕАЭС необходимо уточнять отдельно у специалистов нашей компании.

        Все поставляемое нами оборудование обеспечивается официальной гарантией производителей с отправкой на ремонт и замену. Как правило, срок гарантии – 1 год.

        Нужна консультация?

        Наши специалисты ответят на любой интересующий вопрос
        Задать вопрос
        Каталог
        Каталог THORLABS
        Каталог Hamamatsu
        Каталог Edmund Optics
        Поставщики
        Компания
        Вакансии
        Проекты
        Контакты
        Полезное
        Статьи
        Новости
        Видео
        Выставки
        Условия сотрудничества
        Карта сайта
        Подписаться на рассылку
        8 (800) 551-20-97
        8 (800) 551-20-97
        +7 (812) 407-10-47Санкт-Петербург
        Заказать звонок
        info@azimp.ru
        119049, г. Москва, ул. Шаболовка, д. 10, корп.1 помещ. 7/1 (м. Шаболовская)
        2025 © АЗИМУТ ФОТОНИКС
