Системы для восстановления покрытия волокон Vytran Thorlabs PTR403B и PTR404B используют шарнирную пресс-форму, чтобы сформировать в ней полость для нанесения покрытия. Такая конструкция позволяет впрыскивать материал покрытия через поперечный канал в верхней пластине пресс-формы. Узел пресс-формы, предназначенный для небольших объемов производства, исследований и разработок, может быть легко заменен, а параметры процесса могут быть легко изменены, что обеспечивает гибкость и адаптируемость, но пресс-форма требует очистки между каждым процессом покрытия волокна.
Каждая система оснащена ручной системой впрыска покрытия. Пользователь должен дозировать материал покрытия в полость пресс-формы. Эта система ручного впрыска совместима с материалом как с низким, так и с высоким показателем преломления.
При выборе одного из этих систем необходимо выбрать как узел пресс-формы, так и набор пластин блока фиксации волокна подходящего размера. Пульт управления входит в комплект каждой системы покрытия волокон.
Узел пресс-формы
Совместимые пресс-формы доступны для покрытий диаметром 280 мкм, 430 мкм и 600 мкм. Также доступны индивидуальные диаметры перекрытия до 900 мкм. Светодиоды УФ-отверждения размещены внутри пресс-форм PTR403B и PTR404B; в самом устройстве нет источника УФ-отверждения. Доступны отдельные пресс-формы для покрытия волокон толщиной 50 и 100 мм.
Пластины для фиксации волокон
Всего для систем PTR403B и PTR404B требуется четыре пластины (две верхние и две нижние). Доступны пластины для волокон диаметром от 80 мкм до 1000 мкм.
Входящий в комплект контроллер
Каждая система Vytran PTR403B и PTR404B поставляется с пультом управления VYT300C, который позволяет пользователю программировать и управлять системой. Регулируемые настройки включают в себя: скорость впрыска, количество материала, время отверждения, мощность лампы и программирование индивидуальных шаблонов. Калькулятор впрыска дает оценку параметров покрытия, которые пользователь может уточнить.

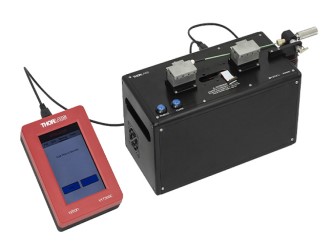

Система восстановления покрытия волокна Thorlabs Vytran серии PTR
Особенности:- Совместимость с пресс-формами для покрытия диаметром 280 мкм, 430 мкм или 600 мкм; - Максимальная длина покрытия 50 мм; - Совместимость с материалом покрытия с высоким показателем преломления;
- Идеально подходит для мелкосерийного производства и НИОКР. Дополнительные аксессуары:
- Инжектор; - Трубка инжектора;
- Цилиндр шприца. |
В комплекте:- Система восстановления волокна Vytran Thorlabs PTR403B или PTR404B - Шнур питания;
- Пульт управления. Приобретается отдельно:- Узел пресс-формы (необходим 1 шт.); - Верхние пластины для фиксации оптических волокон в держателях (необходимы 2шт.); - Нижние пластины для фиксации оптических волокон в держателях (необходимы 2шт.);
- Материал для покрытия с высоким или низким показателем преломления (необходим 1 шт.). |
Технические характеристики аппаратов Vytran Thorlabs PTR403B и 404B:
|
Модель |
PTR403B |
PTR404B |
|
Тип системы |
Ручная |
|
|
Пресс-форма |
Раздельные кварцевые пластины на шарнирах |
|
|
Диаметр восстановленияa |
280 мкм, 430 мкм, 600 мкмb |
|
|
Источник УФ-отверждения |
14 УФ светодиодов (встроены в узел пресс-формы) |
28 УФ светодиодов (встроены в узел пресс-формы) |
|
Максимальная длина восстановления |
50 мм |
100 мм |
|
Наносимый материал |
Акрилат с высоким или низким показателем преломления, отверждаемый УФ-излучением |
|
|
Подача материала |
Вручнуюc |
Вручнуюd |
|
Объем наносимого материала |
Вручную |
Вручную |
|
Скорость нанесения покрытия |
Вручную |
Вручную |
|
Время отвержденияe |
15 с |
16 с |
|
Очистка пресс-формыf |
После каждого процесса покрытия |
|
|
Общее время цикла |
60 с |
|
|
Габариты |
257.4 мм × 134.6 мм × 174.8 ммg |
257.4 мм × 134.6 мм × 181.2 ммg |
|
Потребляемая мощность |
110 - 240 VAC, 47-63 Гц |
|
|
Тип управления |
Пульт управления (VYT300C) |
|
Примечания:
a. Доступны нестандартные размеры;
b. Зависит от узла пресс-формы;
c. Сменная деталь PTRRRM;
d. Сменная деталь PTRRRML;
e. Программируется через контроллер; В зависимости от размера формы и материала повторного покрытия;
f. Форму следует очистить ацетоном или изопропиловым спиртом и нанести ватным тампоном. Если форма имеет скопление затвердевшего материала, прилипшего к пластинам, подождите около 60-90 секунд, чтобы очищающий раствор (предпочтительно ацетон) размягчил и приподнял материал с поверхности;
g. С установленной пресс-формой.
|
