Системы управления серии SDC позволяют двигать подвижные части оптомеханических систем SmarAct по типу шагового двигателя, но с очень высоким разрешением. Кроме того, необходимо только 2 TTL сигнала для задания шага и направления движения. Контроллеры SDC2 обеспечивают квадратурный сигнал обратной связи.
Аналоговые контроллеры серии AVC позволяют управлять системами позиционирования SmarAct с помощью аналогового сигнала в виде напряжения от -10 В до 10 В, который задаёт скорость и направление движения.
Встраиваемый контроллер EMS (2D/3D) – оптимизированный OEM модуль для интеграции в систему управления пользователя. Он позволяет управлять системами с индуктивными сенсорами.

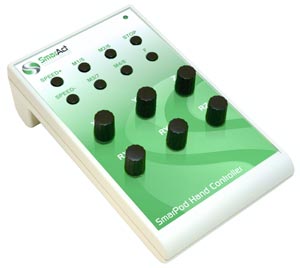

Универсальный контроллер с ручным управлением
|
|
Контроллер с ручным управлением от компании SmarAct подходит для работы с гексаподами SmarPod и любыми другими системами позиционирования SmarAct и позволяет осуществлять простое и удобное управление движением подвижных частей по всем 6 степеням свободы. |
Основные свойства контроллеров SmarAct с ручным управлением
| Свойство | Описание |
|
Совместимость с системами позиционирования |
все модели SmarPod, все оптомеханические компоненты SmarAct |
|
Системы позиционирования |
без обратной связи, с обратной связью |
|
Элементы управления |
6 ручек управления смещением вдоль ортогональных координат; 2 кнопки управления скоростью; 4 кнопки быстрого сохранения (двойное присваивание); Кнопка переключения режима; Кнопка аварийной остановки |
|
Интерфейс |
USB 2.0 |
|
Программное обеспечение |
C/LabVIEW SDK, SmarPod контроллер |

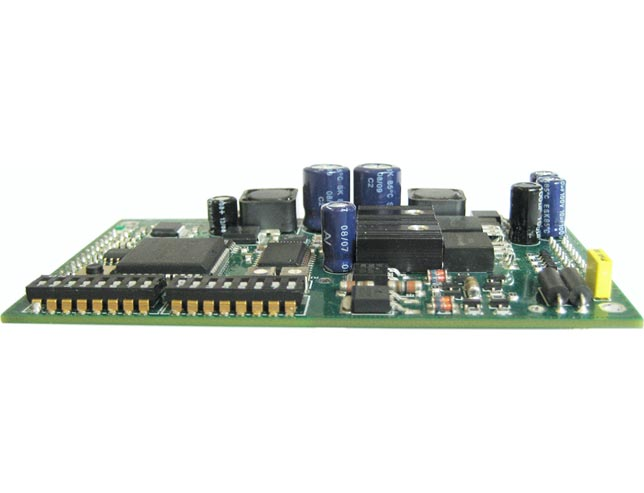

Аналоговый контроллер AVC
|
|
Аналоговый контроллер (AVC) позволяет пользователю создать собственную систему управления с высоким разрешением для оптомеханических компонентов SmarAct, используя подходящий сигнал обратной связи. Это дает возможность избавиться от необходимости в компьютере, что делает систему гибкой и позволяет подстраивать ее под требования конкретного приложения. |
Основные свойства аналоговых контроллеров SmarAct
| Свойства | Описание |
|
Совместимость с системами позиционирования |
Все системы позиционирования SmarAct (движение с остановками) |
|
Источник питания |
12 .. 48 В, 24 Вт |
|
Входные сигналы для задания частоты и направления |
в обратном направлении – 18.5 кГц при -10 В .. 1 мГц при -1 В отсутствие движения между -1 В .. 1 В в прямом направлении – 1 мГц при 1 В .. 18.5 кГц при 10 В |
|
Входной сигнал для задания ширины шага |
0 В при -10 В .. 100 В при 10 В |
|
Габаритные размеры |
100 x 60 мм2 (OEM плата) |

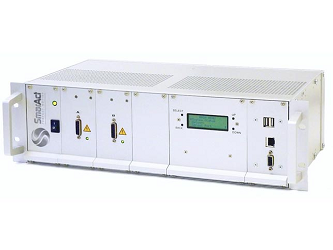

Системы управления серии ECM
|
|
ECM системы управления предлагают простую интеграцию устройств серии SmarPod в существующие средства контроля (например, EPICS, TANGO и т.д.), исключая необходимость в использовании ПК. ECM система выполняет кинематические расчёты и выступает в качестве командного процессора для SmarPod и SmarAct систем позиционирования, подключенных к MCS контроллеру. |
Характеристики систем управления серии ECM
|
Характеристика |
Описание |
|
Интерфейсы |
RS232, Ethernet, USB |
|
Совместимость с контроллерами |
все контроллеры серии MCS SmarAct |
|
Корпус |
модуль для крепления в стандартную стойку 19″ (-MOD), для использования в качестве настольного прибора(-TAB) |

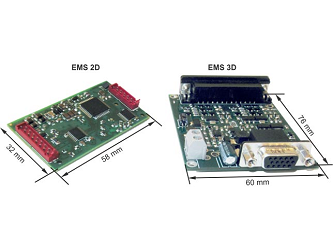

OEM контроллеры для систем позиционирования SmarAct (EMS 2D/ EMS 3D)
|
|
EMS 2D для двухканалов и EMS 3D для трех каналов – самые компактные платы управления SmarAct, которые отлично подходят для интеграции в системы контроля пользователя. Компактные размеры - 2D: 58 x 32 мм²; 3D: 76 x 60 мм² - делают данные платы лучшим выбором для управления системами позиционирования с обратной связью. |
Технические характеристики контроллеров
|
Характеристики |
Описание |
|
Совместимость с системами позиционирования |
Все системы позиционирования SmarAct (движение с остановками, сенсор -I типа) |
|
Число каналов |
2 для 2D, 3 для 3D (контроль смещения по одной оси единовременно) |
|
Источник питания |
2D: 5 - 12 В / 12 - 24 В, 15 Вт; 3D: 12 - 24 В, 15 Вт |
|
Интерфейс системы позиционирования |
2D: OEM плата; 3D: 1 x DSUB 25, гнездовой |
|
Интерфейс ПК |
двухпроводной интерфейс (TWI) |
|
Возможность масштабирования |
макс. 8 через TWI (зависит от подключаемого ПК) |
|
Диапазон напряжений, макс. ток |
0 .. 60 В, 250 мА |
|
Габаритные размеры |
2D: 58 x 32 мм2; 3D: 76 x 60 мм2 |

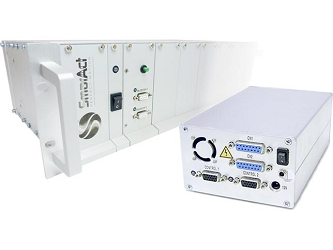

Системы управления SDC / SDC2
Системы управления подвижными элементами оптомеханических компонентов SmarAct SDC и SDC2 позволяют использовать системы позиционирования в качестве шаговых двигателей.
Технические характеристики контроллеров
|
Параметр |
Значения |
|
Число каналов |
n x 1 |
|
Обратная связь систем позиционирования |
без обратной связи, с обратной связью |
|
Поддерживает детекторы |
-L, -S, -M |
|
Диапазон напряжений |
0 .. 100 В |
|
Макс. выходной ток |
360 мА на канал |
|
Согнал обратной связи |
Сигнал квадратной формы, квадратурный сигнал (SDC2) |
|
Интерфейс системы позиционирования |
1 x DSUB 15, гнездовой |
|
Источник питания |
12-24 В, 60 Вт (c 19″ модулем для стойки до 600 Вт) |
|
Возможность масштабирования |
одноканальная плата, адаптерная плата для 2 SDC плат |
|
Корпус |
для использования в качестве настольного прибора(-TAB), плата управления (-OEM), модуль для крепления в стандартную стойку 19″ (-MOD) |
|
ПО и драйвера |
SDC программа конфигурирования для Windows® |
|
Кабель передачи данных |
1.5 м RS232 кабель |
|
Кабель передачи данных |
1.5 м USB / RS232 кабель |
|
Сетевой адаптер |
100 .. 240 В, 50 .. 60 Гц вместе с настольным модулем |
