Поставщик
|
Gentec Electro-Optics |
|
Тип прибора
|
системы для измерения излучения |
|
Тип изделия
|
системы измерения |
Системы для измерения мощности лазерного излучения P-LINK компании Gentec-EO – компактные устройства с USB или RS-232 интерфейсом. Для заказа доступны модели с 1 или 4 каналами.
Система измерения мощности P-LINK:
Особенности:
1. Совместимость со всеми измерительными головками Gentec;
- Термопарные датчики, фотодетекторы серий PH100 & PH20.
2. Модели с 1 или 4 каналами;
3. Подключается к ПК со специализированным ПО;
4. Управление с помощью последовательных команд;
5. Компактные размеры;
- 91 мм x 57 мм x 36 мм.
6. Отображение статистических данных в режиме реального времени;
Минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, частота следования импульсов.
7. USB, RS-232 или Ethernet интерфейс;
Ethernet интерфейс доступен только для моделей с 4 каналами.
Технические характеристики систем измерения мощности и энергии P-LINK компании Gentec:
|
|
P-LINK |
P-LINK-4 |
|
Типы Измерительных Головок |
Термопарные датчики, Фотодетекторы |
Термопарные датчики, Фотодетекторы |
|
Число Каналов / Отображение Данных |
1 канал/ на ПК |
4 канала/ на ПК |
|
Измерение Мощности | ||
|
Рабочий диапазон |
|
|
|
Термопарные датчики |
3 мкВт - 10 кВт |
3 мкВт - 30 кВт |
|
Фотодетекторы |
1 нВт - 3 Вт |
1 пВт - 3 Вт |
|
Погрешность |
±0.5 % полной шкалы |
±0.5 % полной шкалы |
|
Анализ данных |
a Текущее, минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, время |
b Текущее, минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), размах сигнала, время |
|
Время отклика |
1 сек |
1 сек |
|
Совместимость с детекторами | ||
|
Термопарные датчики |
Средняя мощность и энергия единичного импульса |
Средняя мощность |
|
Фотодетекторы |
Средняя мощность (мВт, дБм) |
Средняя мощность (мВт) |
|
Общая Спецификация | ||
|
Число каналов |
1 |
4 |
|
Дисплей |
Экран компьютера |
Экран компьютера |
|
Отображение данных |
a Отображение данных в режиме реального времени, в виде гистограммы, вывод статистических данных, в формате дисплея аналогового прибора со стрелкой |
b Отображение данных в режиме реального времени, в виде графика, вывод статистических данных, предупреждение о слишком высоком/низком уровне сигнала, режим пост-анализа, многоканальность |
|
Аналоговый выход |
0 - 2 В, регулируемый, ±1 % |
N/A |
|
Управление и передача данных |
USB или RS-232 (опция) |
USB или Ethernet (опция) |
|
Скорость передачи данных в режиме реального времени |
10 Гц |
10 Гц |
|
Габаритные размеры |
57 x 26 x 91 мм |
286 x 233 x 43 мм |
|
Вес |
0.12 кг |
2.5 кг |
|
Вешний источник питания (для моделей с RS-232 и Ethernet интерфейсом) |
100/240 В (AC) 50-60 Гц 12 В (DC) 200 мА |
100/240 В (AC) 50-60 Гц 5 В (DC), 3 A |
Примечания:
a - ПО PC-LINK;
b - ПО Octolink.
Модели доступных для заказа консолей P-LINK компании Gentec:
|
Модель |
Описание |
|
P-LINK-4 (Ethernet) V2 |
4-канальная панель измерения мощности, подключается к ПК. USB и Ethernet интерфейс. Ethernet кабели, источник питания (5 В) и кабель питания. |
|

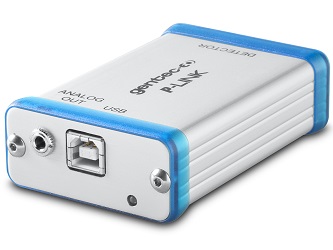

P-LINK (USB) |
Одноканальная панель измерения мощности, подключается к ПК. USB интерфейс. |
|
P-LINK (RS-232) |
Одноканальная панель измерения мощности, подключается к ПК. RS-232 интерфейс. USB - DB9 кабель, источник питания (12 В) и кабель питания. |
|
P-LINK-4 (USB) |
4-канальная панель измерения мощности, подключается к ПК. USB интерфейс. |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
MON-9V-EU |
дополнительный источник питания 9 В |  |
|
MON-USB |
USB кабель |  |
|

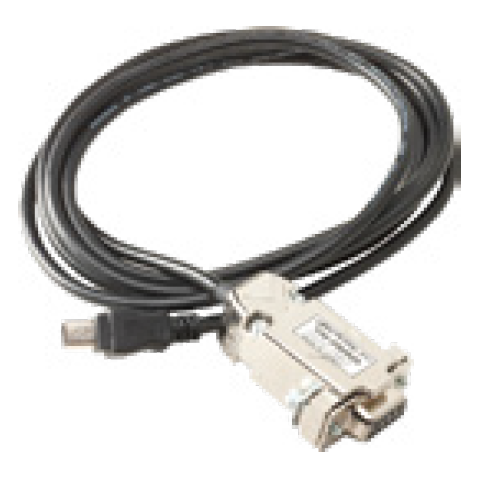

PLK-RS232 |
RS-232 кабель |  |
|
MON-POUCH |
мягкий защитный чехол с липучкой |  |
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
 |
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. | |
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
