Системы измерения мощности и энергии лазерного излучения MAESTRO компании Gentec-EO – лучшие в линейке консоли с большим сенсорным цветным ЖК дисплеем диагональю 5.6 дюймов. Благодаря уникальному пользовательскому интерфейсу и быстрой электронике данные системы обеспечивают одну из самых высоких скоростей измерения и считывания данных на рынке.
Система измерения мощности и энергии MAESTRO
Включите субтитры для просмотра комментариев на русском.
Особенности:
1. Совместимость со всеми измерительными головками Gentec
- Детекторы мощности: термопарные и пироэлектрические датчики, фотодетекторы;
- Детекторы энергии: термопарные (только для одиночных импульсов) и пироэлектрические датчики, фотодетекторы.
2. Цветной сенсорный ЖК-дисплей
- Диагональ: 5.6 дюйма;
- Разрешение: 640 х 480;
- Разрядность цвета: 18 бит;
- Полное сенсорное управление.
3. Компактный эргономичный дизайн
4. Интуитивно понятный интерфейс
5. Возможность сохранять данные измерений непосредственно на USB-носитель
6. Анализ данных в реальном времени
Максимальное, минимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), количество и частота следования импульсов.
7. Интерфейс: USB, RS-232, Ethernet, аналоговый выход
Спецификация систем измерения мощности и энергии Maestro:
|
Параметр |
Значение |
|
Типы измерительных головок |
Термопарные и пироэлектрические датчики, фотодетекторы |
|
Дисплей |
Цветной сенсорный ЖК-дисплей, диагональ 5,6 дюйма |
|
ИЗМЕРЕНИЕ МОЩНОСТИ | |
|
Рабочий диапазон |
|
|
Термопарные датчики |
от 1 мкВт до 30 кВт |
|
Фотодетекторы |
От 4 пВт до 3 Вт |
|
Точность считывания консолью сигнала детектора |
0,25% |
|
Анализ данных |
Текущее, минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS) |
|
ИЗМЕРЕНИЕ ЭНЕРГИИ | |
|
Диапазон |
от 2 фДж до 30 кДж |
|
Точность считывания консолью сигнала детектора |
±1% |
|
Порог срабатывания триггера |
от 0,1 до 99,9% с шагом 0,1%, стандартное значение 2% |
|
Частота повторений |
2000 Гц/10000 Гц (при частотной дискретизации) |
|
Анализ данных |
Текущее, минимальное, максимальное, среднее значения, стандартное отклонение, среднеквадратичное отклонение (RMS), количество импульсов, частота следования импульсов, средняя мощность |
|
СОВМЕСТИМОСТЬ С ДЕТЕКТОРАМИ | |
|
Термопарные датчики |
Средняя мощность и энергия единичного импульса |
|
Фотодетектор |
Средняя мощность и энергия импульса |
|
Пироэлектрические датчики |
Энергия импульса и средняя мощность |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | |
|
Размеры ЖК-дисплея |
112.9 x 84.7 мм, 640 x 489 пикселей |
|
Размеры консоли |
210 х 122 х 45 мм |
|
Вес |
670 грамм |
|
Аналоговый выход |
0-1 В, полная шкала, ±0,5% |
|
Внешний триггер (нарастающий фронт) |
TTL, 2-25 В при 0,4 мА |
|
Интерфейс |
USB, Ethernet, RS-232 |
|
Сохранение данных |
USB носитель |
|
Тип батареи |
4 перезаряжаемых Ni-MH AA аккумулятора, 1.2 В |
|
Время работы от батареи |
6.5 часов |
|
Параметры источника питания |
100/240 В, 50-60 Гц, 9 В (DC), 1.66 А |
Дополнительные комплектующие:
| Парт-номер | Описание | Изображение |
|
MON-9V-EU |
дополнительный источник питания 9 В |  |
|

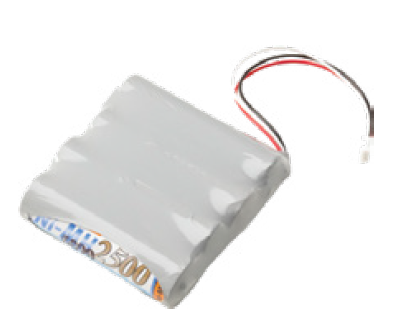

MON-BAT |
аккумуляторная батарея |  |
|

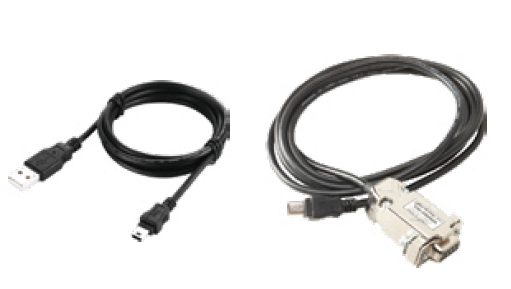

MAE-ANALOG MAE-RS232 MAE-USB MAE-TRIG |
кабель аналогового вывода RS-232 кабель USB кабель внешний триггерный кабель
|
 |
|
MON-POUCH |
мягкий защитный чехол с липучкой |  |
|
PEL-1450 |
ударопрочный кейс Pelican (модель 1450). 15 х 11 х 6 дюймов. Вмещает: 1 консоль, 2 детектора, стойки, источник питания, руководство пользователя. |
 |
|
PEL-1500 |
ударопрочный кейс Pelican (модель 1500). 17 x 12 x 7 дюймов. Вмещает: 2 консоли, 2 детектора, стойки, источники питания, руководство пользователя. | |
|
PEL-1550 |
ударопрочный кейс Pelican (модель 1550). 19 x 15 x 8 дюймов. Вмещает: 1 консоль, 1 большая измерительная головка, 2 стандартных детектора, стойки, руководство пользователя. |
Функции измерительной системы:
|
Дисплей |
Функции |
|
|

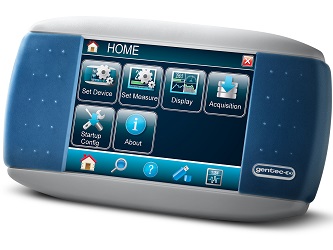

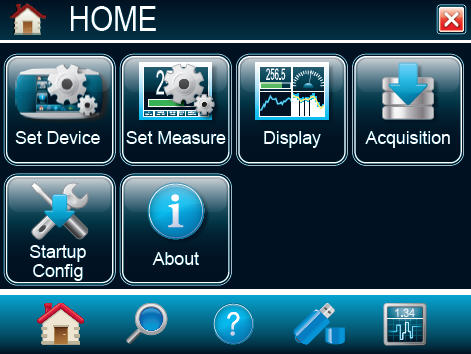

Главное меню (HOME)
Set Device – настройка параметров консоли MAESTRO. Set Measure – настройка параметров измерений. Display – настройка режима отображения данных. Acquisition – настройка параметров сбора данных (время, частота дискретизации и т. д.). Startup Config – настройка стартовой конфигурации. About – отображения основных параметров, обновление системы |
|
|

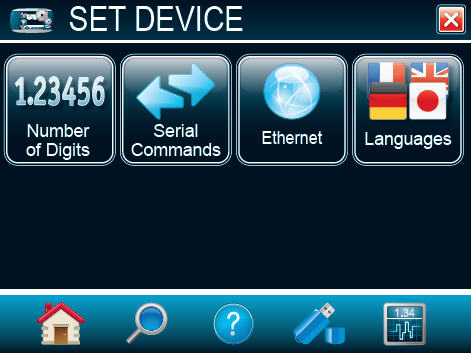

Настройка параметров консоли (SET DEVICE)
Number of Digits – настройка точности измерений. Serial Commands – использование каналов: RS-232, USB и аналоговые выходы. Ethernet – настройка параметров протокола Ethernet. Languages – выбор языка: английский, немецкий, японский, французский. |
|
|

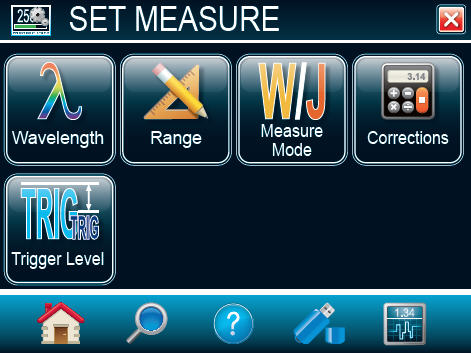

Настройка параметров измерений (SET MEASURE)
Wavelength – выбор длины волны (из стандартного перечня), либо создание своего собственного набора длин волн. Range – настройка диапазона измерений (фиксированная шкала или автомасштабирование). Measure Mode – выбор отображаемых данных (средняя мощность, энергия импульса и т.д.). Corrections – настройка множителей и задание нуля. Trigger Level - настройка порога срабатывания триггера от 0.1 до 99.9% с шагом 0.1%. |
|
|

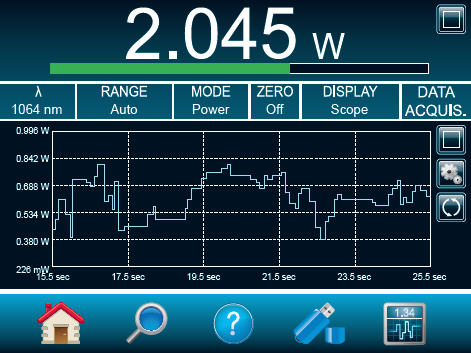

Отображение данных в 2 форматах (DUAL SCREEN DISPLAY)
Данный режим позволяет отображать на экране данные в двух форматах одновременно. Сверху отображается изменение измеряемой величины в реальном времени, снизу данные могут отображаться в виде графика, на симулированной аналоговой шкале со стрелкой, в режиме усреднения или статистики. Каждое из 2 окон может быть в любой момент растянуто на весь экран. |
|
|

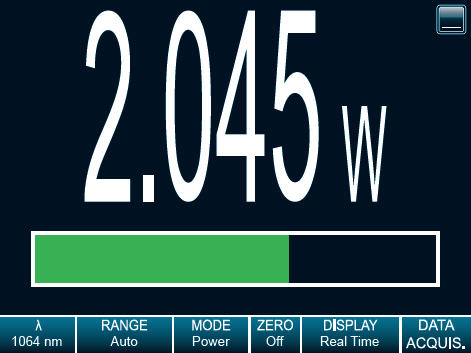

Отображения данных в реальном времени (REAL TIME DISPLAY)
Вверху измеренное значение представлено большими цифрами, внизу ей соответствует гистограмма. |
|
|

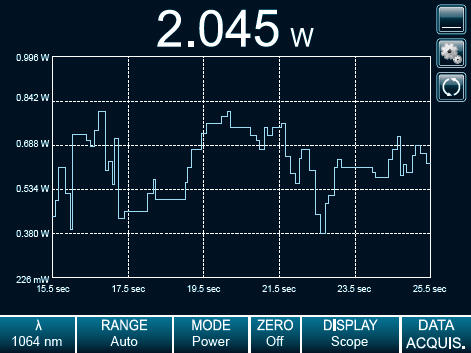

Отображение данных в виде графика (SCOPE DISPLAY)
Измеренные данные отображаются на графике в виде зависимости значений величины от времени. Также на экране могут отображаться статистические данные. |
|
|

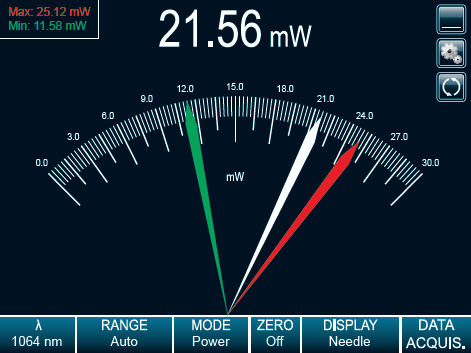

Симуляция аналогового прибора (NEEDLE DISPLAY)
Измеренные значения отображаются на шкале симулированного аналогового прибора со стрелкой, только быстрее. Этот режим особенно полезен при настройке лазера. Сверху значение отображается в режиме реального времени в виде числа. Красная и зеленая стрелки указывают минимальное и максимальное значения. |
|
|

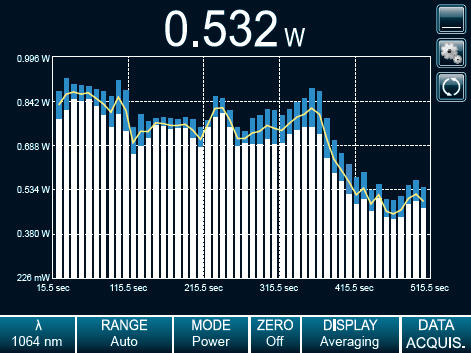

Усреднение данных (AVERAGING DISPLAY)
Позволяет оценить стабильность параметров излучения лазера с течением времени. Отображает минимальное и максимальное значения для каждого интервала измерения. Дополнительно строит кривую средних значений. |
