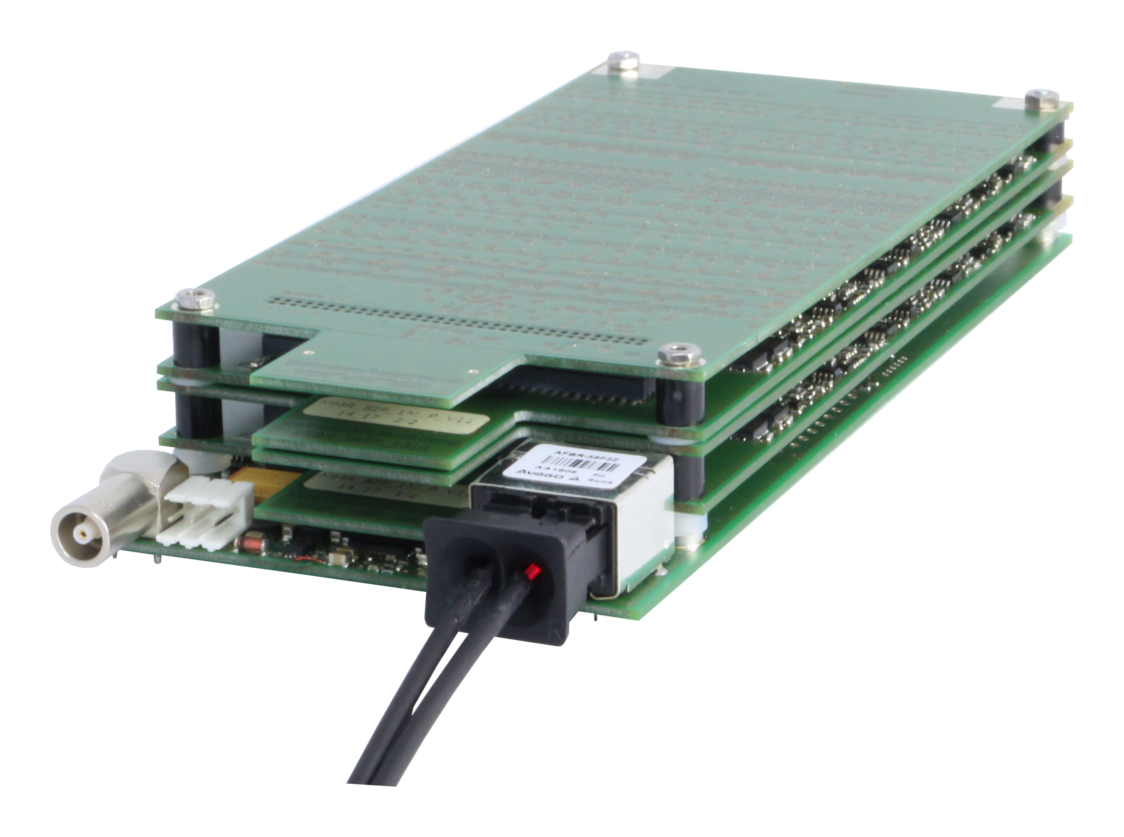

MMR Multiplexed Readout – это платформа для мультиплексного считывания больших наборов кремниевых детекторов, MWPC или других детекторов частиц, генерирующих заряд. Он состоит из главной платы, которая выполняет временное мультиплексирование, аналого-цифровое преобразование, хранение данных и инициированную передачу данных по оптическому каналу на центральный модуль сбора данных. Плата обеспечивает локальные часы, которые синхронизируются мастером VME с центральным временем с точностью около 30 пс (среднеквадратичное значение).
Аппаратные особенности:
Модульная установка
- Передние интерфейсы миниатюрного детектора оптическая связь;
- До 128 каналов на интерфейс;
- Большой буфер данных во внешнем интерфейсе;
- Усилитель, фильтр и оцифровка на входе;
- Самозапуск;
- Возможные диапазоны:
- от 500 кэВ до нескольких ГэВ (1 ГэВ = 45 пКл);
- шум <3 кэВ FWHM для входного конденсатора 0 пФ.
Синхронизация внешнего интерфейса с центральными часами
- Метка времени на входе, разрешение до 30 пс;
- Отметка абсолютного времени позволяет буферизовать данные во внешнем интерфейсе без потери информации о времени.
Простая в обращении оптоволоконная шина POF
- Для сборки волокон требуются только стандартные лабораторные инструменты;
- Доступны недорогие двойные волокна;
- Быстрая шина внешнего интерфейса 200 Мбит;
- До 50 м с POF-волокнами.
Работа с одним источником питания от +6.0 В до +8.0 В
- Легкая гальваническая развязка передней части.
|
Поставщик
|
mesytec |
