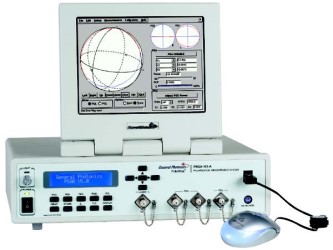

Система измерения поляризации PSGA-101-A предназначена для точного измерения всех поляризационных свойств источников излучения и оптических материалов. Принцип действия этого устройства основан на запатентованной магнитооптической технологии анализа поляризационных параметров излучения, а также его генерации с заданными параметрами.

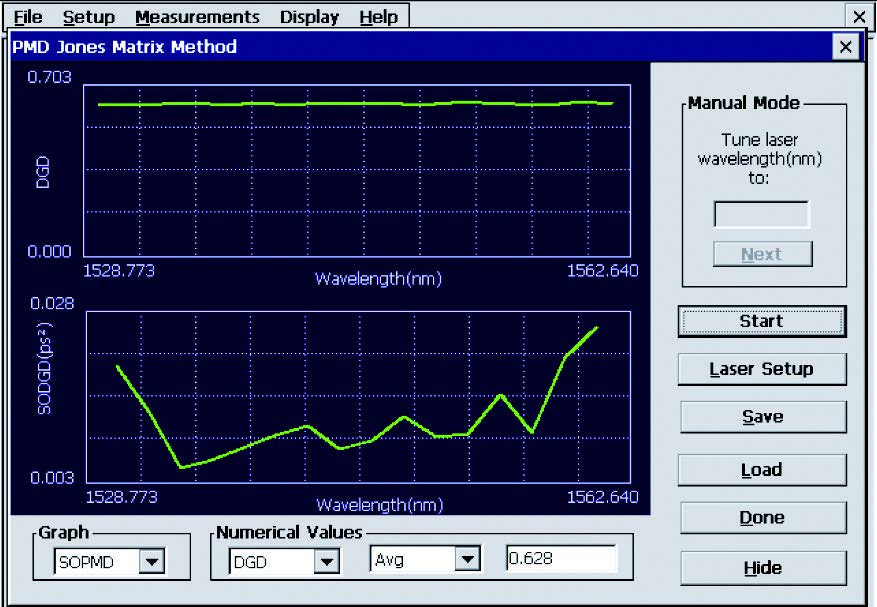

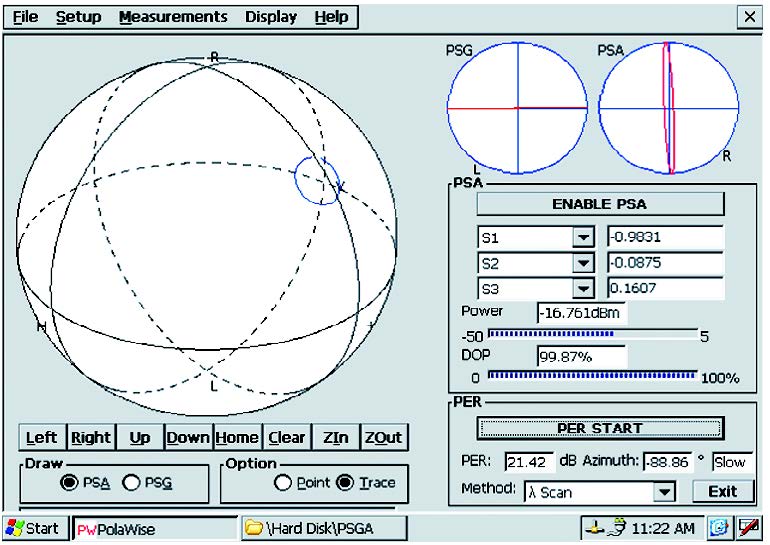

Рабочая область программы PolaView с сферой Пуанкаре (слева) и результатами измерения PMD (справа)
Одним из примечательных свойств является наличие встроенного откидывающегося графического дисплея. Удобным является наличие на передней панели второго портативного встроенного дисплея для применений, не требующих использование монитора.
В состав аппарата входит встроенный перестраиваемый лазер для измерения PDL и PMD до 10 пс. Также возможно использование внешнего перестраиваемого лазера для измерений более высоких значений PDL и PMD.
Особенности:- Несколько режимов работы; - Встроенный графический дисплей; - Возможность подключения внешнего дисплея; - Возможность подключения флеш-накопителя; - Компактный размер; - Возможность удалённого управления через Ethernet. |
Применения:- Измерение поляризационной модовой дисперсии; - Измерение поляризационно-зависимых потерь; - Измерение коэффициента поляризационной экстинкции; - Генерация излучения с заданным состоянием поляризации; - Выравнивание ключа коннектора с PM волоком; - Оценка механических напряжений в коннекторе с PM волокном; - Измерение степени поляризации источника излучения; - Измерение состояния поляризации излучения; - Измерение двулучепреломления SPUN-волокна. |
Технические характеристики:
|
Параметр |
Значение |
Ед. измерения | |
|
Рабочий диапазон длин волн |
От 1440 до 1620 |
От 1280 до 1340 |
нм |
|
Точность генерации |
± 1 |
± 1 |
° |
|
Точность определения азимута |
< 0.25 |
< 0.25 |
° |
|
Точность вектора Стокса |
± 0.5 |
± 0.5 |
% |
|
Точность измерения DOP |
± 1 |
± 1 |
% |
|
Динамический диапазон PER |
> 40 (входная мощность > -10 дБм) |
> 40 (входная мощность > -10 дБм) |
дБ |
|
Точность оси PER |
± 1 |
± 1 |
° |
|
Диапазон измерения PMD |
От 1 фс до 10 пс (внутренний перестраиваемый лазер) |
От 1 фс до 400 пс (внешний лазер, 0.01 нм < λ < 10 нм) | |
|
От 1 фс до 400 пс (внешний лазер, 0.01 нм < λ < 10 нм) | |||
|
Диапазон измерения PDL |
От 0 до 40 (входная мощность > -10 дБм) |
От 0 до 40 (входная мощность > -10 дБм) |
дБ |
|
Точность |
± (1 фс + DGD · 0.5%) |
± (5 фс + DGD · 0.5%) | |
|
± (SOPMD · 1%) |
± (SOPMD · 2%) | ||
|
± (0.05 дБ + PDL · 2%) |
± (0.05 дБ + PDL · 2%) | ||
|
Стабильность |
0.03 (DGD) |
0.05 (DGD) |
фс |
|
0.3 (SOPMD) |
0.3 (SOPMD) |
пс | |
|
0.04 (PDL) |
0.05 (PDL) |
дБ | |
|
Разрешение |
1 (DGD) |
1 (DGD) |
фс |
|
0.005 (SOPMD) |
0.005 (SOPMD) |
пс | |
|
0.01 (PDL) |
0.01 (PDL) |
дБ | |
|
Внутренний перестраиваемый лазер |
1528 - 1563 |
Недоступно |
нм |
|
Шаг настройки длины волны |
Минимум 50 ГГц для внутреннего перестраиваемого лазера |
N/A | |
|
Диапазон измерения мощности |
От - 40 до + 2 |
От - 40 до + 2 |
дБм |
|
Точность оптической мощности |
± 0.25 |
± 0.25 |
дБ |
|
Порог повреждения оптической мощности |
300 |
300 |
мВт |
|
Рабочий диапазон температур |
От + 5 до + 40 |
°C | |
|
Температура хранения |
От - 20 до + 60 |
°C | |
|
Интерфейс |
GPIB, Ethernet | ||
|
Дисплей |
Графический ЖК-дисплей с диагональю 8" и ЖК-дисплей с лицевой панелью 2x20 символов | ||
|
Внешнее хранение |
Съемный носитель USB | ||
|
Источник питания |
100 - 240 В переменного тока, 50 - 60 Гц | ||
|
Программное обеспечение |
Программа управления / отображения (в комплекте) | ||
|
Габариты |
2U, 14" (Д) x 14" (Ш) x 3.5" (В) | ||
Модели:
|
Модель |
Тип коннектора |
Конфигурация |
Длина волны |
|
PSGA-101-A-13-2-FC/APC |
FC/APC |
Без встроенного перестраиваемого лазера |
1310 нм |
|
PSGA-101-A-15-1-FC/PC |
FC/PC |
С встроенным перестраиваемым лазером |
1550 нм |
