Поставщик
|
Vertilon |
|
Тип прибора
|
предусилители |
|
Применение оборудования
|
для кремниевых фотоумножителей |

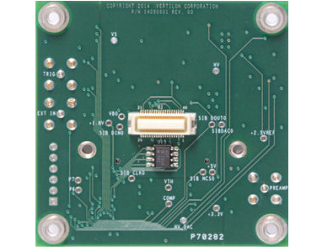

Интерфейсная плата SIB616 позволяет подключить матрицы кремниевых фотоумножителей формата 4х4 компании SensL модели ArrayC-30035-16P к многоканальным системам сбора данных серии PhotoniQ от компании Vertilon. SiPM матрица крепится к нижней части печатной платы, таким образом, что выходной сигнал с анода напрямую передается на разъемы интерфейсной платы. Каждый разъем соединен микро-коаксиальными кабелями с системой сбора данных PhotoniQ. Напряжение смещения для матрицы SiPM обеспечивается встроенным в конфигурацию SIB платы источником высокого напряжения. Источник оснащен специальным выходом, который соединен с входом чувствительного к току предусилителя SIB616. В ответ на токовый сигнал, поступающий на вход, предусилитель генерирует сигнал напряжения, который подается на дискриминатор с регулируемым пороговым сигналом. Дискриминатор генерирует сигнал триггера, если энергия, детектируемая ArrayC-30035-16P, превышает заданный порог энергии. Выход триггера как правило соединен с триггерным входом системы сбора данных PhotoniQ, где генерируемый сигнал запускает процесс регистрации энергетических сигналов с матрицы SiPM, подключенной к DAQ-системе.
Особенности:
- Интерфейсная плата для многоэлементной (4x4) матрицы кремниевых фотоумножителей SensL;
- Идеально подходит для задач позитронно-эмиссионная томографии, однофотонной эмиссионной компьютерной томографии и детектирования радиации;
- Оптимизировано для работы с детектором ArrayC-30035-16P;
- Подходит для работы с SiPM матрицей ArrayJ-30035-16P от SensL;
- Совместима с большинством моделей DAQ-систем PhotoniQ;
- Оснащена источником высокого напряжения смещения для детекторов;
- Высокоскоростные предусилитель и дискриминатор;
- Встроенный датчик температуры;
- Регулируемый порог дискриминатора;
- Упрощенная система управления с помощью GUI системы сбора данных PhotoniQ.
