Поставщик
|
Litron Lasers |
|
Типы изделий
|
лазеры |
|
Тип лазера
|
полупроводниковые |
|
Особенности лазера
|
компактные, с модуляцией добротности |
|
Цвет лазера
|
ик лазеры |
|
Диапазон длин волн, нм
|
760-7830 |
|
Материал
|
Nd:YAG |
|
Применение лазера
|
для PIV визуализации |

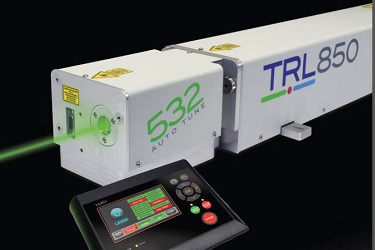

Компактный импульсный Nd:YAG лазер с модуляцией добротности серии TRL HR компании Litron имеет высокую энергию импульса и предназначен для промышленных и научных применений. Энергия импульса составляет до 320 мДж с длиной волны 1064 нм и частотой повторения до 200 Гц. Доступные гармоники до 266 нм.
Основываясь на успехе компактных импульсных Nd:YAG лазеров семейства Nano, в лазерах серии TRL HR полностью компенсировано двойное лучепреломление импульсной лазерной системы благодаря конструкции излучателя, что позволяет получить большую энергию и высокую частоту повторения импульсов. Конфигурация двойного стержня активной среды лазера обеспечивает высокую однородность пучка даже при очень высоких значениях средней мощности, что проявляется в высокой яркости излучения, малом М2 факторе луча и более эффективном преобразовании гармоник. Лазер серии TRL HR состоит из герметичной лазерной головки изготовленной из твёрдого алюминия, сверхстабильного крепления зеркал и промышленной лампы с долгим временем жизни.
В качестве оптического резонатора используется устойчивый резонатор, длины волн гармоник реализуются с помощью вспомогательных модулей, которые могут быть добавлены или удалены из конструкции лазера по мере необходимости. Все длины волн доступны с автоматической стабилизацией в качестве опции.
Подача питания на лампу-вспышку осуществляется источником питания реализованном на основе современной технологии IGBT транзисторов, которая дает повышенную эффективность и стабильность, а также значительно увеличивает срок службы лампы за счёт низких токов.
Особенности:
- выходная энергия до 320 мДж;
- частота повторения до 200 Гц;
- двойной стержень активной среды для компенсации двойного лучепреломления;
- 2-я, 3-я и 4-я гармоники;
- длительное время жизни лампы.
Применения:
- PIV визуализация (цифровая трассерная визуализация);
- накачка оптического параметрического генератора;
- накачка титан-сапфирового лазера Ti:S;
- LIBS спектроскопия (лазерная искровая спектроскопия);
- спектрометрия.
Технические параметры импульсного Nd:YAG лазера серии TRL HR:
|
Модель |
TRL HR 320-50 |
TRL HR 100-100 |
TRL HR 250-100 |
TRL HR 80-200 |
TRL HR 120-200 |
|
Максимальная частота повторения, Гц |
50 |
100 |
100 |
200 |
200 |
|
Выходная энергия, мДж |
|
|
|
|
|
|
1064 нм |
320 |
100 |
250 |
80 |
120 |
|
532 нм |
160 |
60 |
130 |
45 |
65 |
|
355 нм |
60 |
20 |
45 |
15 |
20 |
|
266 нм |
30 |
10 |
20 |
7 |
9 |
|
Стабильность от импульса к импульсу, +/- % [RMS] 1) |
|
|
|
|
|
|
1064 нм |
2 [0.6] |
2 [0.6] |
2 [0.6] |
2 [0.6] |
2 [0.6] |
|
532 нм |
3 [1.0] |
3 [1.0] |
3 [1.0] |
3 [1.0] |
3 [1.0] |
|
355 нм |
4 [1.3] |
4 [1.3] |
4 [1.3] |
4 [1.3] |
4 [1.3] |
|
266 нм |
6 [2.0] |
6 [2.0] |
6 [2.0] |
6 [2.0] |
6 [2.0] |
|
Длительность импульса, нс 2) |
|
|
|
|
|
|
1064 нм |
9 |
10 |
10 |
10 |
10 |
|
532 нм |
8 |
9 |
9 |
9 |
9 |
|
355 нм |
8 |
8 |
8 |
8 |
8 |
|
266 нм |
8 |
8 |
8 |
8 |
8 |
|
Диаметр луча, мм 3) |
6.35 |
5 |
6.35 |
5 |
6.35 |
|
Расхождение луча, мрад 4) |
2.5 |
2.5 |
2.5 |
2.5 |
2.5 |
|
Стабильность направления луча, мкрад 5) |
<100 |
<100 |
<100 |
<100 |
<100 |
|
Временной джиттер, нс 6) |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
<0.5 |
|
Спектральная ширина линии при 1064 нм, см-1 |
<0.7 |
<0.7 |
<0.7 |
<0.7 |
<0.7 |
|
Коэффициент поляризации, % 7) |
>90 |
>90 |
>90 |
>90 |
>90 |
|
Срок службы лампы, импульсы |
108 |
108 |
108 |
108 |
108 |
|
Напряжение питания, В |
220-250 В |
220-250 В |
220-250 В |
220-250 В |
220-250 В |
|
Частота, Гц 8) |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
|
Охлаждение |
водяное |
водяное |
водяное |
водяное |
водяное |
|
Температура окружающей среды, 0С 9) |
8-35 |
8-35 |
8-35 |
8-35 |
8-35 |
|
Тип источника питания |
19” стойка |
19” стойка |
19” стойка |
19” стойка |
19” стойка |
Примечание:
1) Энергия от пика к пику – 100% импульсов.
2) FWHM – измерено с помощью быстрого фотодиода и осциллографа с полосой пропускания >1 ГГц.
3) Диаметр луча составляет диаметр лазерного стержня.
4) Полный угол при 90% выходной энергии.
5) Измерено по стандарту ISO 11146-1:2005.
6) Временной джиттер измеряется по отношению к входу триггера модуляции добротности.
7) При 1064 нм.
8) Частота 50 Гц или 60 Гц указывается при размещении заказа.
9) Влажность от 5 до 80% (без конденсата).
