Поставщик
|
HOLOEYE |
|
Типы изделий
|
модуляторы |
|
Тип
|
модуляторы |

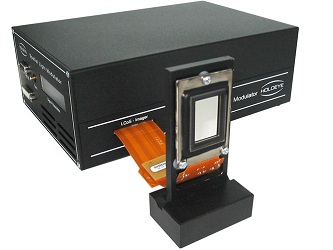

Пространственный модулятор света LC-R 720 изготовлен на основе отражающей ЖК-панели (LCOS – ЖК на кремнии) с разрешением 1280×768 пикселей (WXGA). Шаг пикселя на панели составляет 20 мкм, коэффициент заполнения – 92%. Коэффициент отражения в видимом диапазоне ~ 70%. Малое время отклика (<3 мс) и высокая частота кадров (до 180 Гц) позволяют использовать модулятор для высокоскоростных приложений. LC-R 720 можно использовать для проецирования и фазовой модуляции. Фазовый сдвиг составляет около 2π в видимом диапазоне (например, ~1.2 π при 532 нм).
Характеристики ЖК пластины модулятора света LC-R 720
|
Параметр |
Значение |
|
Тип |
Отражающая LCOS (с твист-ориентацией молекул) |
|
Разрешение |
1280 x 768 |
|
Шаг пикселя |
20 мкм |
|
Коэффициент заполнения |
92 % |
|

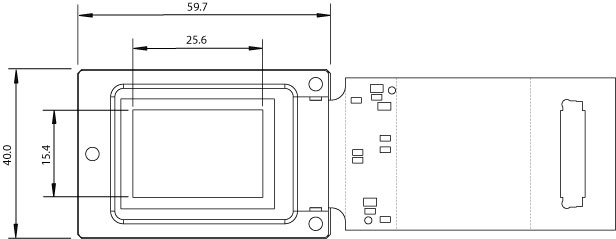

Активная область |
25.6 x 15.4 мм (диагональ: 1.18″) |
|
Разрядность |
8 бит |
|
Интерфейс |
DVI (разрешение WXGA) |
|
Частота кадров на входе |
60 Гц / 180 Гц |

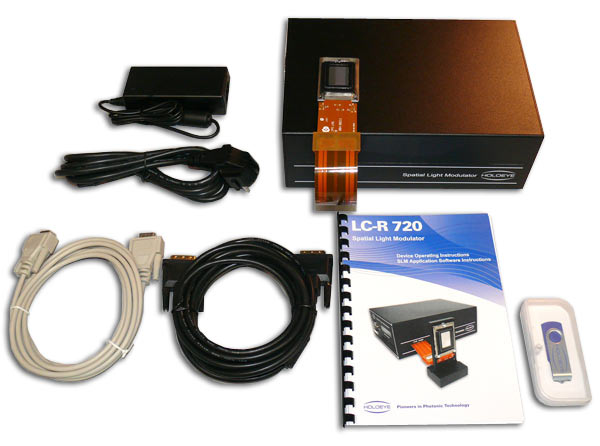

В комплект поставки входят:
- Драйвер модулятора;

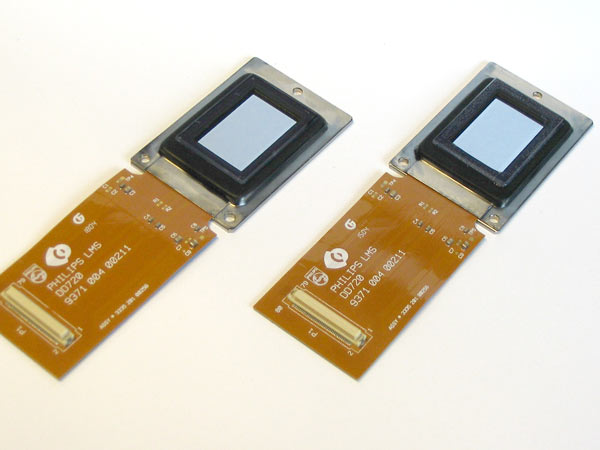

- ЖК панель (1280 x 768 пикс.);
- DVI кабель;
- RS232 кабель;
- Источник питания (24 В, 36 А);
- Руководство пользователя;
- USB-флеш накопитель с ПО и руководством пользователя.
Программное обеспечение:
Адресация к модулятору LC-R 720 осущетсвляется через стандартный DVI интерфейс графической платы. Никакого дополнительного ПО или специализированного оборудования для управления модулятором не требуется.
Устройство оснащено GUI (графический интерфейс пользователя), с помощью которого можно управлять основными системными настройками (Configuration Manger). Данное ПО позволяет менять геометрию, яркость, контрастность и электрооптический отклик. Такая настройка осуществляется через RS232 интерфейс, который подключается к COM порту компьютера (для заказа доступен USB –COM адаптер).
Модуляторы HOLOEYE поставляются с дополнительным специализированным ПО для генерации шаблонов (Pattern Generator), которое:
- Вычисление цифровых голограмм (CGH) по изображениям, заданным пользователем;
- Генерация сигналов для задания модулятору стандартных оптических функций: линзы, решетки, аксиконы и т.д.
- Суперпозиция цифровых голограмм со стандартными функциями
В комплект поставки также входят SubVi для управления системой с помощью LabView.
|
ПО для LC-R 720 | |
|
Configuration Manager |
Настройка яркости / контрастности / геометрических параметров / наложение гамма-функции |
|
Pattern Generator |
Стандартные вычисления; Генерация базовых функций (круглая апертура, зонные пластинки, линзы, аксиконы и т.д.); Решетки (синусоидальные и концентрирующие), суперпозиция функций (призмы, полиномы Цернике и т.д.) |
|
Slideshow Player |
Слайд-шоу заданных пользователем заранее вычисленных функций или изображений |
