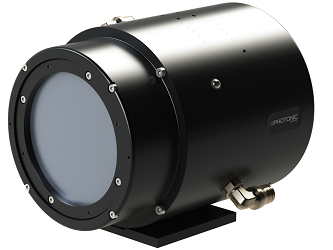

Камеры sCMOS 37.7MP_1:1 Photonic Science имеют квадратную активную область 61.44 мм x 61.44 мм с прямым оптоволоконным соединением 1:1 со sCMOS датчиком с разрешением 37.7 мегапикселей. На камеру помещается специальный сцинтиллятор, позволяющий выдерживать напряжение от 1 кэВ до 100 кэВ.
Рентгеновский детектор sCMOS обеспечивает полное разрешение до 11 к / с, что позволяет выполнять регистрацию в реальном времени. Встроенный электронный затвор позволяет снимать без размытия и регистрировать изображения даже при времени экспозиции до 100 микросекунд. Скорость съемки более 100 к / с достигается при использовании камеры в режиме съемки области интереса или режиме линейного сканирования.
Обзор рентгеновских камер Photonic Science
Управление драйвером сервера устройства позволяет осуществлять удаленный сбор данных через существующий графический интерфейс, что позволяет легко интегрировать данные в существующее лабораторное программное обеспечение.
|
Особенности: - Входная область: один модуль 61.4 x 61.4 мм; - Быстрое считывание; - Сцинтиллятор Gadox: Tb для работы от 1-55 кэВ, структурированный CsI от 20-300 кэВ; - Одновременный сбор и считывание данных; - Низкий уровень шума;
- Низкий темновой ток. |
Применения: - Рассеяние рентгеновских лучей на малые углы; - Монокристаллическая дифракция; - Фазово-контрастная визуализация; - Рентгеновская микроскопия; - MicroCT с высоким разрешением;
- Когерентная дифракционная визуализация. |
Характеристики рентгеновских 37.7 Мп (1:1) sCMOS камер Photonic Science:
|
Характеристики |
sCMOS 37.7MP_1:1 |
|
Разрешение |
6144 x 6144 |
|
Размер входной области (мм) |
87 мм диаметр, 61.44 мм x 61.44 мм |
|
Размер входной области (мкм) |
10 мкм |
|
Динамический диапазон |
30,000:1, биннинг 1x1 |
|
Скорость съемки |
11 к/с при полном разрешении (1x1) |
|
Полная ёмкость |
>120,000 электронов (1x1) |
|
Шум считывания |
<4 электронов (1x1) |
|
Усиление |
21 электронов/8 кэВ рентгеновский фотон |
|
Темновой ток |
<0.1 электрон/пиксель/сек |
|
Температура сенсора (ºC) |
Работа при -40°C с водяным охлаждением |
|
Оцифровка |
16 бит |
|
Пиковая квантовая эффективность |
72% на длине волны излучения сцинтиллятора (без микролинз) |
|
Экспозиция |
80 микросекунд до 600 сек |
|
Пространственное разрешение (мкм) |
<30мкм FWHM с GdOS:Tb & <70мкм FWHM с CsI:Tl |
|
Интерфейс |
10 Gigabit Ethernet / Genicam совместимость |
|
Энергетический диапазон |
1 кэВ - 55 кэВ с сцинтиллятором Gadox:Tb / 20 кэВ - 300 кэВ с CSI |
|
Тип сенсора
|
CMOS |
|
Разрешение, Мп
|
37.7 |
|
Режим сканирования
|
пространственное |
