Высокочувствительные ПЗС камеры компании Greateyes выполнены с использованием инновационных технологий. На данный момент в ассортименте компании Greateyes более 20 научных ПЗС камер, которые хорошо себя зарекомендовали в таких применениях как спектроскопия и визуализация в вакуумной ультрафиолетовой, экстремальной ультрафиолетовой, мягкой рентгеновской, а также средней и жесткой рентгеновской областях. При этом фотоны непосредственно регистрируются ПЗС матрицами камер. Высокочувствительные ПЗС камеры компании Greateyes обеспечивают прецизионную регистрацию фотонов с энергиями > 10 эВ, и в то же время они обладают высокой чувствительностью в ультрафиолетовой, видимой, ближней инфракрасной областях спектра.
За счет очень высокой чувствительности матриц, малошумящей электроники, а также дополнительного охлаждения ПЗС матриц, научные ПЗС камеры компании Greateyes позволяют детектировать очень слабые сигналы в спектроскопии и визуализации. Кроме того, камеры Greateyes отличаются высокой вариативностью - клиент может выбрать размеры, технологию, а также покрытие ПЗС матриц из широкого ассортимента, что позволяет подобрать высокочувствительную ПЗС камеру, максимально подходящую под конкретное приложение спектроскопии или визуализации.
Полнокадровые ПЗС матрицы, на основе которых изготовлены высокочувствительные ПЗС камеры компании Greateyes, интегрированы в герметичные вакуумные камеры с многостадийным Пельтье охлаждением и единственным входным окном. Научные ПЗС камеры Greateyes обеспечивают широкий спектр функциональных возможностей, включая адаптивную систему биннинга (объединение пикселей), различные триггеры срабатывания и синхронизации. В дополнение, нулевая линия (в спектроскопии, горизонтальная линия, соответствующая отсутствию сигнала) и температура камеры и ПЗС матрицы регулируются посредством фирменного программного обеспечения.
Особенности:
- компактные размеры;
- адаптивная система биннинга;

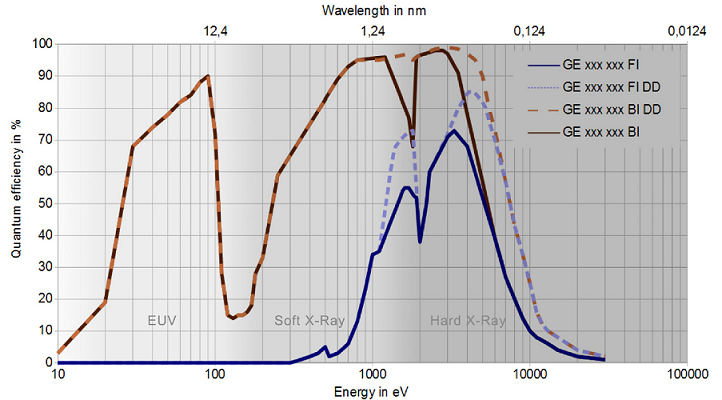

- квантовая эффективность (QE) до 98%;
- полная ёмкость пикселя до 700 0000 e-/ 150 000 e-; e-
- регулируемая с помощью программного обеспечения нулевая линия;
- дополнительное охлаждение до -70°C;
- шум считывания от 2.4 e-;
- контроль температуры камеры и ПЗС матрицы;
- динамический диапазон камер - 16 бит;
- широкий ассортимент - более 10 различных моделей камер;
- фирменное программное обеспечение;
- SDK, Labview, а также EPICS драйвера;
- внешний триггер, затвор, возможность синхронизации сигналов;
- принудительное воздушное и водяное охлаждение;
- монтажные фланцы CF или ISO-F.
Технические параметры полнокадровых ПЗС камер для регистрации фотонов с энергиями больше 10 эВ:
|
Параметр |
Модель ПЗС камеры | ||
|
GE 1024 1024 |
GE 1024 256 |
GE 2048 512 | |
|
Формат матрицы |
1024 x1024 |
1024 x 256 |
2048 x 512 |
|
Тип ПЗС матрицы |
FI, BI, UV1 или DD* |
FI, BI, UV1 или DD* |
FI, BI, UV1 или DD* |
|
Размер матрицы |
13.3 мм x 13.3 мм |
26.6 мм x 6.7 мм |
27.6 мм x 6.9 мм |
|
Размер пикселя |
13 мкм x 13 мкм |
26 мкм x 26 мкм |
13.5 мкм x 13.5 мкм |
|
Полная емкость пикселя |
100.000 eˉ (для моделей DD*:120 000 eˉ) |
500.000 eˉ (для моделей DD*:700 000 eˉ) |
100 000 eˉ |
|
Емкость регистра |
150 000 eˉ |
1 000 000 eˉ |
150 000 eˉ |
|
Темновой ток при -80°C |
0.0003 eˉ/пиксель/сек (для моделей DD*: 0.017 eˉ/пиксель/сек) |
0.0005 eˉ/пиксель/сек (для моделей DD*: 0.08) |
0.0003 eˉ/пиксель/сек |
|
Чувствительность |
0.8 отсчётов /eˉ |
0.8 отсчётов /eˉ |
0.8 отсчётов /eˉ |
|
Динамический диапазон |
50.000:1 |
125.000:1 |
33.333:1 |
|
Расстояние от фланца до фокальной плоскости ПЗС матрицы |
9.5 мм для ISO-F DN63, 15 мм для CF DN 63 |
9.5 мм для ISO-F DN63, 15 мм для CF DN 63 |
9.5 мм для ISO-F DN63, 15 мм для CF DN 63 |
|
Толщина эпитаксиального слоя | |||
|
Разрядность АЦП (скорость считывания) |
14 бит(10 МГц), 16 бит(3 МГц) |
14 бит(10 МГц), 16 бит(3 МГц) |
14 бит(10 МГц), 16 бит(3 МГц) |
|
Охлаждение ПЗС матрицы |
от -70°C до 20°C, принудительное воздушное и водяное охлаждение |
от -70°C до 20°C, принудительное воздушное и водяное охлаждение |
от -70°C до 20°C, принудительное воздушное и водяное охлаждение |
|
Вертикальная скорость считывания |
Программно настраиваемая, 5 мкс/ряд - 100 мкс/ряд |
Программно настраиваемая, 5 мкс/ряд - 100 мкс/ряд |
Программно настраиваемая, 5 мкс/ряд - 100 мкс/ряд |
|
Тип фланца |
ISO-F DN63, CF DN 63 или CF DN 160 |
ISO-F DN63, CF DN 63 или CF DN 160 |
ISO-F DN63, CF DN 63 или CF DN 160 |
|
Габаритные размеры |
4.5 см x 8.7 см x 12.3 см |
4.5 см x 8.7 см x 12.3 см |
4.5 см x 8.7 см x 12.3 см |

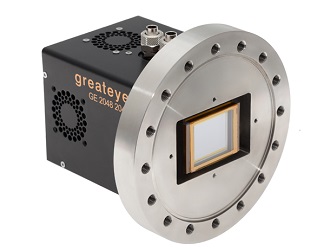

Технические параметры широкоформатных ПЗС камер для регистрации фотонов с энергиями больше 10 эВ:
|
Параметр |
Модель ПЗС камеры | ||
|
GE 2048 2048 FI, GE 2048 2048 BI |
GE 2048 2048 FI DD, GE 2048 2048 BI DD |
GE 2048 2048 BI UV1 | |
|
Формат матрицы |
2048 x 2048 |
2048 x 2048 |
2048 x 2048 |
|
Тип ПЗС матрицы |
FI или BI* |
FI DD или BI DD* |
BI UV1* |
|
Размер матрицы |
27.6 мм × 27.6 мм |
27.6 мм × 27.6 мм |
27.6 мм × 27.6 мм |
|
Размер пикселя |
13.5 мкм x 13.5 мкм |
13.5 мкм x 13.5 мкм |
13.5 мкм x 13.5 мкм |
|
Полная емкость пикселя |
100 000 eˉ |
150 000 eˉ |
150 000 eˉ |
|
Емкость регистра |
1 000 000 eˉ |
1 000 000 eˉ |
1 000 000 eˉ |
|
Темновой ток при -80°C |
0.0003 eˉ/пиксель/сек |
0.05 eˉ/пиксель/сек |
0.05 eˉ/пиксель/сек |
|
Чувствительность |
0.8 отсчётов /eˉ |
0.8 отсчётов /eˉ |
0.8 отсчётов /eˉ |
|
Динамический диапазон |
33.333:1 |
50.000:1 |
50.000:1 |
|
Расстояние от фланца до фокальной плоскости ПЗС матрицы |
5.5 мм для CF DN100, 9.5 мм для CF DN 160 |
5.5 мм для CF DN100, 9.5 мм для CF DN 160 |
5.5 мм для CF DN100, 9.5 мм для CF DN 160 |
|
Толщина эпитаксиального слоя |
15 мкм |
40 мкм |
15 мкм |
|
Разрядность АЦП (скорость считывания) |
14 бит (10 МГц), 16 бит (3 МГц) |
14 бит (10 МГц), 16 бит (3 МГц) |
14 бит (10 МГц), 16 бит (3 МГц) |
|
Охлаждение ПЗС матрицы |
от -60°C до 20°C, принудительное воздушное или водяное охлаждение |
от -60°C до 20°C, принудительное воздушное или водяное охлаждение |
от -60°C до 20°C, принудительное воздушное или водяное охлаждение |
|
Вертикальная скорость считывания |
Программно настраиваемая, от 30 мкс/ряд |
Программно настраиваемая, от 30 мкс/ряд |
Программно настраиваемая, от 30 мкс/ряд |
|
Тип фланца |
CF DN100, CF DN160 |
CF DN100, CF DN160 |
CF DN100, CF DN160 |
|
Габаритные размеры |
9.6 см x 8.8 см x 10.6 см |
9.6 см x 8.8 см x 10.6 см |
9.6 см x 8.8 см x 10.6 см |
*Тип ПЗС матрицы:
FI (Front-illuminated) - с прямой засветкой;
BI (Back-illuminated) - с обратной засветкой;
DD (Deep depletion) - с глубокообедненным слоем с подавлением эффекта интерференции;
FI DD (Front-illuminated Deep depletion) - с прямой засветкой, с глубокообедненным слоем;
BI DD (Back-illuminated Deep depletion) - с обратной засветкой с глубокообедненным слоем.
Спецификация E2V по дефектам на ПЗС матрицы, используемые для производства камер Greateyes: 0 или 1 категория матриц
Общие технические параметры высокочувствительных ПЗС камер для регистрации фотонов с энергиями больше 10 эВ:
|
Параметр |
Значение |
|
Шум считывания при 500 кГц |
Минимальное значение: 2.4e-; Типовое значение: 4e- |
|
Линейность |
>99% |
|
Контроль температуры |
Термодатчик, встроенный в ПЗС матрицу, сенсор на горячей стороне Пельтье элемента |
|
Интерфейс передачи данных |
USB 2.0, Gigabit-Ethernet |
|
Максимальная температура обезгаживания прогревом |
55°C |
|
Работа в вакууме |
10-8 мбар для CF DN63, 10-9 мбар (ультравысокий вакуум) для CF DN160 |
|
Программное обеспечение |
Greateyes Vision (Windows XP / Vista / 7) |
|
SDK и драйверы |
DLL для Windows XP / Vista / 7; драйвера для LabVIEW, EPICS, Linux |
|
TTL интерфейс |
Выход для синхронизации, выход затвора, вход внешнего триггера |
|
Условия эксплуатации |
Температура окружающей среды 0-30°C, относительная влажность <70% (без конденсации) |
|
Параметры питания |
110-240 VAC, 50 Гц-60 Гц, максимум 1A |
|
Сертификация |
Европейский Союз |
Информация для заказа (другие варианты исполнения камер по запросу):
|
Модель ПЗС камеры |
Описание модели ПЗС камеры |
|

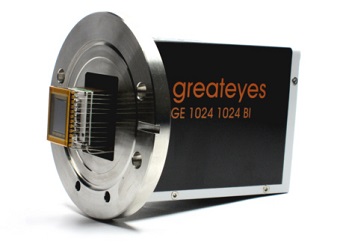

GE 1024 1024 BI |
ПЗС-камера с задней засветкой, 1024 x 1024 пикселей |
|
GE 1024 1024 FI |
ПЗС-камера с передней засветкой, 1024 x 1024 пикселей |
|
GE 1024 1024 BI DD |
ПЗС-камера с передней засветкой, 1024 x 1024 пикселей, с глубокообедненным слоем |
| GE 1024 1024 BI UV1 | ПЗС-камера с передней засветкой, 1024 x 1024 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV1) |
|
GE 1024 256 FI |
ПЗС-камера с передней засветкой, 1024 x 256 пикселей |
|
GE 1024 256 FI DD |
ПЗС-камера с передней засветкой, 1024 x 256 пикселей,с глубокообедненным слоем |
|
GE 1024 256 BI UV1 |
ПЗС-камера с задней засветкой, 1024 x 256 пикселей, антиотражающее покрытие, работающее в УФ спектральном диапазоне |
|
GE 1024 256 BI DD |
ПЗС-камера с передней засветкой, 1024 x 256 пикселей с глубокообедненным слоем |
|
GE 2048 512 FI |
ПЗС-камера с передней засветкой, 2048 x 512 пикселей |
|
GE 2048 512 BI |
ПЗС-камера с задней засветкой, 2048 x 512 пикселей |
|
GE 2048 512 BI UV1 |
ПЗС-камера с задней засветкой, 2048 x 512 пикселей, антиотражающее покрытие, работающее в УФ области спектра(UV1) |
|
GE 2048 2048 FI |
ПЗС-камера с передней засветкой, 2048 x 2048 пикселей |
|
GE 2048 2048 FI DD |
ПЗС-камера с передней засветкой, 2048 x 2048 пикселей с глубокообедненным слоем |
|
GE 2048 2048 BI |
ПЗС-камера с задней засветкой, 2048 x 2048 пикселей |
|
GE 2048 2048 BI DD |
ПЗС-камера с задней засветкой, 2048 x 2048 пикселей с глубокообедненным слоем |
| GE 2048 2048 BI UV1 | ПЗС-камера с задней засветкой, 2048 x 2048 пикселей, антиотражающее покрытие, работающее в УФ области спектра (UV1) |
Дополнительные опции и комплектующие:
IS1 - стандартный быстроразъёмный фланец ISO-F DN63;
CF4 - шиберно-ножевой фланец CF DN63;

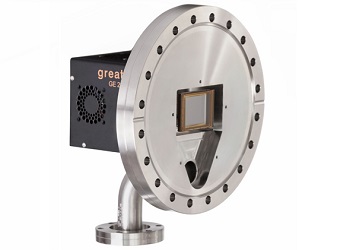

CF5 - шиберно-ножевой фланец CF DN63 с интегрированной насосной трубкой с фланцем CF DN40 для разделения систем накачки и детектирования;
GE-CR01 - компактный рециркулятор для повышения эффективности охлаждения;
GE-SDK01- SDK for Windows и Linux, совместимый с C/C++, Delphi, Labview;
GE-LAB01- драйвер Labview;
GE-LX01- Linux драйвер;
GE-EP - драйвер EPICS.
|
Поставщик
|
Greateyes |
|
Тип сенсора
|
ПЗС (CCD) |
